在AUTOCAD制圖工作中，之前我和大家分享過許多關于電氣圖紙的有關問題，不知道有沒有幫助到大家呢？今天小編想和大家分享另一個有關電氣圖紙的問題。如何使用電氣功能截面積查詢呢？今天我們就加載迅捷CAD工具箱來輔助操作給大家演示一下。具體演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

打開電氣圖紙

我們先運行AUTOCAD制圖軟件，進行如下操作：

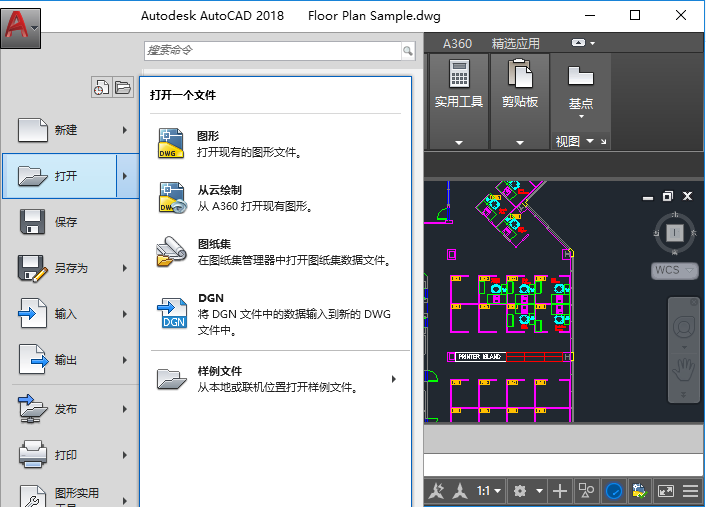

1.點擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項。

2.打開一張需要查詢截面積的電氣圖紙。

調用迅捷CAD工具箱

之后在CAD制圖軟件里，我們進行如下操作：

1.在命令行里輸入“ap”命令字符，加載迅捷CAD工具箱插件到AUTOCAD軟件中。

2.然后在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔助使用。

電氣功能

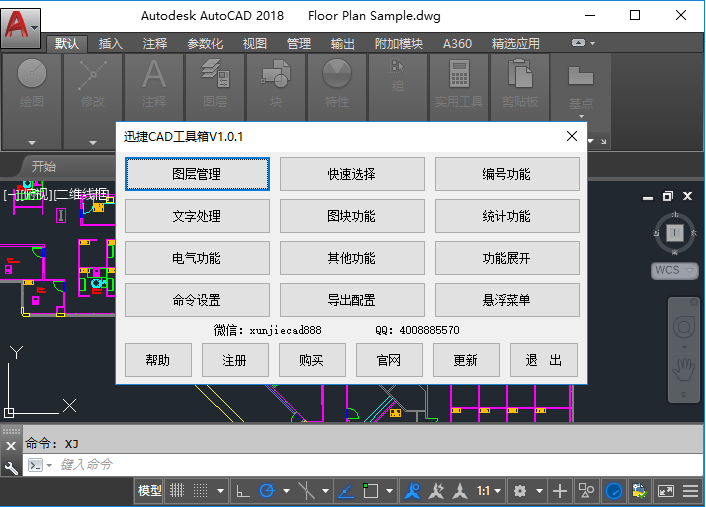

1.在迅捷CAD工具箱v1.0.1彈窗里，我們點擊“電氣功能”選項按鈕，進入“電氣功能”次彈窗。

2.或是直接在命令框中輸入“DQGN”快捷鍵，進入“電氣功能”次彈窗。

3.在“電氣功能”次彈窗里包含單相電流、三相電流、照明功率、截面查詢4個功能。

截面查詢

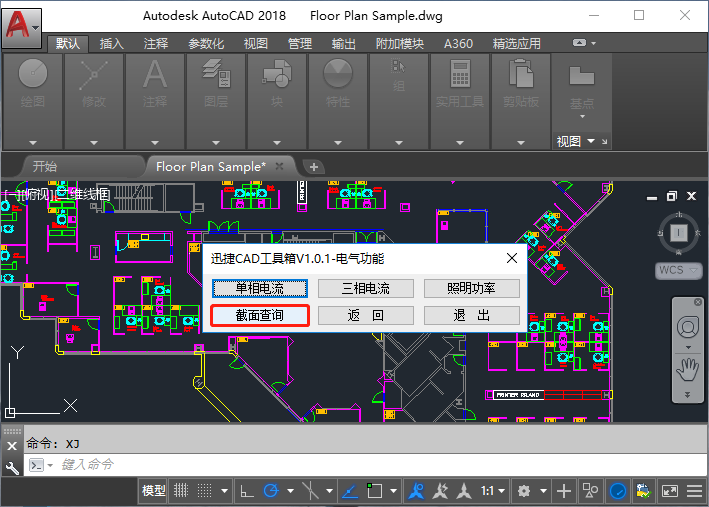

1.我們直接點擊“截面查詢”選項圖標，這時候會跳轉出“截面查詢”計算彈窗。

2.在“截面查詢”計算彈窗中，我們?cè)凇半娏鳌敝休斎雽?duì)應的數值，同時在“線纜類型、定額電壓、敷設方式、土壤熱阻、環境溫度、導線根數”選項中，選擇對應的數值。操作好后我們點擊“查詢”按鈕，這時候“截面積”的數值會顯示出來。

3.當然我們也可以直接在命令框中輸入“JMCX”命令字符，快速調用“截面查詢”彈窗，進行截面積查詢操作。即，如何使用電氣功能截面積查詢GIF演示操作如下：

以上便是在AUTOCAD中調用迅捷CAD工具箱操作，如何使用電氣功能截面積查詢的演示步驟。這一方法減輕了我們有關電氣圖紙的繁瑣計算操作，小伙伴們可以自己試一試。
