在CAD制圖過程中，我們會遇到各種制圖問題，例如在繪制電氣圖紙的時候，常常需要計算各種電氣功能的數值，其中就有單相電流數值。小編今天就加載迅捷CAD工具箱來輔助操作，給大家簡單的演示一下。具體演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

打開電氣圖紙

我們先運行AUTOCAD制圖軟件，進行如下操作：

1.點擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項。

2.打開一張我們需要計算單向電流數值的CAD圖紙。

調用迅捷CAD工具箱

之后在AUTOCAD制圖軟件里，我們進行如下操作：

1.在命令行里輸入“ap”命令字符，加載迅捷CAD工具箱插件到AUTOCAD軟件中。

2.然后，在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔助使用。

電氣功能

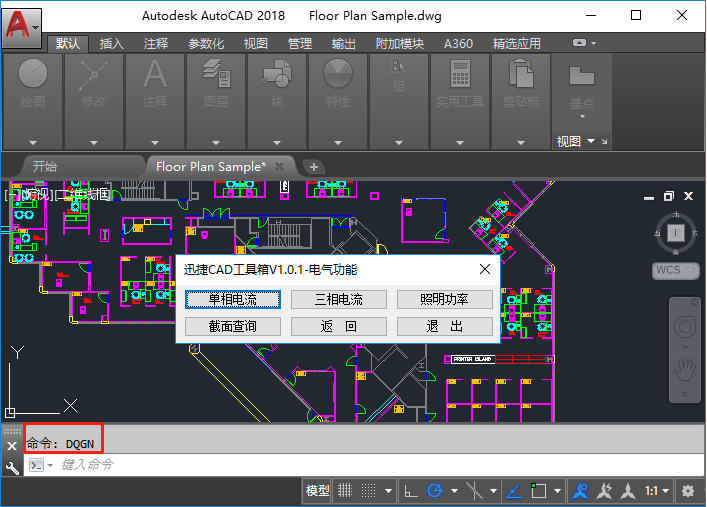

1.在迅捷CAD工具箱v1.0.1彈窗里，我們點擊“電氣功能”選項按鈕，進入“電氣功能”次彈窗。

2.或是直接在命令框中輸入“DQGN”快捷鍵，進入“電氣功能”次彈窗。

3.在“電氣功能”次彈窗里包含單相電流、三相電流、照明功率、截面查詢4個功能。

單相電流

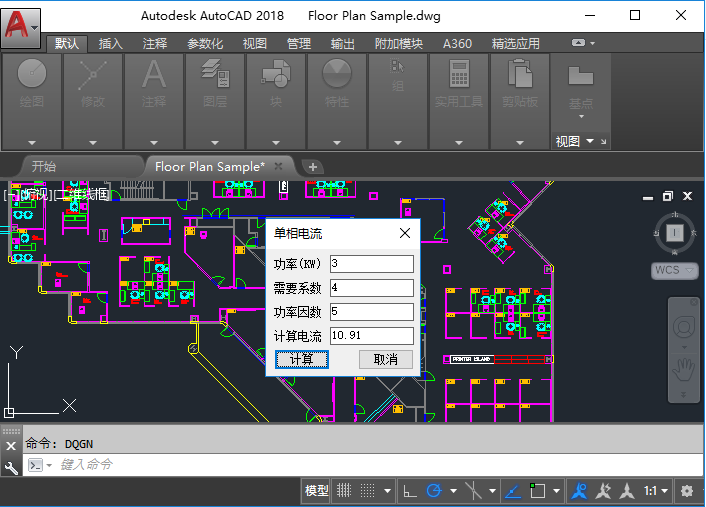

1.我們直接點擊“單相電流”選項圖標，這時候會跳轉到“單相電流”計算彈窗。

2.我們在“功率（KW）”、“需要系數”、“功率因數”4個輸入框中輸入需要的數值，然后點擊“計算”按鈕，這時候單相電流的計算數值會顯示在“計算電流”框中。

3.當然我們也可以直接在命令框中輸入“DXDL”命令字符，直接調用出“單相電流”計算彈窗，然后計算單相電流的數值。

“單相電流”GIF演示：

以上便是在AUTOCAD中調用迅捷CAD工具箱，計算單相電流數值的演示操作，希望可以幫助到你喲！
