在初學AUTOCAD制圖過程中，為了繪制出好的CAD圖紙，我們會遇到許多不同的問題，其中就有如何修改圖紙中單個圖塊的基點。今天小編就和大家分享一下，怎樣修改圖紙中單個圖塊的基點問題，我們加載迅捷CAD工具箱來輔助操作。具體演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

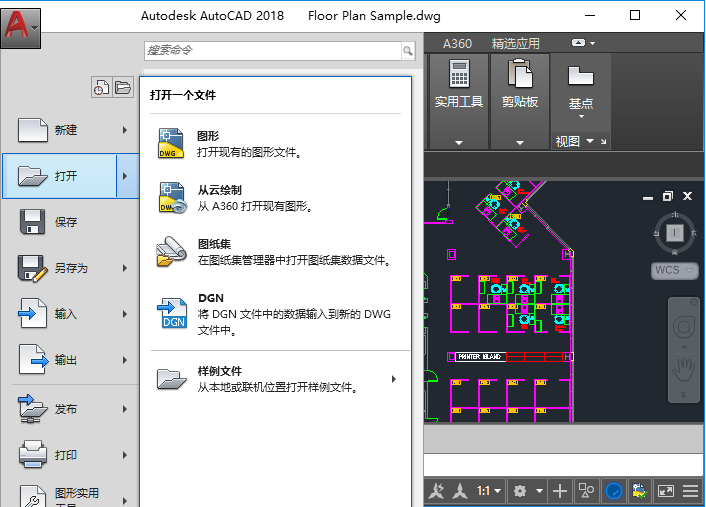

1.我們啟動運行AUTOCAD制圖軟件，點擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項，打開一張需要修改圖塊基點的CAD圖紙。

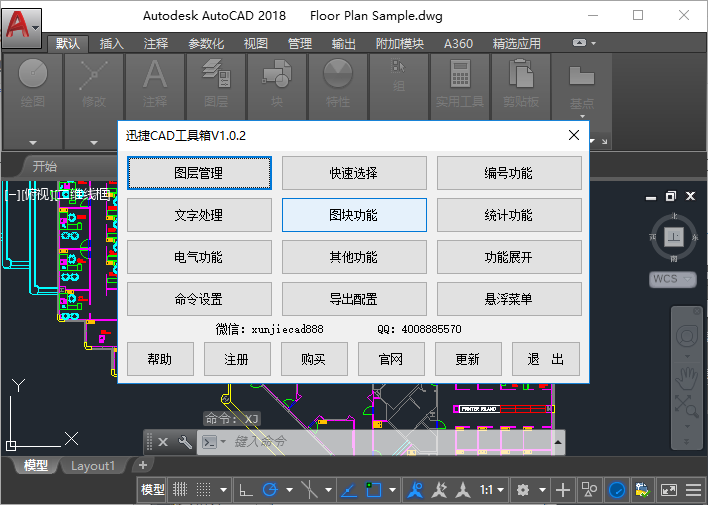

2.之后在CAD制圖軟件命令行里輸入“ap”命令字符，加載迅捷CAD工具箱插件到軟件中。然后在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔 助使用。

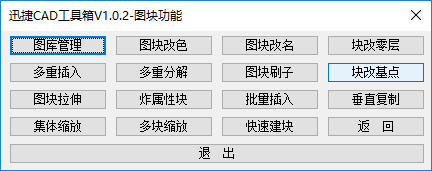

3.在彈出的迅捷CAD工具箱彈窗里，我們點擊“圖塊功能”選項按鈕，進入“圖塊功能”次彈窗。在“圖塊功能”次彈窗里包含圖庫管理、圖塊改色、圖塊改名、塊改基點等15個圖塊功能。

4.我們直接點擊“塊改基點”選項圖標，然后按照命令框中“選擇一個圖塊：”命令提示，在繪圖框中移動光標選擇一個需要修改基點的圖塊。

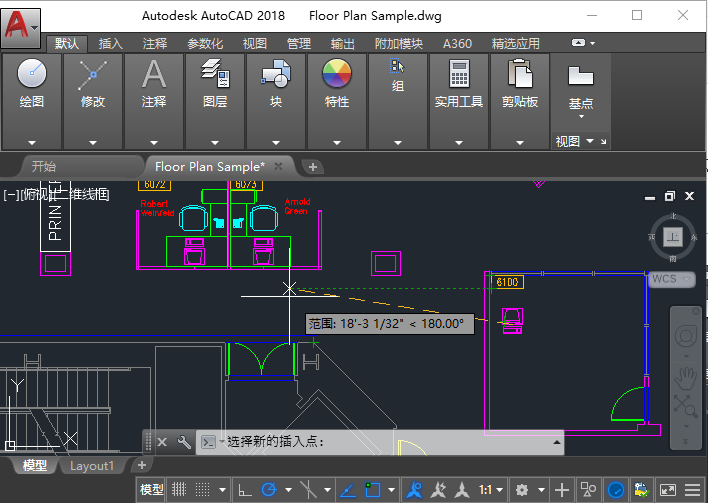

5.命令框會顯示“選擇新的插 入點：”命令提示，我們?cè)诶L圖框中移動光標選擇一個合適的位置作為新的插入點。

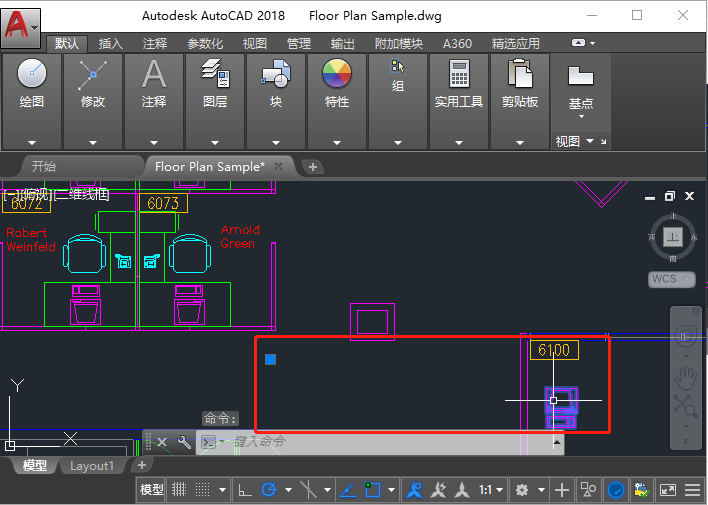

6.之后我們?cè)趫D紙中重新點擊這個圖塊，會發現這個圖塊的基點位置已經修改完成了。

當然，我們也可以直接在命令框中輸入“KGJD”命令字符，直接激 活“塊改基點”命令修改圖紙中單個圖塊的基點。“塊改基點”功能GIF演示如下：

以上便是在AUTOCAD中調用迅捷CAD工具箱輔助，修改圖紙中單個圖塊的基點的具體演示。
