繪制電氣CAD圖紙的朋友，一 定都遇到過需要繪制各 種不同燈具照明功率的情況，這時候就需要計算出不同燈具的照明功率。那么是否有方便的辦法可以一鍵計算多個照明燈具的總功率呢？今天我們就加載迅捷CAD工具箱來輔 助操作，使用AUTOCAD給大家演示一下。具體演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

打開電氣圖紙

我們先運行AUTOCAD制圖軟件，進行如下操作：

1.點 擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項。

2.打開一張需要計算不同燈具照明功率的電氣圖紙。

調用迅捷CAD工具箱

之后在AUTOCAD制圖軟件里，我們進行如下操作：

1.在命令行里輸入“ap”命令字符，加載迅捷CAD工具箱插件到AUTOCAD軟件中。

2.然后在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔助使用。

電氣功能

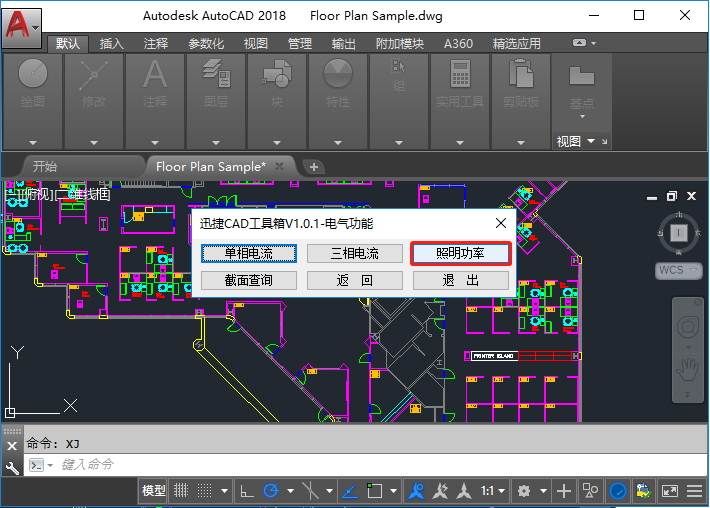

1.在迅捷CAD工具箱v1.0.1彈窗里，我們點 擊“電氣功能”選項按鈕，進入“電氣功能”次彈窗。

2.或是直接在命令框中輸入“DQGN”快捷鍵，進入“電氣功能”次彈窗。

3.在“電氣功能”次彈窗里包含單相電流、三相電流、照明功率、截面查詢4個功能。

照明功率

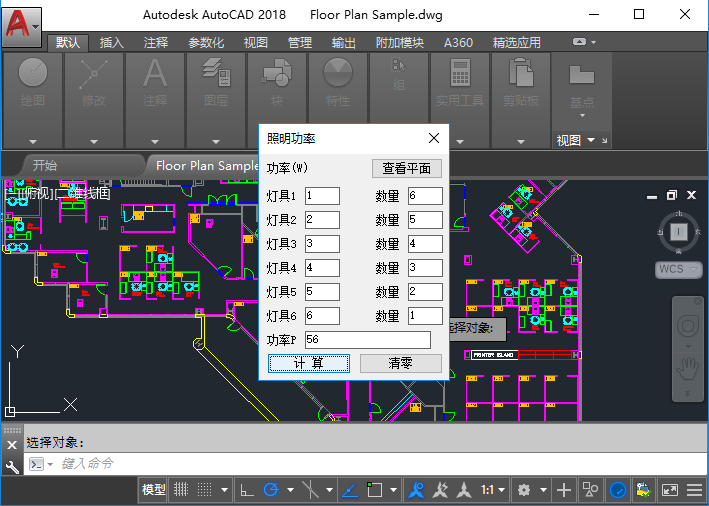

1.我們直接點擊“照明功率”選項圖標，這時候會跳轉出“照明功率”計算彈窗。

2.我們點擊“查看平面”選項圖標，會跳轉到繪圖框中，我們移動光標進行選擇對象操作，選中后按“Enter”鍵確定即可。

3.這時候會跳轉回“照明功率”計算彈窗。我們按照實際需求分別給不同的燈具輸入對應的功率（W）、對應的數(shù)量，再點擊“計算”按鈕即可。這時候所有照明燈具的總功率P的值就會顯示出來。

以上便是在AUTOCAD中調用迅捷CAD工具箱操作，計算多個照明燈具的總功率的演示步驟。希望可以減輕你們在繪制電氣CAD圖紙時繁瑣地計算步驟哦，小伙伴們可以自己試一試喲。
