在AUTOCAD制圖過程中，我們會遇到各 種制圖問題，其中就有如何給圖塊改名，修改圖塊名稱這一問題。小編今天就來使用迅捷CAD工具箱來進行操作，給大家簡單的演示一下。具體演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

打開一張CAD圖紙

我們先運行AUTOCAD制圖軟件，進行如下操作：

1.點 擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項。

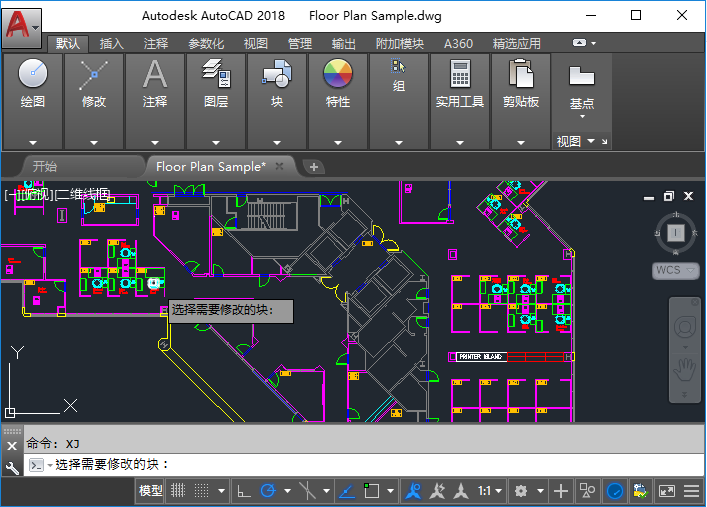

2.打開一張我們需要修改圖塊名稱的CAD圖紙。

調用迅捷CAD工具箱

之后在AUTOCAD制圖軟件里，我們進行如下操作：

1.在命令行里輸入“ap”命令字符，加載迅捷CAD工具箱插件到AUTOCAD軟件中。

2.然后，在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔助使用。

圖塊功能

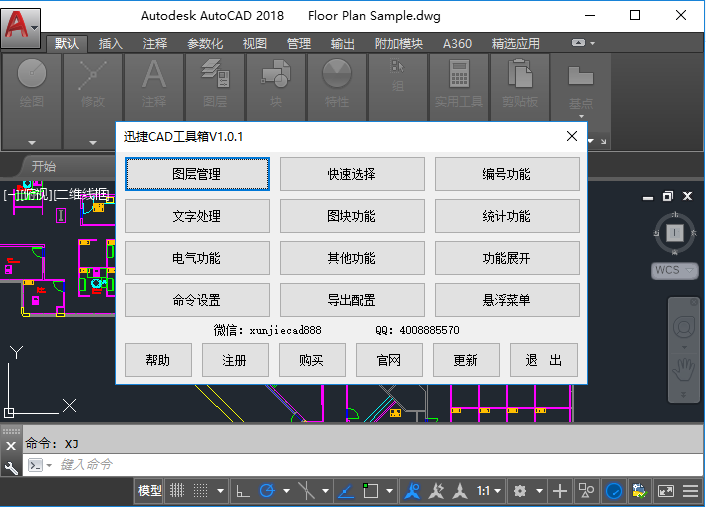

1.在迅捷CAD工具箱v1.0.1彈窗里，我們點擊“圖塊功能”選項按鈕，進入“圖塊功能”次彈窗。

2.或是直接在命令框中輸入“TKGN”快捷鍵，進入“圖塊功能”次彈窗。

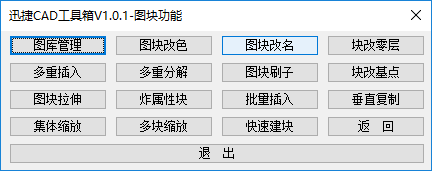

3.在“圖塊功能”次彈窗里包含圖庫管理、圖塊改色、圖塊改名、塊改零層等15個圖塊功能。

圖塊改名

1.我們直接點擊“圖塊改名”選項圖標，然后按照命令框中的“選擇需要修改的塊：”命令提示，在繪圖框中移動光標選擇需要修改名稱的圖塊。

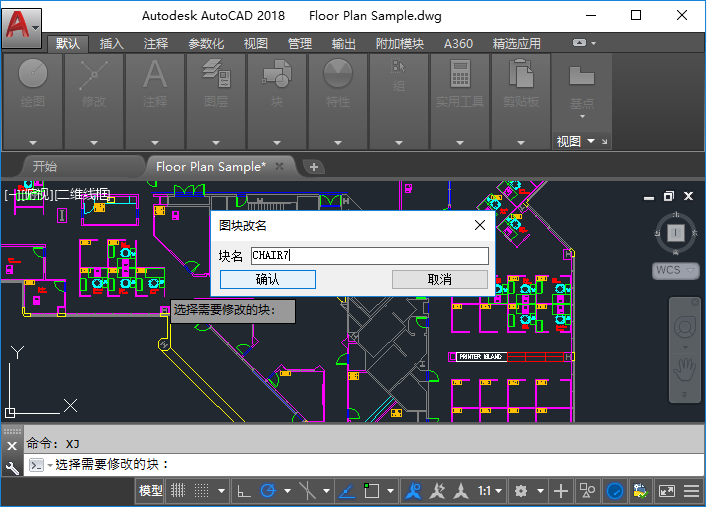

2.這時會跳轉出“圖塊改名”的彈窗，我們修改好圖塊名稱，然后點擊“確定”按鈕即可。

3.當然我們也可以直接在命令框中輸入“TKGM”命令字符，直接激 活“圖塊改名”命令修改圖塊名稱。

“圖塊改名”功能GIF演示：

以上便是在AUTOCAD中調用迅捷CAD工具箱，進行圖塊改名修改圖塊的名稱的具體演示。希望能夠幫助到大家。
