CAD相關專業的朋友都知道，繪制電氣圖紙是需要計算數據值的。例如，電氣功能里的三相電流計算，我們?cè)诘弥枰摹肮β剩↘W）”、“需要系數”、“功率因數”等數據后，該如何計算出三相電流的數值呢？今天我們就加載迅捷CAD工具箱來輔助操作，使用AUTOCAD給大家演示一下。具體演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

打開電氣圖紙

我們先運行AUTOCAD制圖軟件，進行如下操作：

1.點 擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項。

2.打開一張需要計算三相電流數值的CAD電氣圖紙。

調用迅捷CAD工具箱

之后在AUTOCAD制圖軟件里，我們進行如下操作：

1.在命令行里輸入“ap”命令字符，然后CAD快捷鍵插件到AUTOCAD軟件中。

2.然后在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔助使用。

電氣功能

1.在迅捷CAD工具箱v1.0.1彈窗里，我們點 擊“電氣功能”選項按鈕，進入“電氣功能”次彈窗。

2.或是直接在命令框中輸入“DQGN”快捷鍵，進入“電氣功能”次彈窗。

3.在“電氣功能”次彈窗里包含單相電流、三相電流、照明功率、截面查詢4個功能。

三相電流

1.我們直接點擊“三相電流”選項圖標，這時候會跳轉到“三相電流”計算彈窗。

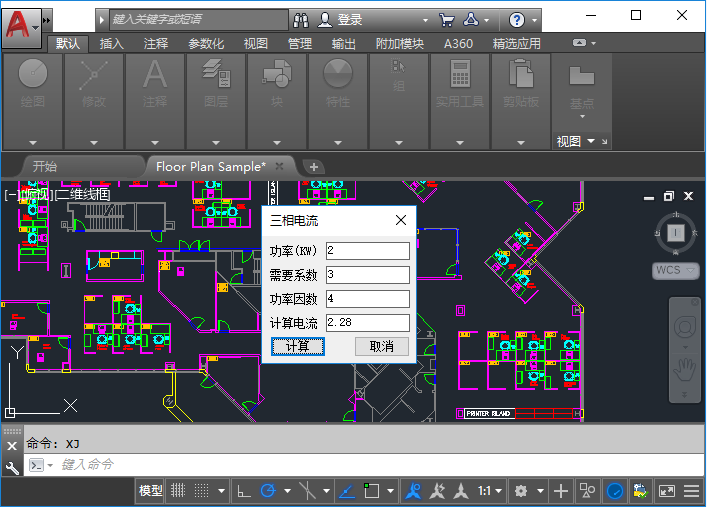

2.我們?cè)凇肮β剩↘W）”、“需要系數”、“功率因數”3個輸入框中輸入需要的數值，然后點 擊“計算”按鈕，這時候三相電流的數值會立 刻顯示在“計算電流”框中。

3.當然我們也可以直接在命令框中輸入“SXDL”命令字符，直接調用出“三相電流”計算彈窗，操作計算三相電流的數值。

計算“三相電流”GIF演示：

以上便是在AUTOCAD中調用迅捷CAD工具箱操作，計算出三相電流數值的演示步驟。需要繪制電氣圖紙的小伙伴們可以自己試一試。
