我們?cè)谑褂肁UTOCAD制圖的時候，為了精細詳實地繪圖工作，會遇到很多麻煩的問題。其中就有AUTOCAD制圖，如何給選中的圖塊編號呢？今天小編就加載迅捷CAD工具箱來輔助操作，給大家演示一下，如何給選中的圖塊編號。演示操作如下：

使用工具：迅捷CAD工具箱
免費下載

1.我們啟動運行AUTOCAD制圖軟件，點擊菜單欄里“A”標識，在下拉列表里，選擇“打開-打開一個文件”選項，打開一張需要的CAD圖紙以便于演示操作。

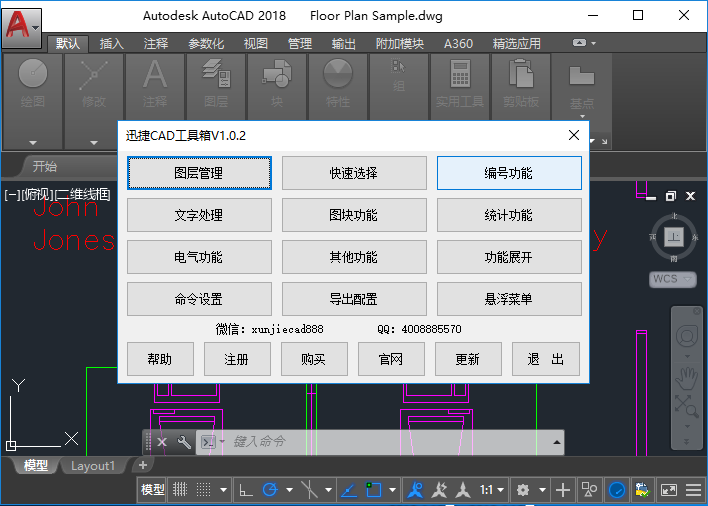

2.之后在AUTOCAD制圖軟件命令行里輸入“ap”命令字符，加載CAD快捷鍵插件到軟件中。然后在命令框中輸入”xj”命令字符，調用迅捷CAD工具箱來輔助使用。

編號功能-圖塊編號

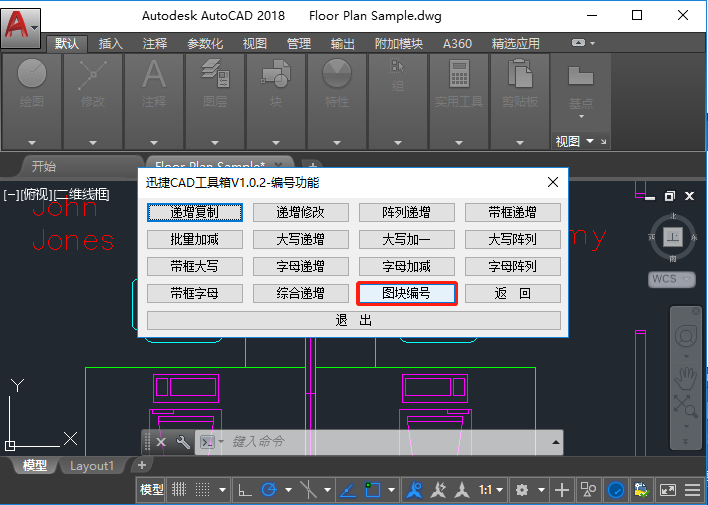

1.在迅捷CAD工具箱彈窗里，我們點擊“編號功能”選項按鈕，進入“編號功能”次彈窗，然后點擊“圖塊編號”功能按鈕。

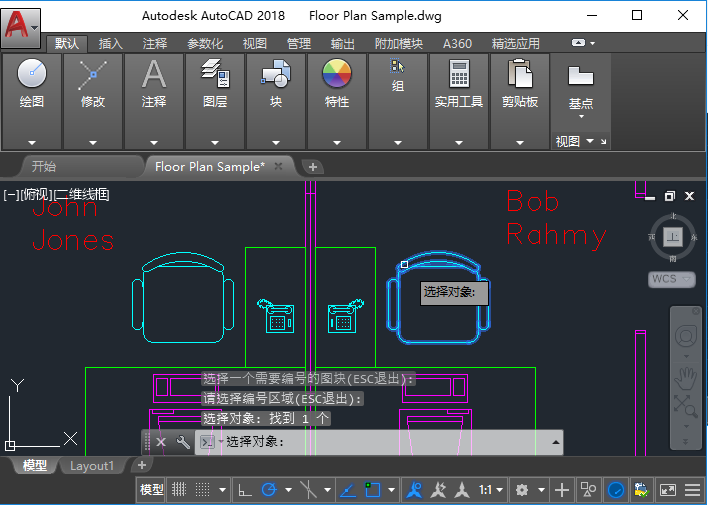

2.按照命令框顯示的“選擇一個需要編號的圖塊（ESC退出）：”、“請選擇需要編號的區域（ESC退出）：”命令指示，我們移動光標選擇一個需要編號的圖塊對象。

3.接著命令框會顯示“請選擇編號順序:X軸：1Y軸：2<1>”、“請輸入標注字高：<3’’>”的命令提示，我們直接按Enter鍵即 可，之后命令框會顯示“請輸入編號前綴：”的命令提示，我們輸入數字0后按Enter鍵確定。

4.這時候命令框會顯示“請輸入初始編號（整數）：”的命令提示，我們輸入數字1后按Enter鍵確定。

5.之后命令框會顯示“請輸入X軸偏移：”、“請輸入Y軸偏移：”的命令提示，我們直接按Enter鍵確定。這時候該選中的圖塊就編號完成了，顯示編號為“01”。

以上就是在AUTOCAD制圖時調用迅捷CAD工具箱輔助使用，如何給選中的圖塊編號的具體演示步驟。
