小伙伴們在AUTOCAD制圖過程中，可以加載迅捷CAD工具箱來輔助。例如，有時候我們需要給已經編輯好的單行或是多行文字文本加上前綴或后綴，這時候該如何操作呢？小編今天就給大家介紹這樣一種簡單方便的方法，迅捷CAD工具箱的文字處理-文字前后。具體演示步驟如下：

使用工具：迅捷CAD工具箱
免費下載

編輯文字文本

我們先運行CAD制圖軟件，進行如下操作：

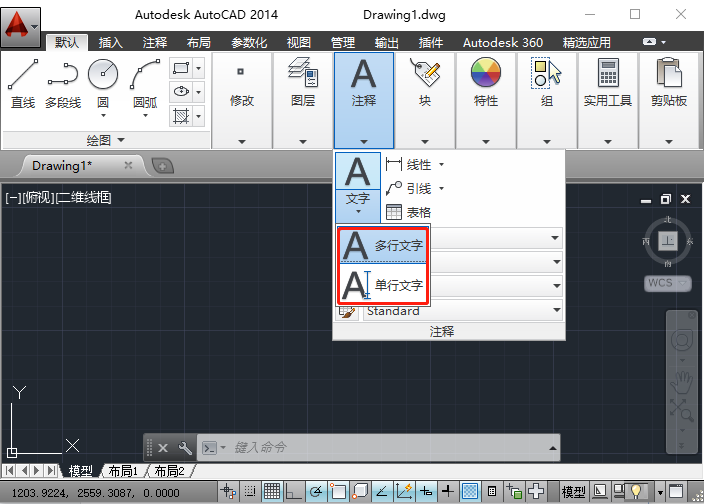

點擊菜單欄里的“注釋——文字——多行文字/單行文字”選項圖標，調用文字文本命令；

也可以直接在命令框中輸入“MTEXT/TEXT”命令字符，調用文字文本命令。

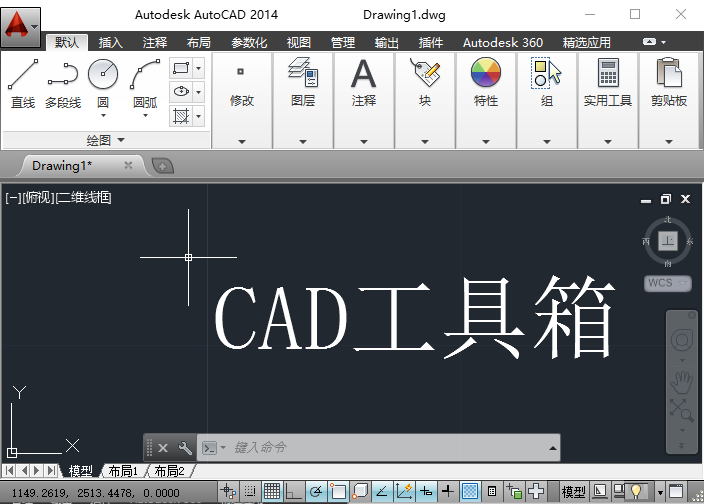

然后按照命令指示，在繪圖框中編輯輸入需要的文字文本，這里以“CAD工具箱”文字文本為例。

調用迅捷CAD工具箱

之后在AUTOCAD制圖軟件里，我們進行如下操作：

在命令行里輸入“ap”命令字符，加載迅捷CAD工具箱插件到AUTOCAD軟件中進行使用，然后在命令框中，輸入”xj”命令字符，調用迅捷CAD工具箱。

?文字處理-文字前后綴

在迅捷CAD工具箱v1.0.0彈窗里，我們點擊“文字處理”選項按鈕，會進入到“文字處理”彈窗。

然后我們點擊“文字前后”選項按鈕，這時候會再次進入到“文字前后綴”彈窗。我們可以按照自身需求勾選前綴或是后綴選項。

這里我們以選擇前綴為例，在“前綴/后綴”編輯框中，輸入我們的前綴名稱“迅捷”，然后點擊“增加”按鈕。

之后CAD繪圖框中會出現“選擇對象”光標，我們移動光標選擇“CAD工具箱”文字文本，點擊“Enter”鍵確 定。

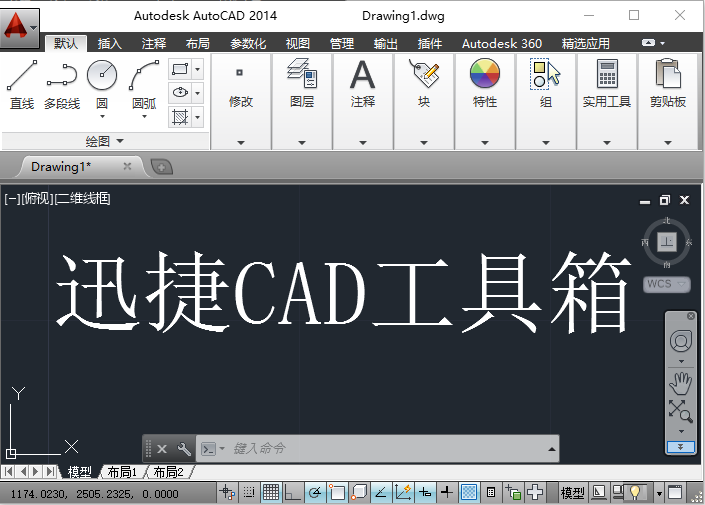

這時候，之前的文字文本“CAD工具箱”已經加上前綴，變成“迅捷CAD工具箱”了。

以上就是在AUTOCAD制圖軟件里調用迅捷CAD工具箱，操作“文字處理-文字前后綴”功能的演示步驟，希望對你們CAD制圖工作有幫助。
