你可能還不知道，迅捷CAD系列又來了一個新伙伴，沒錯，就是迅捷CAD工具箱。那么這款軟件能做什么呢？今天給小伙伴們科普一下這款A(yù)utoCAD插件。

迅捷CAD工具箱是什么？

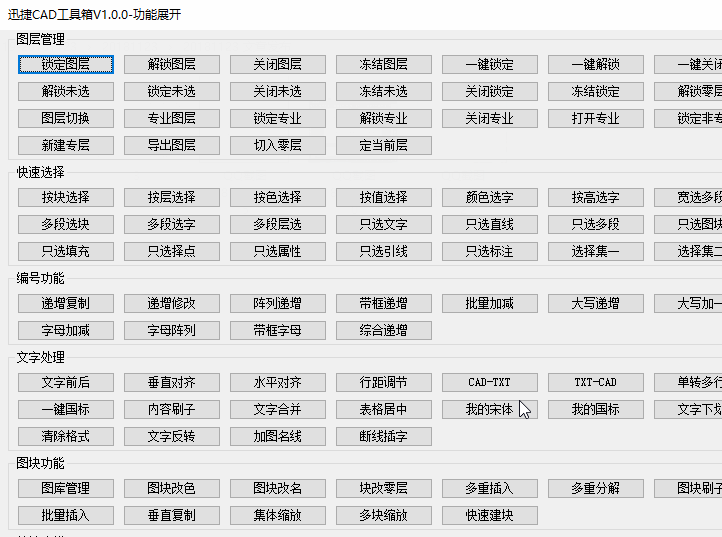

迅捷CAD工具箱是一款小巧的AutoCAD插件，工具箱針對CAD制圖相關行業的工作需要開發，中涵蓋100多個CAD制圖功能，緊密貼合AutoCAD繪圖使用。

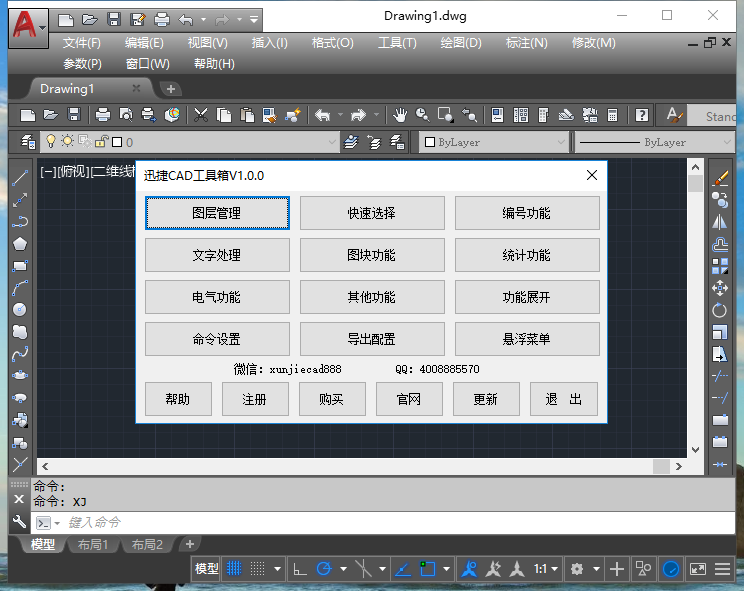

迅捷CAD工具箱能做什么？

迅捷CAD工具箱可以幫助我們快速完成CAD繪圖，提供圖層管理，快速選擇，編號功能，文字處理，圖塊功能，統計功能，電氣功能等。

用戶可以使用工具箱設置適合自己的繪圖習慣任意設置CAD繪圖快捷命令，一鍵完成CAD繪圖。

迅捷CAD工具箱的主要功能是什么？

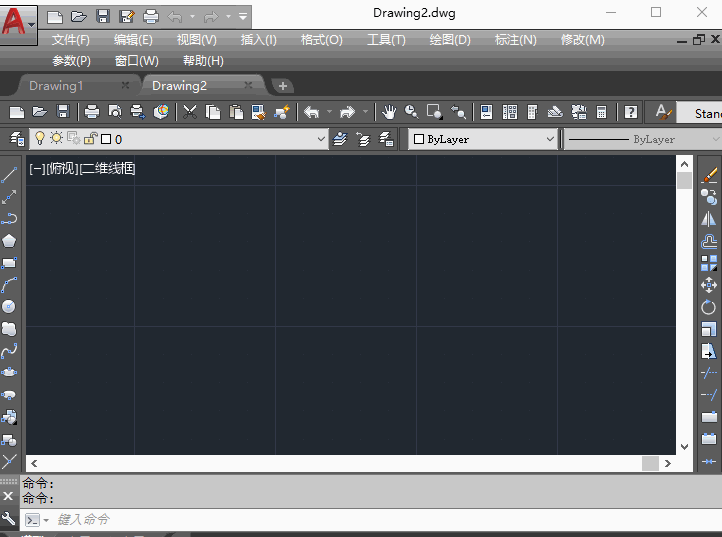

安裝，作為一個插件，當然要有AutoCAD的襯托才能發光發熱。請先打開AutoCAD，在命令行輸入ap，在加載/卸載應用程序窗口，加入迅捷CAD插件。成功加載后，命令行輸入xj，按回車鍵，即可喚起插件?。ň唧w操作方法：迅捷CAD工具箱如何使用？）

1、圖層管理

迅捷CAD工具箱默認功能字母為激活方法，如需啟動圖層管理功能，可在命令行輸入TCGL。

圖層管理中含鎖定、解鎖、關閉、凍結圖層等多種圖層編輯功能；用戶還可以一鍵完成多種圖層設置。只需要根據自己的需要直接在命令行輸入相應功能的字母即可。太方便有木有！

2、快速選擇

快捷鍵：KSXZ

用戶可以使用迅捷CAD工具箱中的快速選擇功能，按塊選擇、按層選擇、按色選擇、按值選擇；同時還可以快速按要求選字、填充等22個快速選擇功能。

快速選擇-按塊選擇

功能演示：命令行輸入AKXZ，按回車鍵，指定一個圖塊，來快速選中相同圖塊（ESC退出）：全選(A)/手動選擇(B)<A>。

3、編號功能

快捷鍵：BHGN

迅捷CAD工具箱提供遞增復制、遞增修改、陣列遞增、帶框遞增、批量加減、大寫遞增等14個編號功能，輸入對應快捷鍵即可激活使用。

編號功能-遞增復制

功能演示：命令行輸入DZFZ ，選擇需要復制的對象，然后選擇基點進行復制即可。

4、文字處理

快捷鍵：WZCL

工具箱中涵蓋文字前后、垂直對齊、水平對齊、行距調節等24個文字處理功能，用戶可根據需求進行CAD文字編輯。

文字處理-文字前后

功能演示：命令行輸入WZQH，按回車鍵，然后輸入需要添加的前綴，選擇對象添加即可。

5、圖塊功能

快捷鍵：TKGN

迅捷CAD工具箱涵蓋圖庫管理、圖塊改色、圖塊改名、塊改零層、多重插入、多重分解等15個圖塊修改功能。

圖塊功能-圖塊改色

功能演示：命令行輸入TKGS，按回車鍵，選擇需要修改顏色的圖塊，按回車鍵，設置圖塊顏色即可。

6、統計功能

快捷鍵：TJGN

迅捷CAD工具箱涵蓋圖塊統計、多段數塊、多塊統計、長度統計、面積統計、數字求和、標注求和等7個統計功能。

統計功能-圖塊統計

功能演示：命令行輸入TKTJ，激活圖塊統計功能，選擇一個需要統計的圖塊，一鍵統計即可。

7、電氣功能

快捷鍵：DQGN

迅捷CAD工具箱涵蓋單相電流、三相電流、照明功率、截面查詢等4個電氣功能。

電氣功能-單相電流

功能演示：命令行輸入快捷鍵DXGN，激 活單相電流后，輸入功率、系數、因數等，進行計算即可。

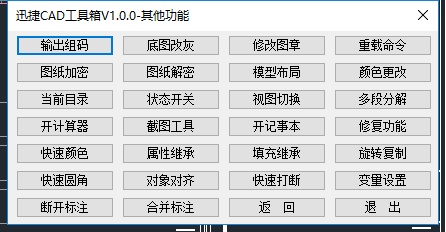

8、其他功能

快捷鍵：QTGN

迅捷CAD工具箱涵蓋輸出組碼、底圖改灰、修改圖章、重載命令等26其他功能。

其他功能-輸出組碼

功能演示：命令行輸入SCZM，按回車鍵，激活命令后，選擇一個圖元，就可以查看圖元的輸出組碼了。

以上是給大家簡單介紹的迅捷CAD工具箱主要功能中的典型案例，希望可以在使用迅捷CAD工具箱時幫助的你。
