我們在使用AutoCAD的時候，可以加載迅捷CAD工具箱來輔助使用。例如我們在繪制CAD圖紙的時候，為了防止錯誤問題，會需要多次鎖定不同的圖層，等到操作完成又需要解鎖這些圖層，會非常的麻煩。今天給大家介紹一下使用迅捷CAD工具箱，一鍵操作鎖定、解鎖多個圖層。具體演示步驟如下：

使用工具：迅捷CAD工具箱
免費下載

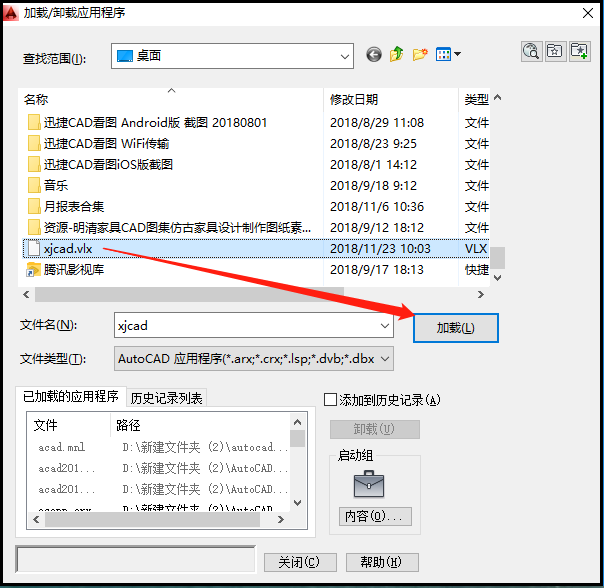

步驟一：加載迅捷CAD工具箱

我們運行AutoCAD軟件，在命令行里輸入“ap”命令字符，加載迅捷CAD工具箱，以便于繪圖設計的時候操作使用。

步驟二：調用迅捷CAD工具箱

我們打開一張需要編輯修改的CAD圖紙。

然后在命令框中，我們輸入”xj”命令字符，調用迅捷CAD工具箱。

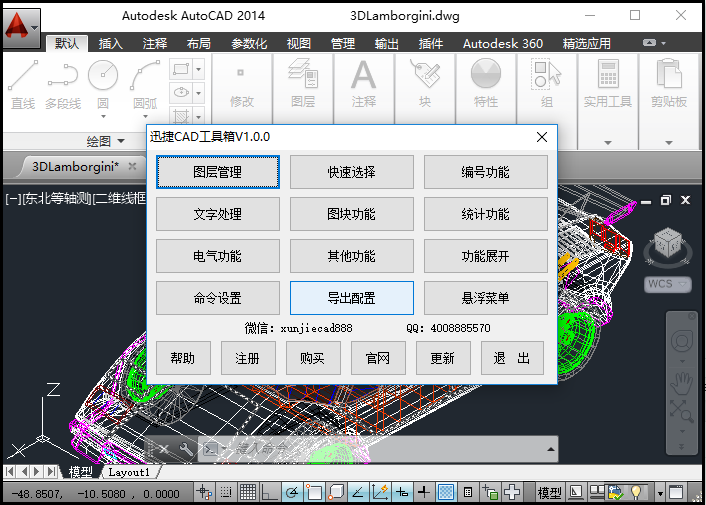

這時候會彈出迅捷CAD工具箱V1.0.0的彈窗，在彈窗中我們可以看到各種需要的功能按鍵，供我們?nèi)我膺x擇。

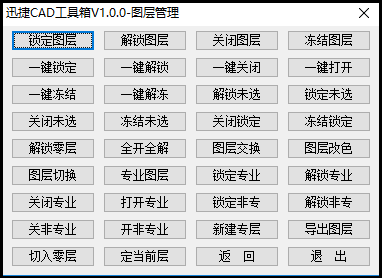

步驟三：圖層管理功能選項界面

我們點擊圖層管理的選項按鈕，這時候會進入圖層管理功能選項界面，我們依次可以看到圖層管理里各種各樣的操作選項。

依次有“鎖定圖層”、“解鎖圖層”、“關閉圖層”、“凍結圖層”等等。

步驟四：鎖定圖層

我們以鎖定圖層為例，在迅捷CAD工具箱V1.0.0-圖層管理里操作：

點擊“鎖定圖層”按鈕，這時候會直接跳轉到繪圖區域。

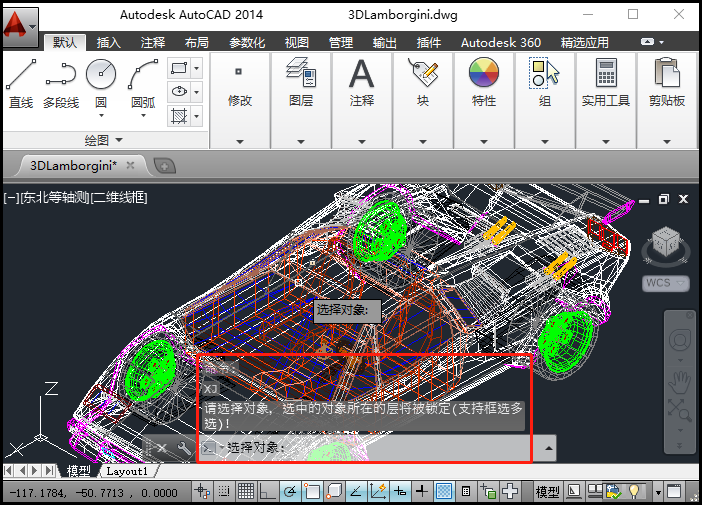

我們在繪圖區域里，移動光標選擇需要鎖定的圖層，點擊鼠標左鍵確定直接鎖定。

步驟五：解鎖圖層

若是需要解鎖圖層，我們同樣在迅捷CAD工具箱V1.0.0-圖層管理里操作：

點擊“解鎖圖層”按鈕，這時候會直接跳轉到繪圖區域。

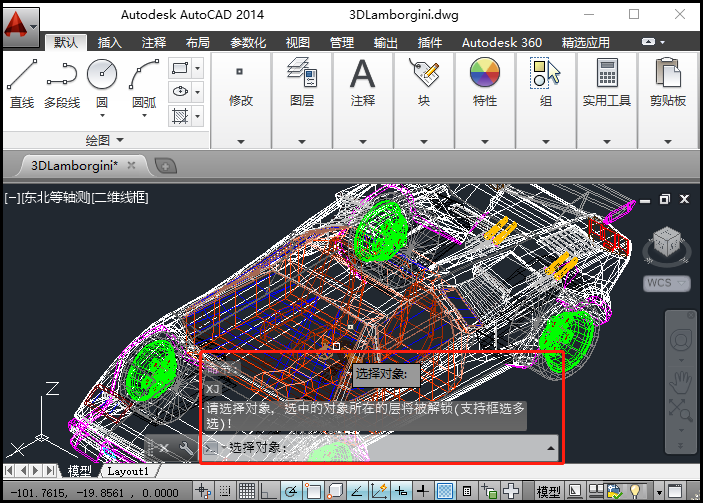

我們在繪圖區域里，移動光標選擇需要解鎖的圖層，支持框選多選操作。

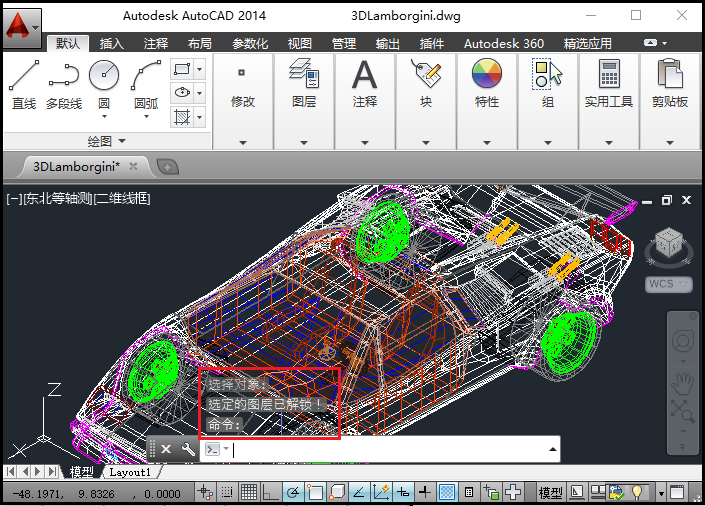

之后點擊鼠標左鍵確 定直接解鎖，點擊“Enter”鍵確定，命令框中會有提示“選定的圖層已解鎖”。

以上就是在AUTOCAD里，調用迅捷CAD工具箱，一鍵操作鎖定、解鎖多個圖層的具體演示步驟。喜歡的小伙伴們快點來試一試吧！
