今天給小伙伴們來講CAD實際輔助繪圖技巧，為了提高繪圖效率，在迅捷CAD編輯器中提供了多種的繪圖便捷工具，比如水平、垂直、等分角度、等分實體、偏移、自動水平、自動垂直等構造線工具，用戶可以借助于他們進行CAD快速繪圖，讓用戶的操作方便。下面給大家介紹迅捷CAD編輯器的實際輔助繪圖功能：

使用工具：迅捷CAD編輯器專業版
免費下載

CAD構造線工具：【繪圖】–【構造線】 1.水平線

命令：【繪圖】–【構造線】–【水平】

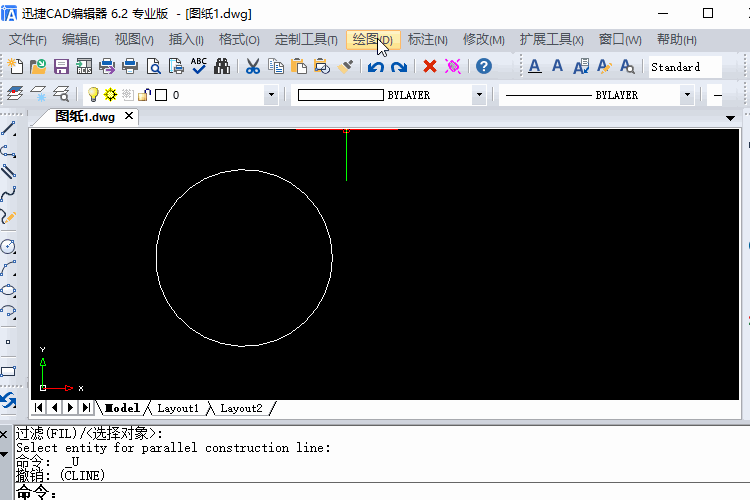

使用水平線功能，用戶可以快速繪制出對稱圖形對象的平行等分線。使用此功能，用戶可以點擊【繪圖】–【構造線】–【水平】，用戶可以直接繪制水平線，也可以點擊【自動】功能，然后選擇實體對象，按回車鍵，即可得到圖形的水平等分線。

PS：垂直線使用方式和水平線一樣，這里不 再贅述。

2.水平和垂直

命令：【繪圖】–【構造線】–【水平和垂直】

使用水平和垂直功能，用戶可以快速繪制出對稱圖形對象的平行和垂直的等分線。操作方法：點擊【繪圖】–【構造線】–【水平和垂直】，在彈出的對話框中，點擊【自動】–【選擇全部對象】，按回車鍵，即可得到圖形對象的水平垂直等分線。

3.有角度的平行線

命令：【繪圖】–【構造線】–【有角度的】

有角度的平行線可以幫助我們快速繪制出指 定角度的平行線。操作方法：點擊【繪圖】–【構造線】–【有角度的】，激活命令后，在命令行輸入?yún)⒄战嵌?，這里我們輸入30，也就是30度的平行斜線，然后點擊左鍵繪制，完成繪制后，按回車鍵即可。

4.等分，中 心線

命令：【繪圖】–【構造線】–【等分角度】/【等分實體】

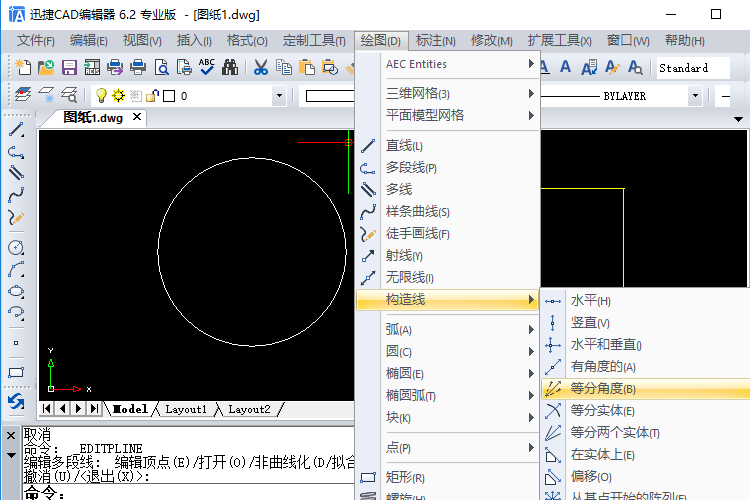

等分角度或是等分實體可以幫助我們一鍵等分實體，操作方法：執行【繪圖】–【構造線】–【等分角度】/【等分實體】，接著小伙伴們就可以等分角度，或是等分實體。

5.自動等分

命令：【繪圖】–【構造線】–【自動水平】/【自動垂直】/【都自動】

使用自動等分功能，用戶可以快速自動水平、垂直圖形對象，操作方法：執行【繪圖】–【構造線】–【自動水平】/【自動垂直】/【都自動】，然后選擇對象進行等分即可。

今天給大家的介紹就到這里，需要其他內容，小伙伴們可以在迅捷CAD官網的軟件幫助中找到。
