構造線（XLINE），即無限長的線，中文翻譯成構造線說明了它在實踐繪圖時的作用，很多時候可以用來作為輔助線，比方繪制機械三視圖的時候可以使用結構線將各向視圖的圖 形對齊，除了作為輔助線以外，有時也會用于繪圖，當知道線的方向和位置，但長度不明確的時候，也可以用結構線來代替，比方修建的軸網或圖中一些需求其他圖形來確認長度的直線段等。

使用工具：迅捷CAD編輯器專業版
免費下載

在CAD制圖軟件中，一般情況下可有多種方法激活構造線命令

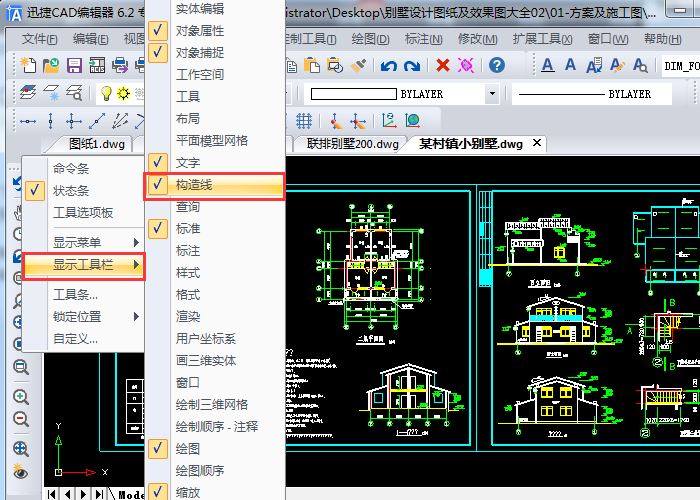

1》鼠標右擊工具欄，選擇顯示工具欄—構造線按鈕；

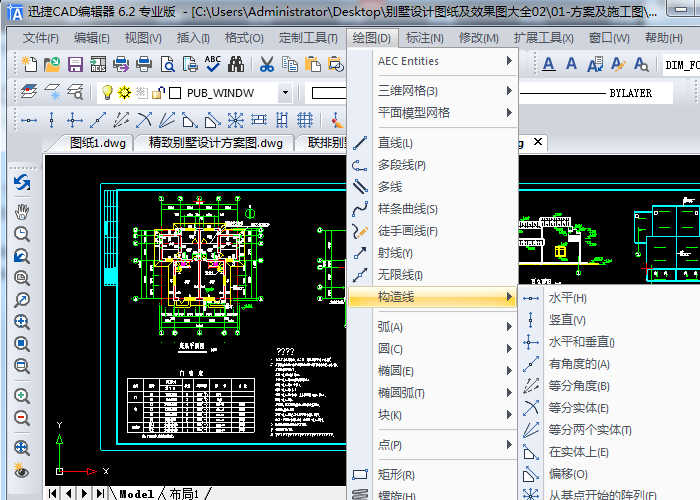

2》也可以點擊繪圖，在下拉有個“構造線”命令；

3》或直接在軟件下方命令行輸入“XL”構造線命令，按回車；

當命令被激活后，在繪圖區點擊一點確定構造線的位置，然后移動鼠標，構造線會變動位置，隨便點擊一點構造線確定。其中構造線的類型及畫法也有著不同之處！如：水平畫法、垂直畫法、角度畫法、平分畫法、偏移畫法；下面給大家具體解說一下！

第一：水平畫法

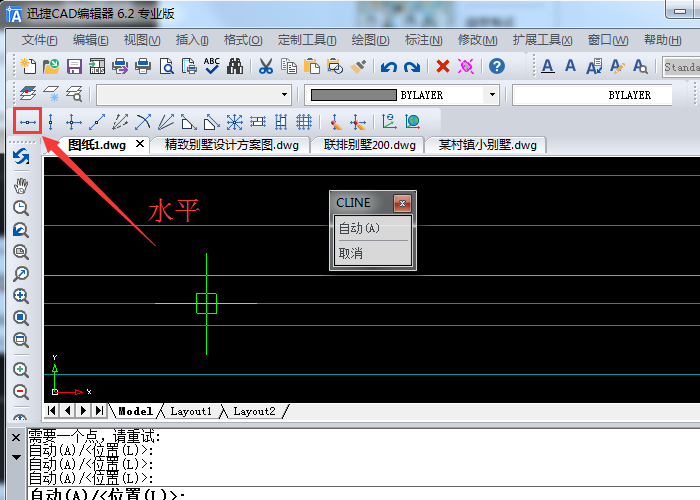

命令激活后，根據命令行提示，這時鼠標在繪圖區點擊，即一次水平的構造線命令，可以連續點擊形成多個水平構造線，按ESC鍵退出命令。

第二：垂直畫法

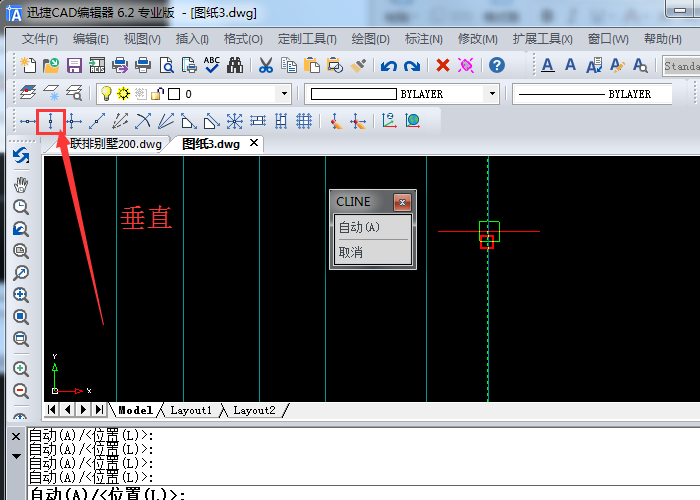

其實構造線的垂直畫法與水平畫法一樣，所繪制出來的構造線就是垂直構造線。

第三：角度畫法

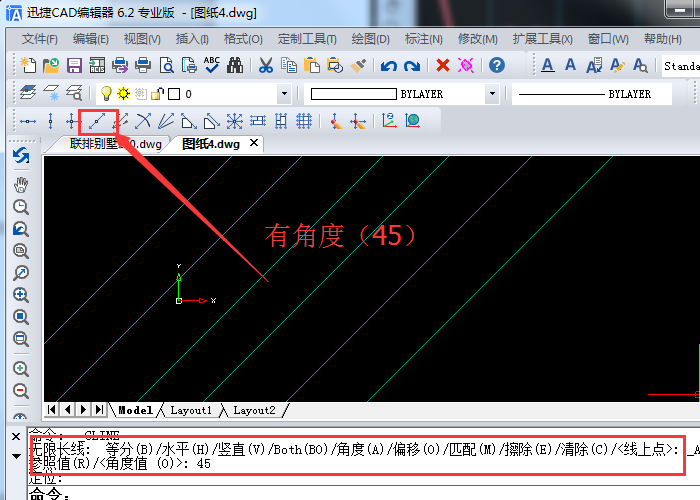

點擊構造線命令，在命令行輸入所作構造線度數，這里就以角度是45度為例，輸入45按回車，在繪圖區點擊得到45度的構造線。

第四：平分畫法

首先需要自定義在繪圖區畫一個角度。然后進行角度平分線的繪制，選擇構造線平分命令，根據命令行提示進行端點選擇后，按ESC鍵退出命令，得到角平分線。頂點圖示標出，起點是第一條邊上的任意一點，端點是另一條邊上的任意一點。

第五：水平和垂直畫法

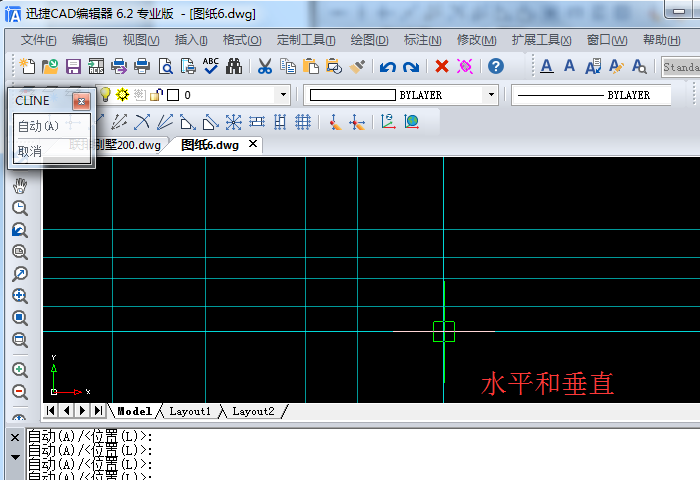

其實就是將前水平畫法和垂直畫法相結合，但是又有所不同！更加簡單一點！一步垂直即可畫出既水平又垂直的構造線。

以上即是關于構造線的畫法及圖文解說，希望對大家有所幫助！大家也可以前往迅捷CAD視頻教程中觀看在線視頻進一步了解操作方法。
