從事CAD制圖工作的小伙伴，我們?cè)诶L制查看CAD圖紙的時候，可能都會遇到這樣一個麻煩的問題。CAD圖紙上部分文字顯示問號？這一問題非 常影響圖紙信息的完整性。這時候該怎么解決呢？小編今天就和大家討論一下，CAD教程，CAD圖紙上部分文字顯示問號怎么辦的解決方法。具體演示步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

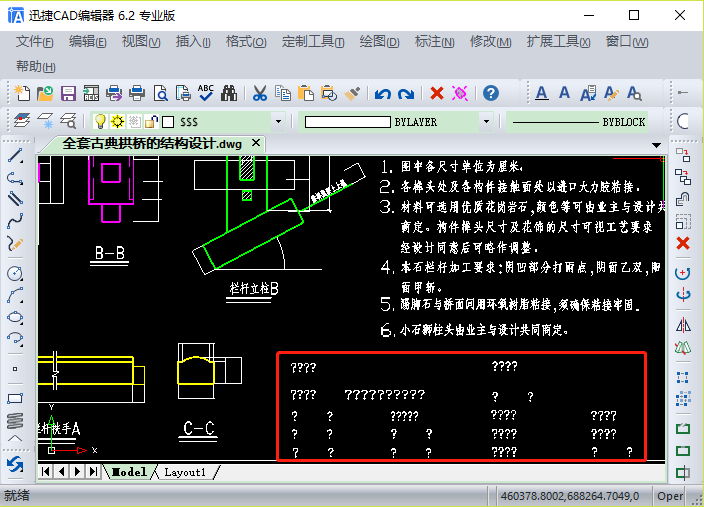

CAD圖紙上部分文字顯示問號？

先啟動迅捷CAD編輯器專業版，點擊CAD制圖軟件上的【文件】-【打開】選項，在【打開圖形】彈窗中找到出現部分文字顯示問號的CAD圖紙打開即可。

我們先找到CAD圖紙中顯示成問號的文字，點擊這個顯示成問號的的文字然后點 擊鼠標右鍵，調出【屬性】欄。在【屬性】欄中找到的【文字】-【樣式】屬性，可以看到當前顯示成問號的文字的文字樣式是“STYLE1”。

這一問題該怎么解決呢？

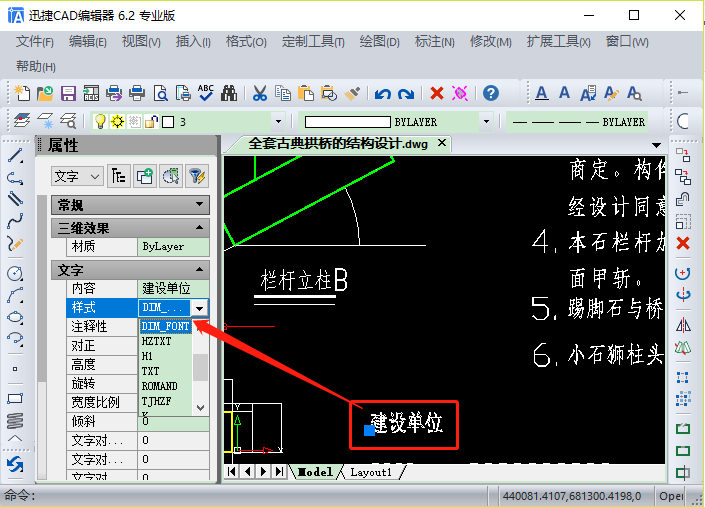

方法一：我們直接在【屬性】欄中的【文字】-【樣式】屬性里，替換其他的文字樣式。例如我們把文字樣式“STYLE1”替換成“DIM_FONT”，這時候CAD圖紙上顯示成問號的部分文字重新顯示成原來的文字“建設單位”了。

方法二：若是要求CAD圖紙的嚴謹性，顯示成問號的部分文字需要是原來的文字樣式。這時候該如何解決呢？

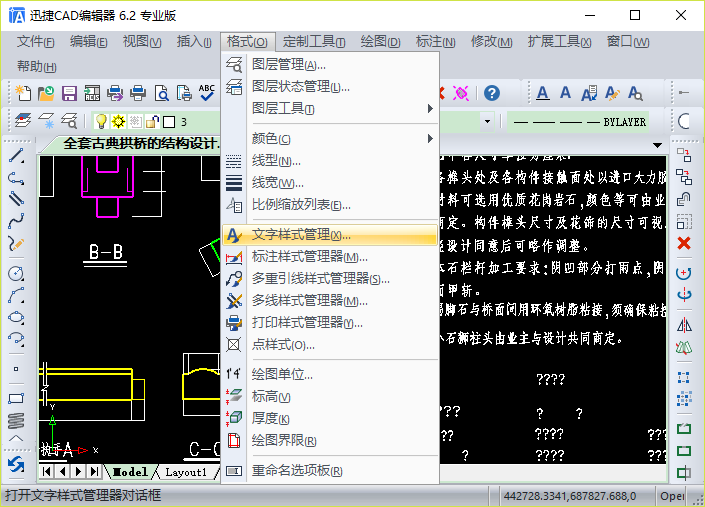

我們選中CAD圖紙中顯示成問號的文字，點擊菜單欄里的【格式】-【文字樣式管理】選項，調用出文字樣式管理器。

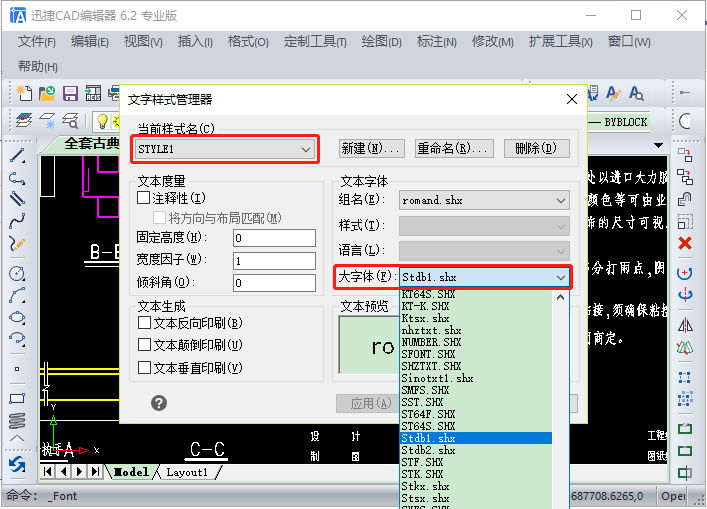

在文字樣式管理器里，可以看到當前文字樣式名是“STYLE1”，文本字體的【組名】是“romand.shx”。我們可以修改文字字體下的【大字體】，例如，這里我們選擇新的【大字體】樣式“Stdb1.shx”，然后點擊【應用】按鈕。

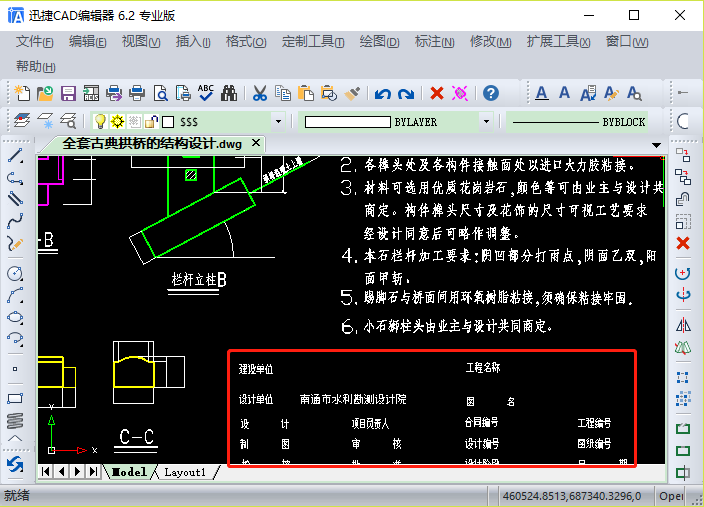

之后點擊【確定】按鈕，關閉文字樣式管理器。這時候可以看到CAD圖紙上顯示成問號的部分文字全部重新顯示成原來的文字了。

以上就是今天和大家分享的CAD圖紙上部分文字顯示問號怎么辦的解決方法。在迅捷CAD編輯器專業版里演示解決方法步驟。這對于我們今后的CAD制圖工作很有幫助。希望能夠幫助到小伙伴們。
