在CAD設計中，有時候我們需要將三維圖形轉換為二維圖紙，以便進行更詳細的設計和工程計劃，那么如何將CAD三維圖轉換為二維圖呢？在本文中，下面將分享一些關于如何將CAD三維圖轉換為二維圖紙的技巧和步驟，幫助大家快速準確地完成轉換。同時，還給大家推薦一款優秀的CAD編輯軟件——迅捷CAD編輯器，它具有強大的功能和友好的用戶界面，可輕松完成圖紙維度轉換任務。

立即下載

一、為什么選擇迅捷CAD編輯器軟件

迅捷CAD編輯器軟件是一款功能豐富、易于操作的CAD編輯軟件，具有以下幾個優勢：

1、支持多種格式：迅捷CAD編輯器軟件支持多種CAD圖紙格式，包括DWG、DXF等，可以滿足不同用戶的需求。
2、高質量輸出：迅捷CAD編輯器軟件采用先進的轉換技術，能夠輸出高質量的二維圖紙，確保圖紙的清晰度和準確性。
3、簡單易操作：迅捷CAD編輯器軟件的界面簡潔明了，操作簡單方便，即使是沒有使用過類似軟件的用戶也能快速上手。
4、高效快捷：迅捷CAD編輯器軟件支持批量處理和快速生成，大大縮短了圖紙轉換的時間。

二、CAD三維圖轉二維圖教程分享

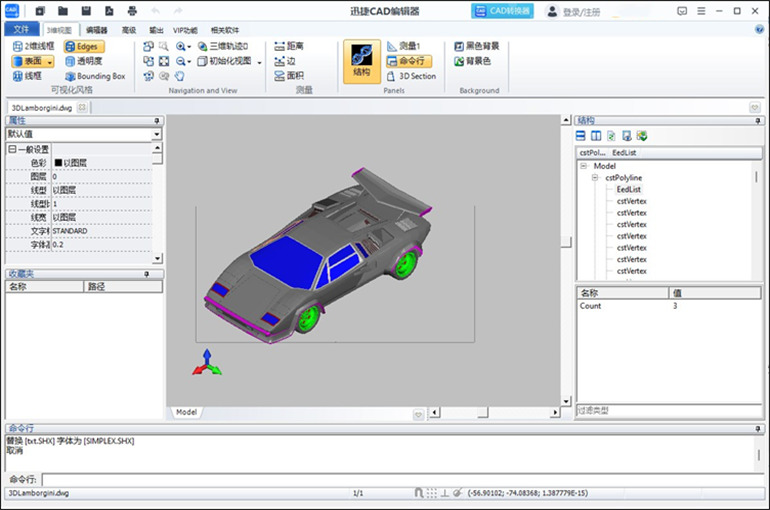

步驟1：導入三維圖形。在迅捷CAD編輯器中打開事先準備好的三維CAD圖形文件。確保CAD圖紙在三維視圖中顯示正確，并進行必要的調整和旋轉，以便在二維圖紙中呈現所需的視圖。

步驟2：創建二維圖紙。在迅捷CAD編輯器中，在菜單欄的“查看器”功能下選中“二維線框”創建二維圖紙。同時，還可根據需要，選擇合適的視圖，如正視圖、俯視圖或剖視圖，并將其繪制在二維圖紙上。

步驟3：添加詳細信息。根據需要，在二維圖紙上添加詳細信息，如尺寸標注、注釋和符號等。確保圖紙清晰、易讀，并符合設計要求和標準。

步驟4：保存和導出。完成圖紙轉換后，保存好文件并導出為所需的文件格式，如PDF或其他格式。這樣就可以方便地與他人共享或打印圖紙。

【使用技巧】

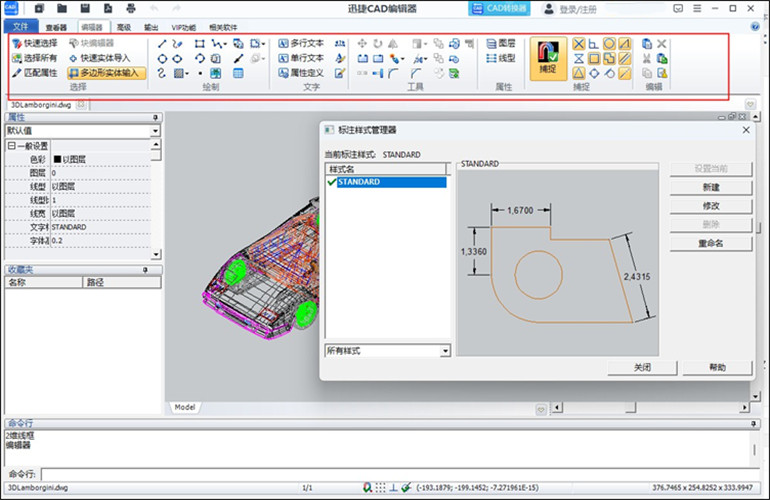

使用迅捷CAD編輯器軟件時，掌握一些技巧可以大大提高工作效率。例如，我們可以通過快捷鍵Ctrl+A快速選擇多個圖層，或者通過在編輯模式下按F鍵在不同編輯模式之間快速切換。此外，還可以通過設置自動保存功能，避免因軟件崩潰或電腦斷電導致的數據丟失。

本文介紹了如何使用迅捷CAD編輯器軟件將CAD三維圖轉換為二維圖，以及不同維度圖紙的轉換方法。通過本文的介紹，相信大家可以輕松掌握這些技巧，提高工作效率和質量。同時，也推薦大家嘗試使用迅捷CAD編輯器軟件的其他功能，如編輯、標注和測量等，為日常工作帶來更多的便利和高效，感興趣的朋友可以下載嘗試下哦~
