在CAD繪圖里，虛線常用來表示隱藏線、輔助線或輪廓線，比如畫機械零件時，看不見的內部結構就需要用虛線標注。但很多剛接觸CAD的朋友，常會遇到“選了虛線線型卻畫不出效果”的問題，要知道cad虛線怎么畫才對，其實關鍵在“線型設置”和“比例調整”，下面分享3個常用工具的繪制方法。
立即下載

一、迅捷CAD編輯器PC

如果剛學CAD，對很多功能不太熟悉，不想在復雜菜單里找功能，不妨試試這個工具，它把常用功能都整合在頂部工具欄，不用記太多快捷鍵，很適合cad的操作。



這款編輯器支持DWG、DXF等常見CAD格式，除了畫虛線，還能做圖紙編輯、標注、測量等操作。它的“線型設置”功能藏得不深，新手跟著界面提示就能找到，而且自帶多種預設虛線樣式，不用自己手動定義線型參數，省去不少麻煩。



想解決cad虛線怎么畫，跟著這幾步走就行：

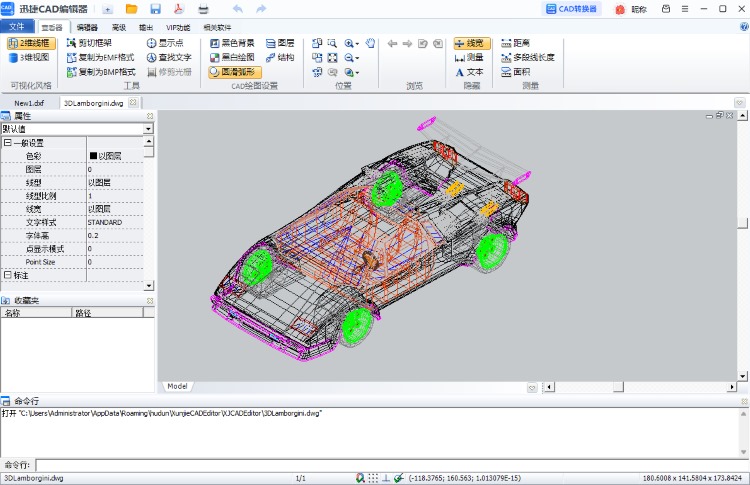

打開軟件后，點擊左上角【文件】-【新建】，選擇合適的圖紙尺寸；

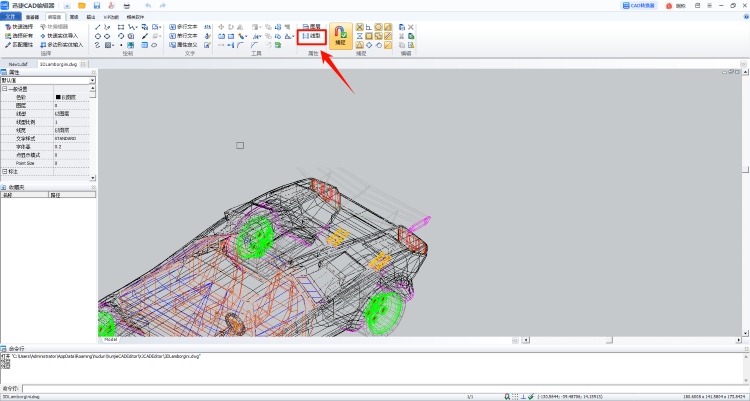

看頂部工具欄，找到【線型】下拉框——默認是【實線】，點擊后在列表里選一種虛線樣式；

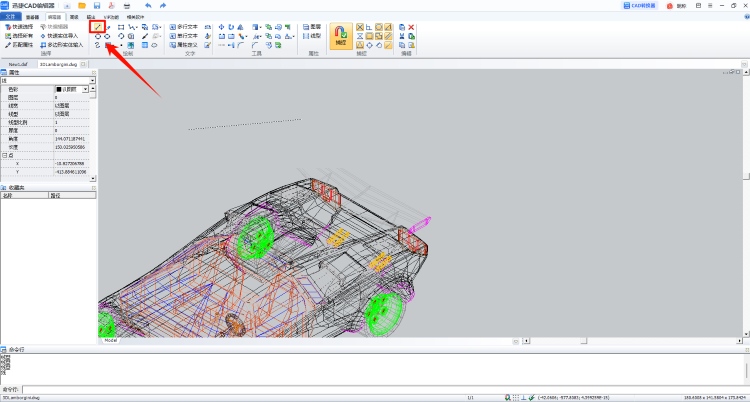

選好線型后，再點擊【繪圖】欄里的【直線】或【多段線】工具（根據需求選，畫連續虛線用【多段線】更方便）；

在圖紙上點擊確定起點和終點，就能畫出虛線了。如果畫出來還是像實線，別急——點擊頂部【格式】-【線型比例】，把比例值調大一點（比如從1改成5），虛線的間隔就會顯示出來；

畫完后，點擊【保存】，選擇DWG或PDF格式存好就行。

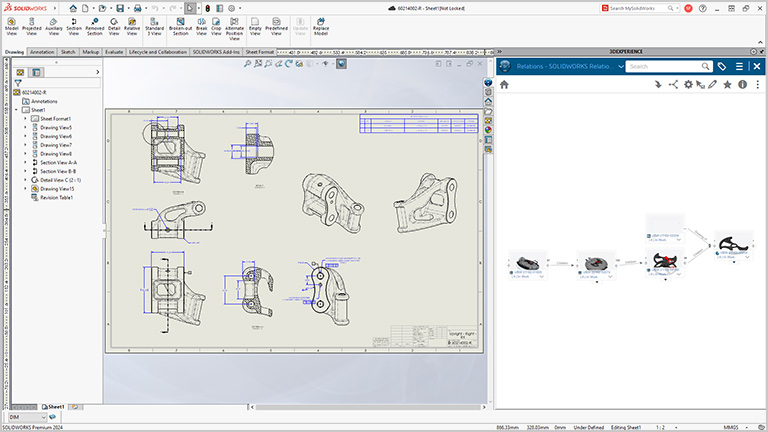

二、solidworks

這是一個基于Windows開發的三維CAD系統，軟件功能強大且易用易學，深受工程師和設計者的喜愛。它主要用于三維設計，但同時也支持二維繪圖，包括繪制虛線等。是一款專業的機械設計軟件，允許用戶創建、模擬和驗證產品設計，具有廣泛的工具和功能，適用于各種工程和設計項目。

操作步驟：

• 選擇視圖：使用鼠標左鍵單擊要顯示虛線的視圖。
• 顯示樣式：點擊“顯示樣式”旁邊的下拉三角形，選擇“隱藏線可見”按鈕。
• 更改線型：選中要更改的直線，點擊草圖上面的構造幾何線工具，選擇虛線。
• 保存設置：在工程圖中，點擊“完成”以保存更改。

三、Autodesk AutoCAD

這款軟件提供了完善的圖形繪制和強大的編輯功能，支持用戶通過交互菜單或命令行進行操作。其核心功能包括平面繪圖、尺寸標注、圖層管理以及三維建模等。近年來，AutoCAD不斷增強其協作與自動化能力，集成了AI輔助設計、支持云存儲平臺。



操作步驟

首先，打開CAD軟件，新建或打開一個繪圖文件。在繪圖區域，你會看到許多繪圖工具，其中包括畫線工具。要畫虛線，我們需要先設置線型。

• 設置線型
  • ①在命令行中輸入“LINETYPE”命令，然后按回車鍵。
  • ②在彈出的“線型管理器”對話框中，你可以看到各種線型，包括連續線、虛線、點劃線等。
  • ③選擇“虛線”線型，點擊“加載”按鈕，將其加載到當前文件中。
• 繪制虛線
  • ①在加載虛線線型后，點擊“畫線”工具或者輸入“LINE”命令。
  • ②在命令行提示“指定第一點：”時，點擊繪圖區域或輸入坐標來確定起點。
  • ③接著，根據提示“指定下一點或[放棄(U)]：”繪制虛線。你可以繼續輸入點或坐標，或使用鼠標點擊來確定線的路徑。



其實cad虛線怎么畫的解決方法就兩步：選對虛線線型、調好線型比例，希望這篇文章對你有用！
