CAD構造線怎么畫？我們?cè)谶M(jìn)行繪制CAD圖紙文件的時候，經常會需要繪制直線，射線，構造線等線條，那什么是構造線呢？又怎么來使用它呢？構造線命令名叫XLINE，可以理解為無限長的線，在CAD繪圖的過程中可以主要用來做輔助線。可以方便的用構造線做角平分線，直線的垂直平分線、還可以快速的做出很多平行的線.

使用工具：迅捷CAD編輯器專業版
免費下載

方法一：水平畫法

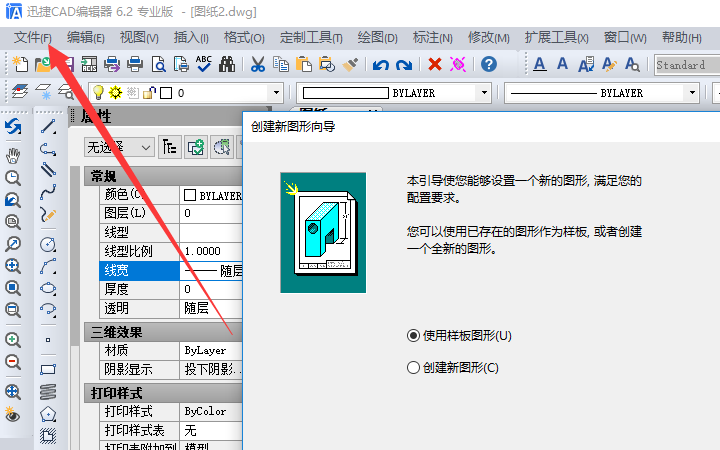

1：我們?cè)谧约旱碾娔X桌面上打開安裝好的迅捷CAD編輯器專業版軟件，進入操作界面之后，我們點擊選擇文件下的新建命令，然后快速新建一個空白CAD圖紙文件。

2：然后我們點擊CAD構造線命令，在下面的命令框中輸入H回車命令。

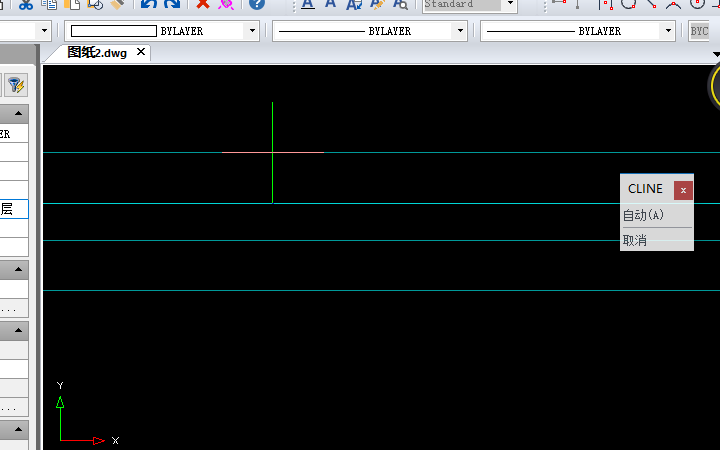

3：鼠標在繪圖區點擊，就是一個水平的構造線，可以連續點擊形成多個水平構造線，按ESC鍵退出命令。

方法二：垂直畫法

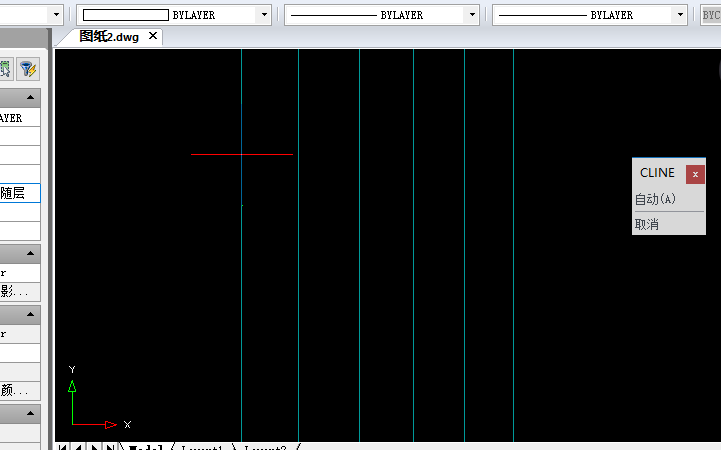

1：方法和水平一樣，點擊垂直構造線命令V回車，然后在圖紙上移動十字光柵點擊，畫出的就是垂直構造線。我們單擊鼠標右鍵取消命令。單擊鼠標右鍵即可。

方法三：CAD角度畫法

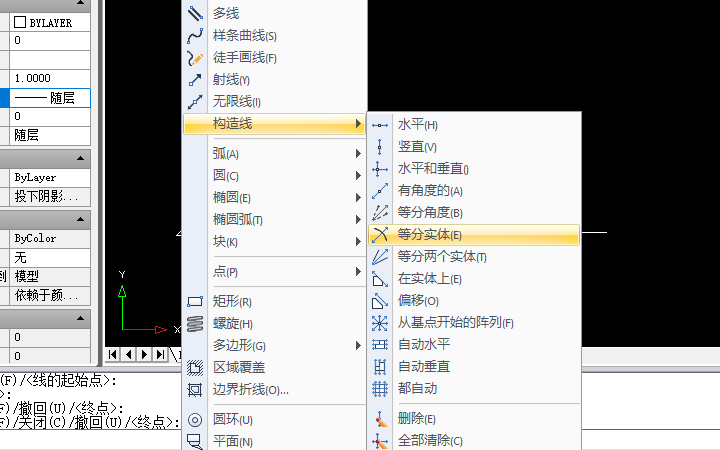

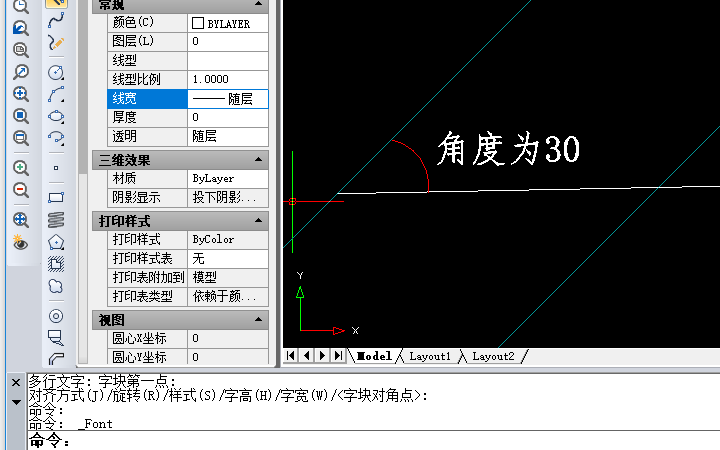

我們?cè)谲浖戏降牟藛螌傩灾悬c(diǎn)擊構造線命令，輸入A回車，比如角度是30度，輸入30回車，在繪圖區點擊得到30度的構造線。

方法四：二等分

二等分可以理解為是角平分線，簡單的就可以理解為平分一個∠。

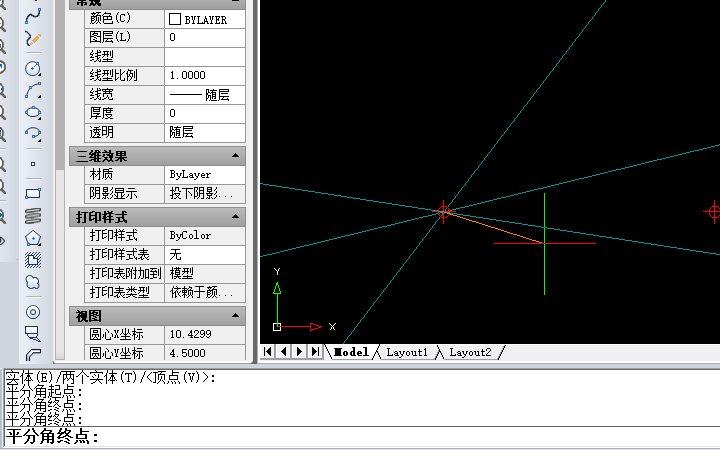

1：我們點擊構造線命令，輸入B回車，點擊頂點，點擊起點，點端點，按ESC鍵退出命令，得到角平分線。頂點圖示標出，起點是第一條邊上的任意一點，端點是另一條邊上的任意一點。

方法五：偏移畫法

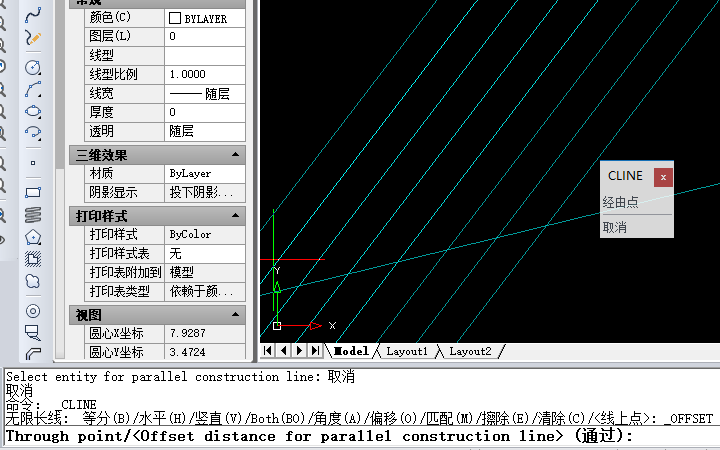

1：我們點擊構造線命令，在下面的命令框中點擊輸入O回車，輸入20回車，點擊要偏移的構造線，在線段下方點擊一點得到構造線，按ESC鍵退出命令。

那么以上就是關于CAD繪圖命令之構造線的幾種具體演示操作方法，希望可以對大家有所幫助。
