在CAD繪圖的過程中，要怎么給CAD圖形填充圖案了？本篇教程就為大家介紹如何在迅捷CAD編輯器標準版中給CAD圖形填充圖案。

使用工具：迅捷CAD編輯器標準版
免費下載
第一步：?jiǎn)?dòng)迅捷CAD編輯器，并打開一張CAD圖紙，圖紙打開之后切換到【編輯器】選項卡。

第二步：在編輯器中找到需要進行填充的圖形，這里我們也可以選擇多個圖形對象，圖形對象可以是封閉或者是非封閉的。

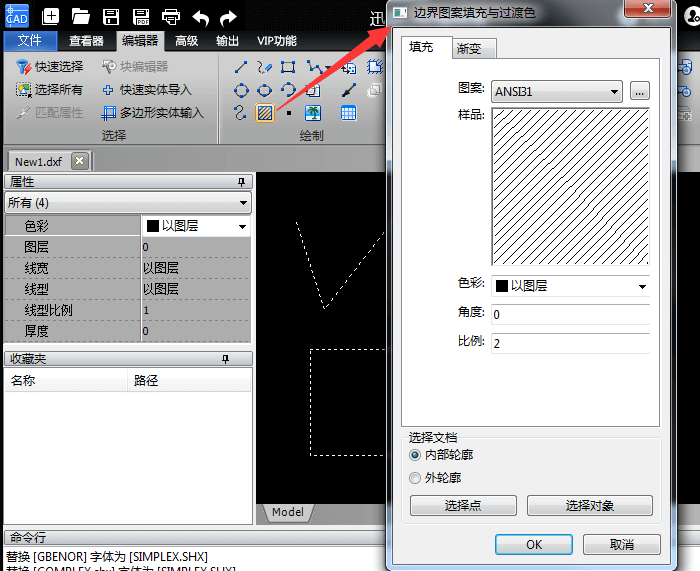

第三步：在編輯器功能區點擊【圖案】圖標，在彈出的“邊界圖案填充與過渡色”對話框中有“填充”與“漸變”兩個選項卡，都是用來填充圖案的，這里選擇填充圖案來說明。

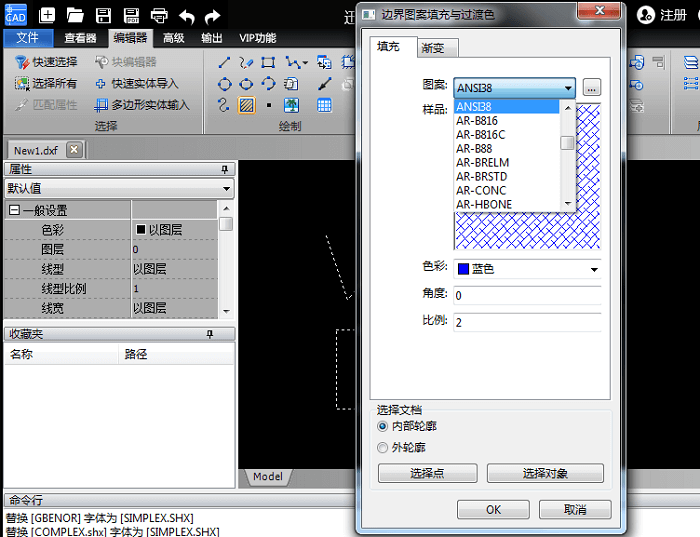

第四步：填充選項卡的圖案中選擇需要填充的圖案類型，在樣品中會顯示選擇圖案的預覽效果。然后根據需要，分別對填充圖案的色彩、角度等進行設置。

第五步：設置完成后，點擊“OK”按鈕，這樣圖案就填充完成了。
