當我們使用CAD制圖時，經常會遇到類似這樣的問題，繪制圖形對象填充后，會發現圖形填充后，標注和文字卻都被覆蓋了，這時候該如何將覆蓋的文字和標注顯示出來，CAD中填充覆蓋了文字怎么解決？

使用工具：迅捷CAD編輯器專業版
免費下載
方法一：在迅捷CAD編輯器專 業版中，右鍵點擊填充，在下拉菜單中選擇繪圖次序，將添加繪圖順序后置，操作如下：

①【繪圖次序】-【下方】，根據命令行提示選擇參照對象（需要顯示的文字內容或標注），然后按回車鍵確定即可。

②點擊文字和標注，將它們的位置前置，同樣可以將被覆蓋的內容顯示出來了。

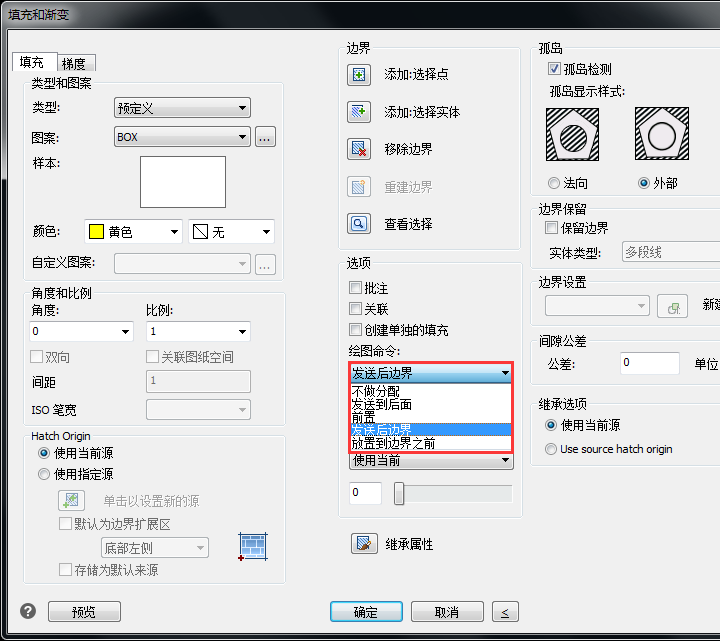

方法二：當我們填充圖形的時候，可以直接設置，避免填充覆蓋文字或是標注，在左側工具欄打開填充和漸變對話框，將繪圖次序選擇“置于邊界之后”。

如果填充的圖案很密集，文字和標注前置同樣無法看清楚，這時候我們可以在填充的時候，把文字和標注放在外面。在命令行輸入H，激活填充對話框，勾選孤島檢測，選擇外部（填充），如此CAD編輯器就可以檢測到文字和標注的存在，填充的時候也不會被覆蓋掉。
