關于CAD填充邊界，在繪圖操作過程中也是常常遇到的問題，其填充快捷鍵是[H],在填充圖案過程中，用戶可控制團填充邊界的顯示，一般來說，有兩種方法可以控制圖案填充的可見性，一種在通過命令FILL或系統變量FILLMODE來顯示；另一種是調圖案的比例還要間隙來實現。那么下面就給大家操作一下具體的圖文演示。

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：CAD圖案創建

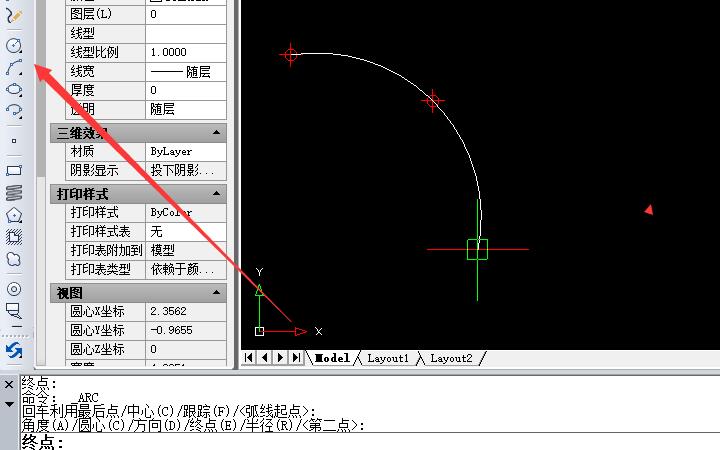

我們首先將CAD軟件下載到桌面后進行打開，進入編輯軟件之后，在左邊的控制面板上點擊圓弧命令或者直接輸入命令A(yù)RC回車，利用點/中心(C)/跟蹤(F)/<弧線起點>繪圖一個花瓣圖案。

①接著在下面的命令行中點擊輸入陣列命令【AR】

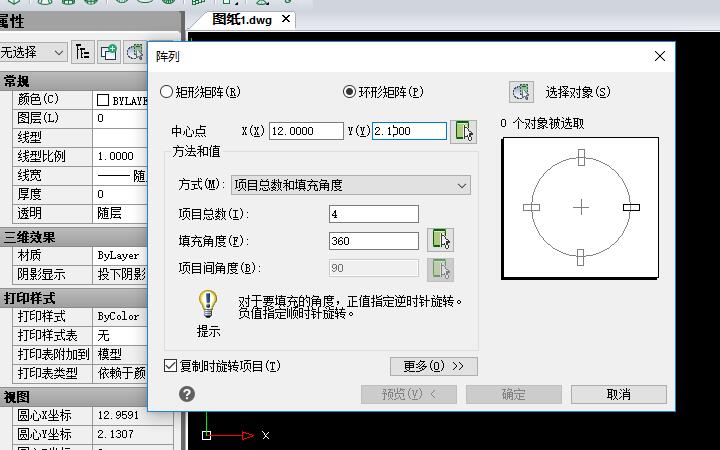

②在陣列對話框中，選擇環形整列，設置中心點坐標，還有項目數量，而后選擇設置陣列對象。我們點擊下圖中的“選擇對象”按鈕，然后確定。

③此時點擊“預覽”按鈕確定，繪制的圖像陣列效果就會顯示出來。我們點擊接受即可。

步驟二：調用CAD填充命令

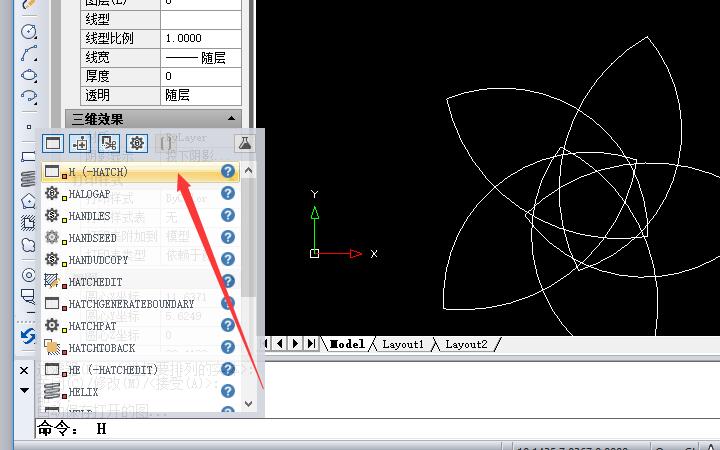

1.命令行：在命令行里輸入陣列命令“【H】”字符，調用【陣列】命令。
2.工具欄：在工具欄中點擊【繪圖】-【邊界填充】

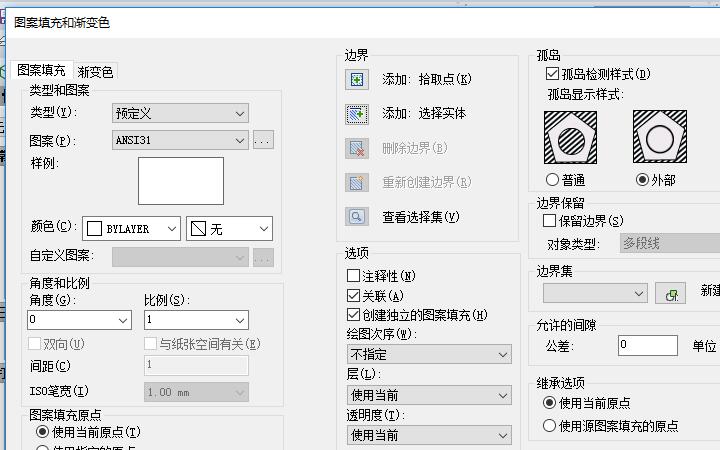

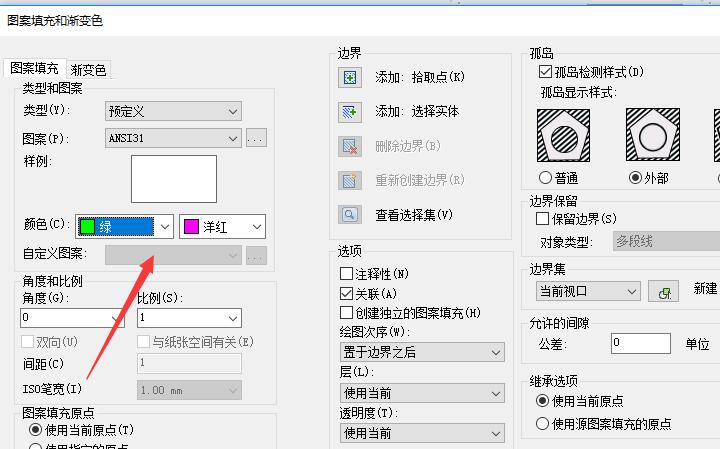

在【圖案填充和漸變】選項卡彈窗中，【圖案填充】頁面包含的主要選項及其含義如下：

1.【類型】列表框：可以指定是創建實體填充、減半填充、預定義填充圖案，還是創建用戶定義的填充圖案。
2.【圖案】面板：該面板中顯示所有預定義和自定義團的預覽圖像。
3.【顏色】文本框：可以替代實體填充和填充圖案的當前顏色，或指定兩種漸變色中的一種。
4.【角度和比例】文本框：用于指定圖案填充的角度和比例。
5.【邊界】面板：主要包括【添加：拾取點】按鈕和【添加：選擇實體】按鈕，用來選擇填充對象的工具。
6.【透明度】文本框：可以設定新圖案填充或填充的透明度，替代當前對象的透明度。

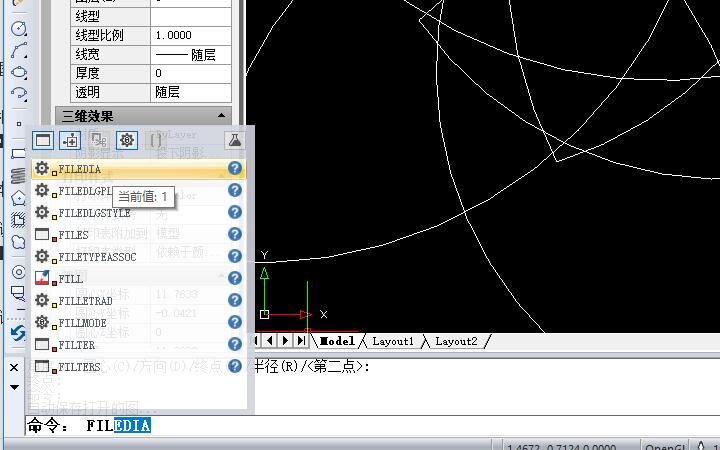

①進入邊界填充設置界面之后，我們直接選擇填充顏色還有對象即可，要是填充無效的話，可能是系統變量的問題，可以使用FILL命令控制在命令行內輸入FILL命令，將其設置為關，并按回車鍵，然后選擇【視圖】–【重生成】選項，則不顯示圖案填充；反之，則顯示圖案填充。

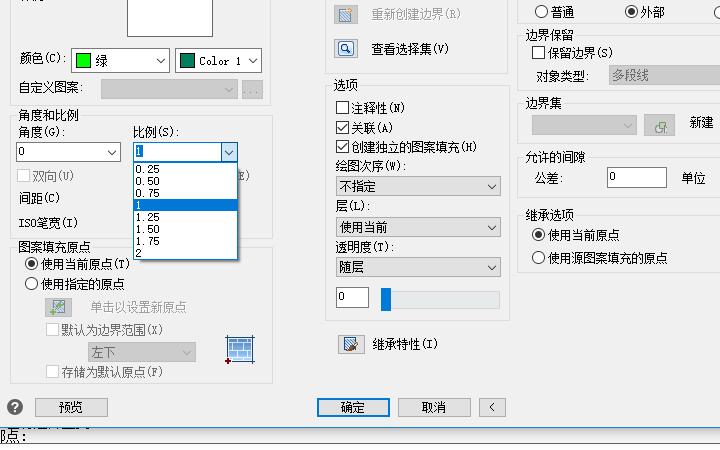

②還有就是比例上允許的間隙有差別，這個也是可以直接進行調整的。

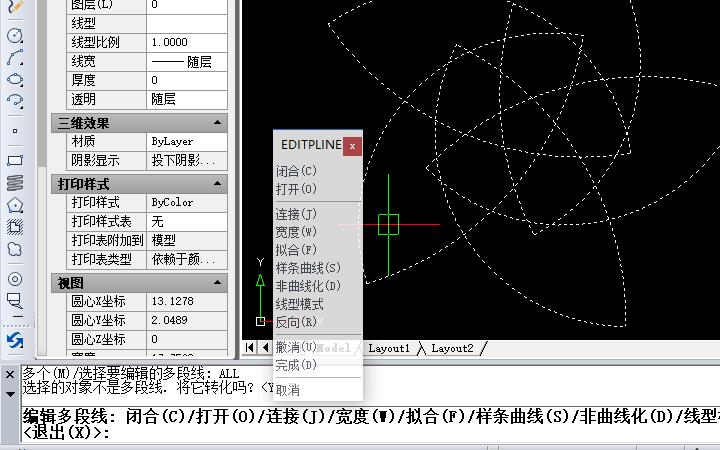

③再就是填充的區域是不是閉合的，在下面的工具欄中點擊輸入轉化多線命令【PE】選擇全部對象——統一轉換為多段線——閉合。

而后繼續執行填充命令【H】選擇填充的樣式還有顏色，設置孤島樣式為外部——添加.拾取點,而后點擊預覽即可。

步驟三：填充效果顯示

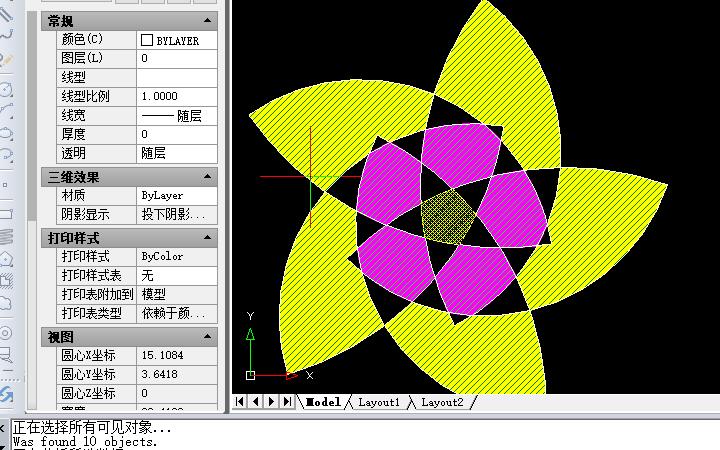

選擇好填充對象之后，在預覽沒問題之后，單擊回車鍵即可去取消命令，完成圖案填充。

以上就是關于CAD圖案填充與效果的顯示使用教程！希望對大家有所幫助！如還有什么疑問可以前往迅捷CAD教程中觀看在線視頻教程講解。
