CAD如何打斷？應該使用什么命令？本期教大家CAD打斷命令的使用方法。

使用工具：迅捷CAD編輯器專業版
免費下載
1、在迅捷CAD編輯器專業版中，我們可以使用兩種方法調用CAD打斷命令：

①點擊【修改】–【斷開】。

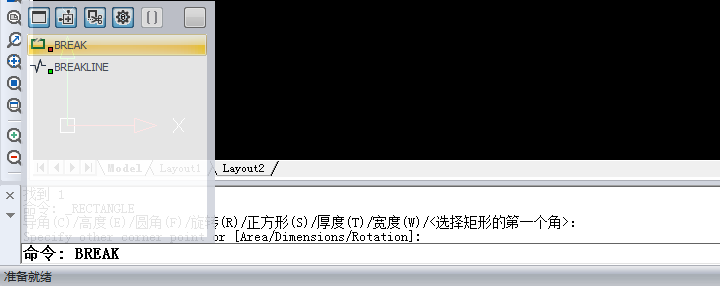

②在命令行輸入break，調用打斷命令。

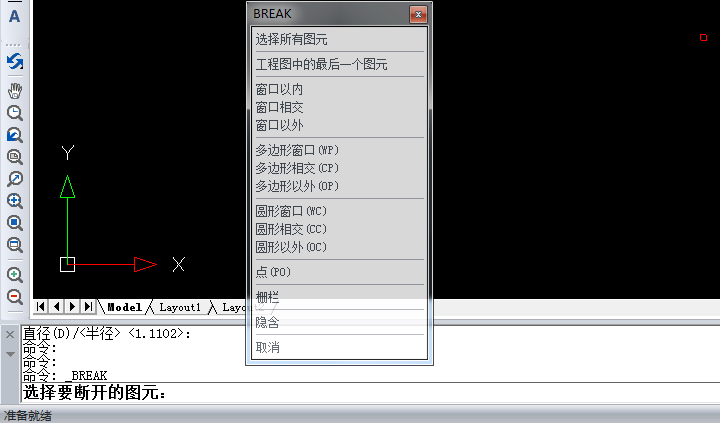

2、根據提示選擇要修改的圖元。

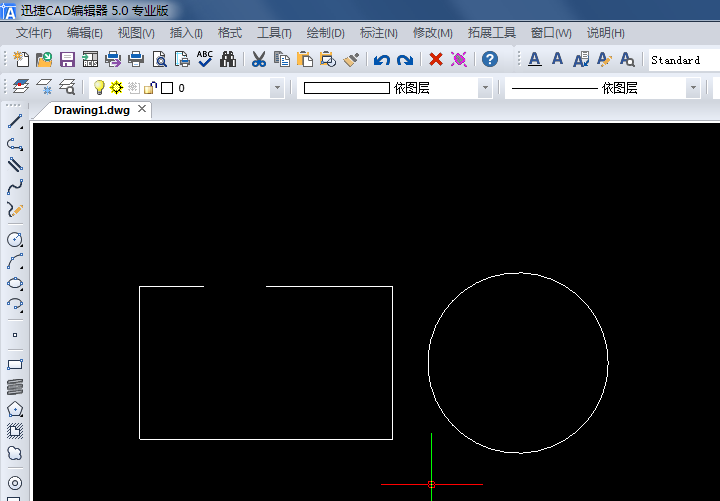

3、點擊第 一個斷開點<第二個斷開點>，即可斷開對應圖元。（選擇一個對象后，系統將會默認選擇的位置是第一個打斷點。這時在對象上選另一個點的時侯，對象上從第一個點到第二個點的部分將會被剪掉。）

注：由于第一個點只是選擇對象，所以選擇的點是沒有捕捉的，如果打斷的方式不理想，可以點擊需要修改第一個打斷點。方法如下：

如果需要修改第一個打斷點，當選擇一個對象以后，系統將會默認你選擇的位置是第 一個打斷點。在彈出的對話框中點擊【第一個】，或是在命令行輸入f然后空格，系統會提示選擇第 一個打斷點。這時就可以根據需要捕捉到第 一個打斷點了。之后輸入第二個打斷點完成打斷。

根據以上內容就可以得 到想要的打斷效果。
