在CAD中繪制圖紙時，設計師們都會使用到編輯器中的打斷命令來對圖形進行處理。那么CAD如何打斷？CAD打斷點和CAD打斷命令操作方法是什么？今天本編教程就來教教大家具體操作方法，以下就是具體操作。

使用工具：迅捷CAD編輯器標準版
立即下載

CAD打斷對象

1.將電腦中的【迅捷CAD編輯器】軟件進行啟動進入到操作窗口中，然后在編輯器選項卡中任意選擇一個圖形進行繪制，這里以圓形為例繪制如下：

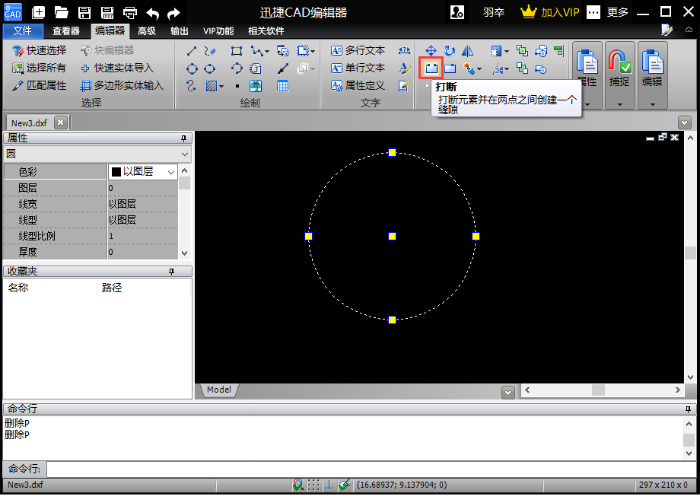

2.將軟件上方菜單欄切換到【編輯器】選項卡中，在工具欄中選擇【打斷】命令（打斷元素并在兩點之間創建一個縫隙）。

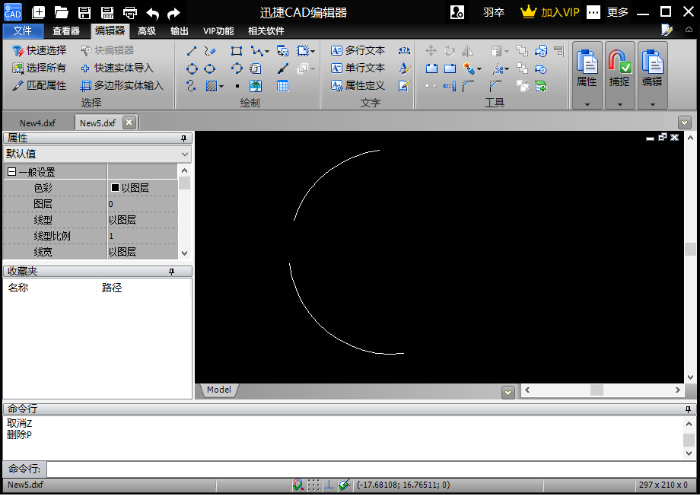

3.鼠標選擇指定個打斷點的位置，之后在單擊選擇第二個打斷點的位置后，系統會自動進行打斷，如圖所示：

CAD打斷點

1.在CAD編輯器中繪制好一個圖形，然后在點擊【編輯器】選項卡中的【打斷點】命令選項（在確定點打斷實體）。

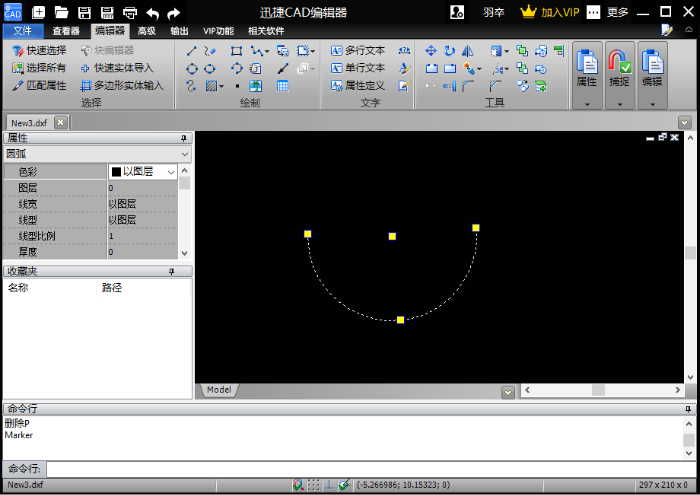

2.選擇需要打斷的對象，在打斷對象上任意單擊兩次后點擊回車鍵；之后在選擇第二個需要打斷的地方進行單擊，系統自動進行打斷，如圖所示：

CAD命令快捷鍵打斷操作

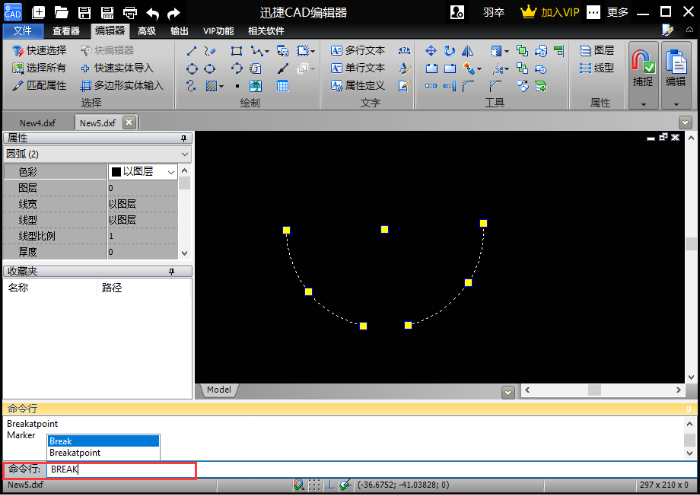

也可以在編輯器命令欄中輸入打斷命令快捷鍵【BREAK】命令進行打斷操作。

以上就是今天分享的CAD打斷點和CAD打斷命令的操作方法，大家根據以上操作步驟來完成就可以了。如需了解其他CAD教程使用方法，可以在迅捷CAD【軟件幫助】中查找，希望對你們有幫助。
