CAD中打斷命令怎么用?
發表時間:2023年5月18日 星期四
在CAD制圖工作中, 我們常常會需要對繪制的CAD圖形進行各 種修改操作。若是對一個完整的CAD圖形進行修改使其分開,則可以使用打斷命令操作。那么,CAD打斷命令具體該怎么用呢?小編在這里給大家具體演示一下,CAD中打斷命令的使用方法。演示步驟如下:
使用工具:迅捷CAD編輯器專業版
免費下載
打開CAD制圖軟件,我們可以使用任意繪圖的工具繪制一個簡單的圖形,來作為打斷命令的實例演示素材。

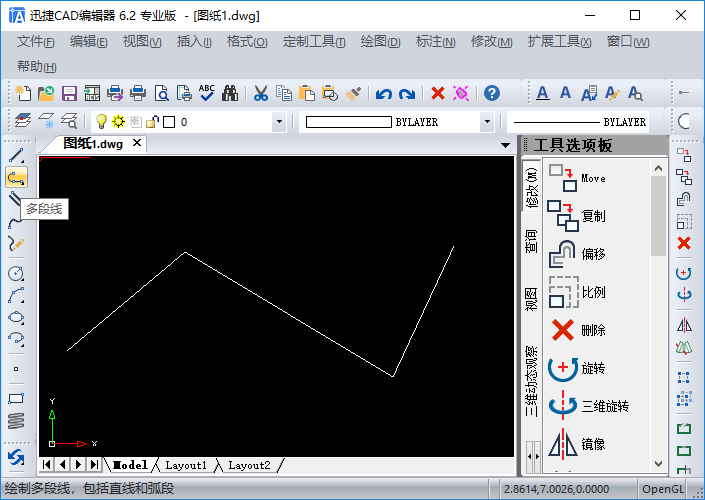

例如,在軟件左側繪圖工具箱中,我們選擇【多段線】工具,在繪圖區中任意繪制一條多段線圖形。
CAD中打斷命令演示操作:
1.命令行:在命令行里輸入“BREAK/BR”命令字符,調用【打斷】命令。

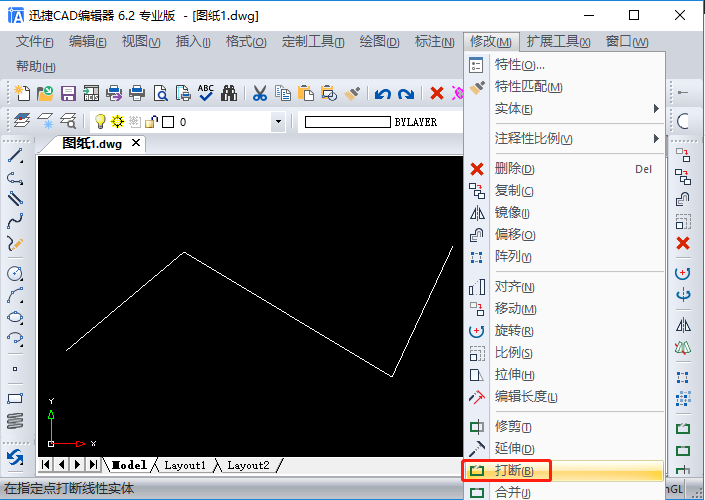

2.菜單欄:點擊【修改】-【打斷】命令選項,即在指定點打斷線性實體。
接著彈出“BREAK”選項彈窗,即選擇打斷點的位置。
同時,可以看到命令行提示窗口中顯示“選取切斷對象: ”命令字符,我們移動光標找到需要打斷點的位置處單擊一下選擇一個斷點。
之后,此時命令行提示窗口中顯示“第 一個斷點/<第 二個斷點(S)>:”命令字符,我們移動光標找到需要打斷點的位置處單擊一下選擇第二個斷點。
然后,該多段線圖形的CAD打斷命令操作完成。

?如果打斷點沒選擇好,我們可以撤銷命令,重新再對CAD圖形使用打斷命令。
CAD打斷命令演示:
以上就是CAD中打斷命令的演示操作,使用迅捷CAD編輯器專業版操作演示!小伙伴們可以下載安裝嘗試一下。
