為了讓圖紙看起來清晰明確，使用填充命令填充CAD圖形對象是常用的一種方式，那么我們?cè)撊绾螌?duì)CAD中的圖形進行填充操作呢？本篇以迅捷CAD編輯器為例教大家方法。

使用工具：迅捷CAD編輯器專業版
免費下載

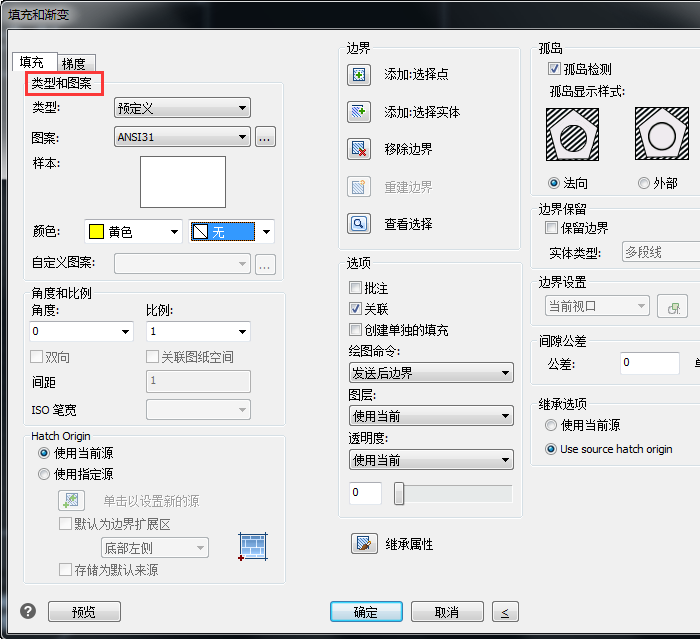

1、使用迅捷CAD編輯器打開需要填充的圖紙，在命令行輸入H，打開【填充與漸變】對話框，選擇填充區域，這里在可以選擇：

• 【添加：選擇點】通過點選區域內一點來選擇邊界，從而選擇邊界圍合的區域；
• 【添加：選擇實體】通過選擇邊界來選擇區域。

2、根據需要選擇填充區域。命令行提示：指定內部的點，鼠標點擊需要填充對象，然后按回車鍵。

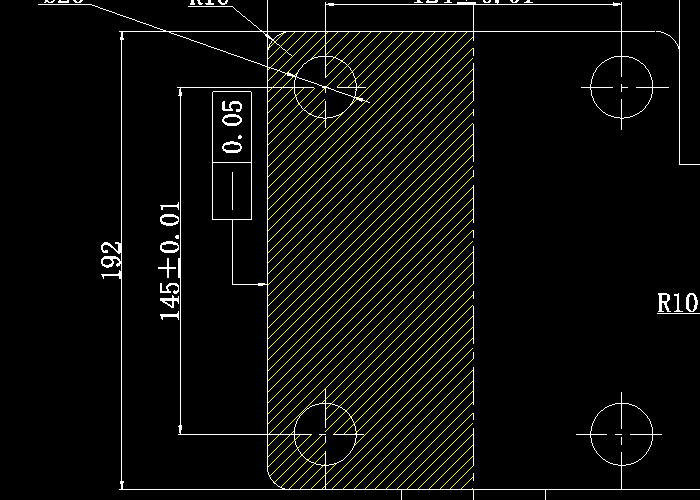

3、然后在【填充和漸變】窗口，進行顏色、圖案等屬性設置，點擊確定按鈕即可得到我們想要的填充效果。

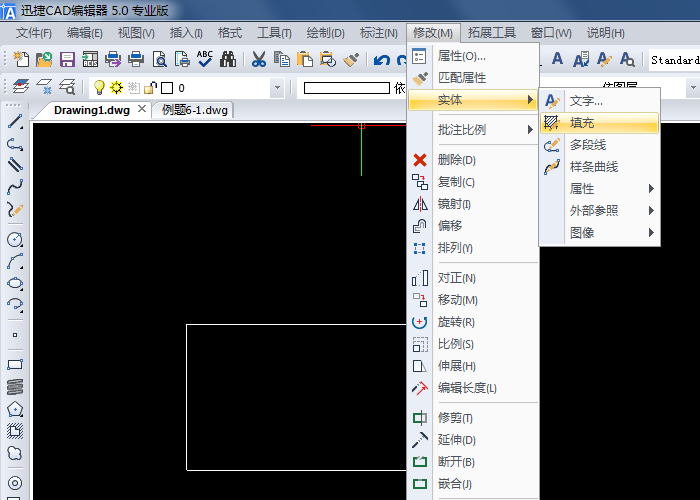

也可以執行【修改】-【實體】-【填充】命令，對CAD圖形對象進行填充。

小貼士：當創建填充時，填充默認是與選定的邊界線關聯的，也就是說填充圖案的邊界會自動匹配選定的邊界線，我們調整邊界線的位置或形狀的時候，填充就會跟隨變化。
