圖層是輔助我們進行CAD制圖的重要工具，在管理圖層中，我們可以對CAD圖紙中的不同圖層進行設置，比如改顏色、線型、文字樣式、坐標、視圖等。本篇教大家如果使用CAD中的圖層管理功能。

使用工具：迅捷CAD編輯器專業版
免費下載

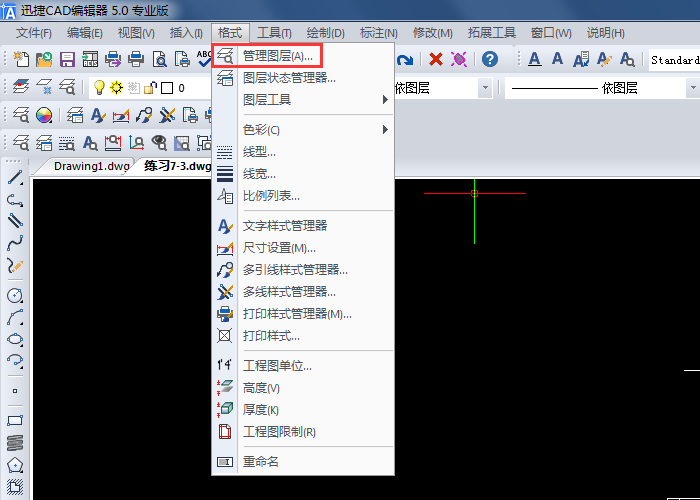

1.運行迅捷CAD編輯器專業版，打開需要編輯的CAD圖紙，左上角點擊【格式】-【管理圖層】（也可以在工具欄點擊管理圖層圖標。）

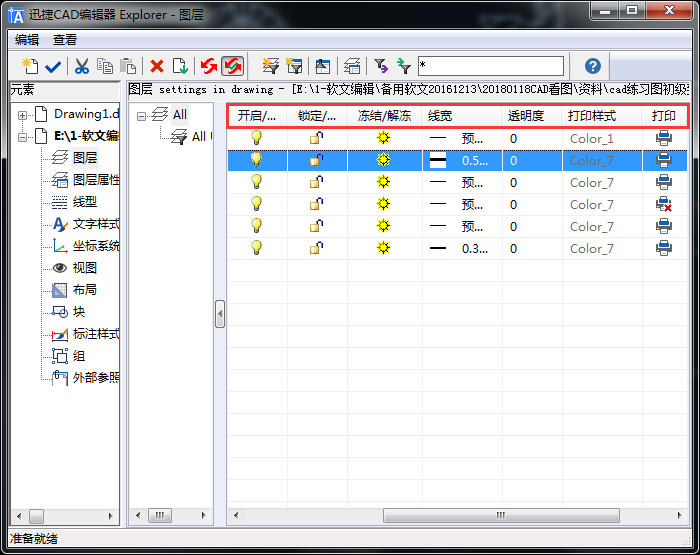

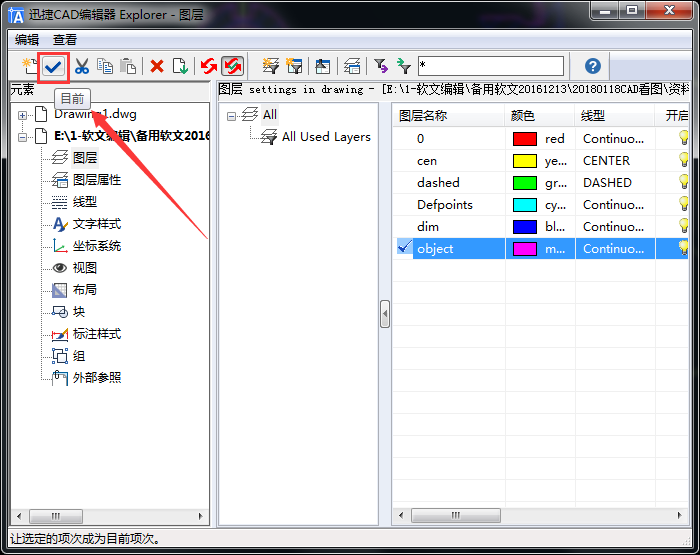

2.打開CAD制圖軟件的圖層管理窗口，接下來我們就可以對當前圖紙進行圖層編輯了。

顏色：選擇需要修改的圖層，打開【顏色】對話框，選擇你需要的顏色即可。

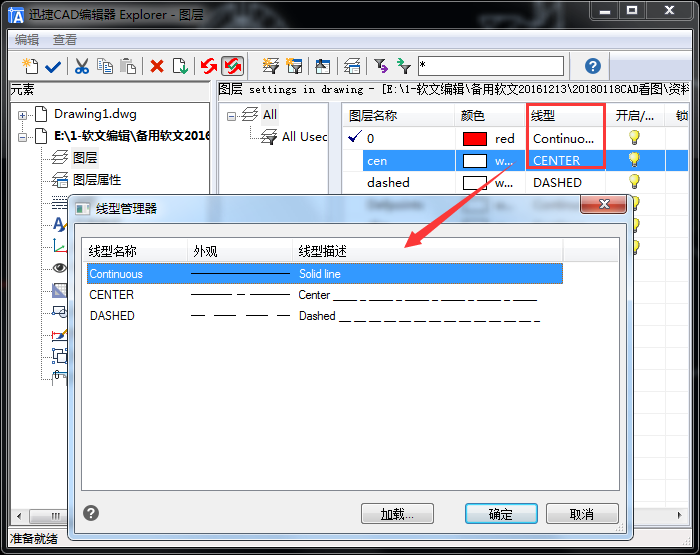

線型：選擇需要修改的圖層，點擊線型，打開【線型管理器】窗口，然后選擇你需要的線型即可。

開啟/關閉：在開啟/關閉下面點擊需要隱藏或是顯示的圖層，小燈圖標滅了，即表示圖層已經被隱藏。

鎖定：點擊小鎖頭圖標，可以控制鎖定或是解鎖圖層。

線寬：在線寬下設置，可以設置CAD中線的寬度。

透明度：設置CAD圖層透明度。

3.設置完成后，在左上角點擊“√”，即可完成設置。

以上是CAD中圖層管理的方法，希望可以幫助到您。需要其他的CAD教程操作方法，可以在軟件幫助中查看。
