實體：有兩個概念，一則是構成圖形的有形的基本元素，二是指三維物體。然而三維實體，即可“布爾運算”使之聯合，而廣義的實體來說，可以使用“塊”或“組”進行“聯合”。

圖層：所謂圖層就是指在CAD中，圖層是繪圖區域中的一層透明薄片。各圖層之間是相互對應及對齊的。（即一個圖層某點的作標與另一圖層的該點作標是相一 致的）各圖層之間相互疊加。每 一份CAD圖紙，都有多圖層組成，在制圖或修改時可節約時間針對性完成修改任務。

下面就來教大家怎樣在CAD中設置實體填充及圖層？具體操作過程如下：

使用工具：迅捷CAD編輯器標準版
免費下載
演示步驟一：啟動電腦桌面已安裝完成CAD編輯器軟件，快速進入軟件操作界面。選擇“文件”——“打開”按鈕，在彈出彈窗中選擇并打開CAD圖紙文件。

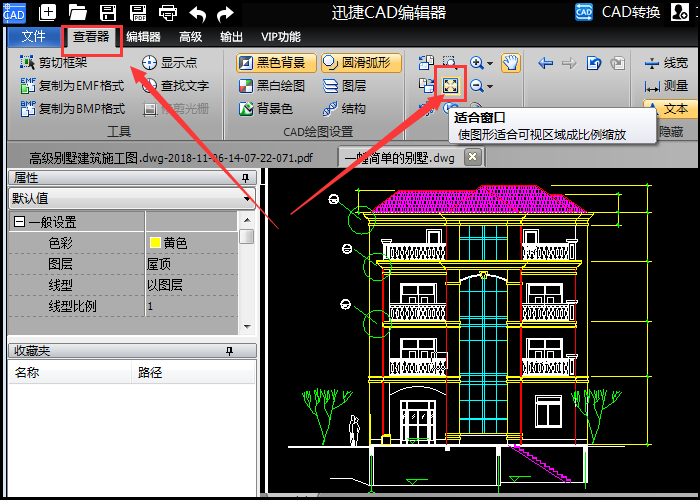

演示步驟二：CAD文件打開后，軟件頂端為屬性工具界面，下部分為繪圖操作窗口。點擊屬性欄“查看器”—“使圖形適合可視區成比例縮放”功能，查看全部圖形，在編輯器操作窗口進行編輯。

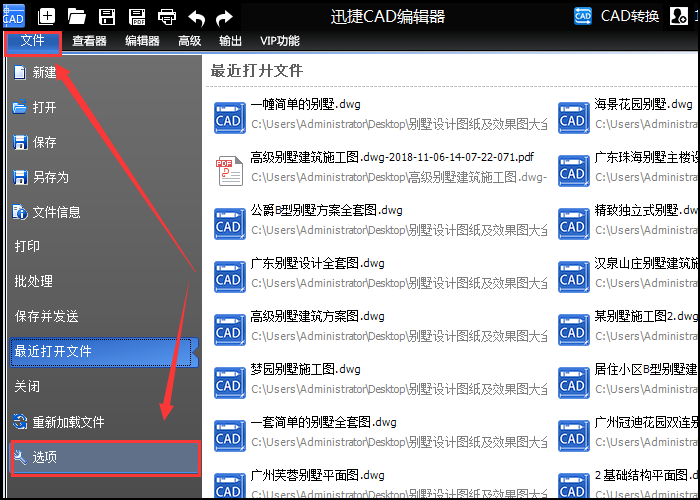

演示步驟三：點擊工具欄中“文件”選項卡，在其下拉框中選擇“選項”選項卡。

演示步驟四：在彈出“選項”設置面板中，左側為選項菜單欄，右側為顯示功能，這里我們單擊左側菜單欄中“加載中/保存中”。

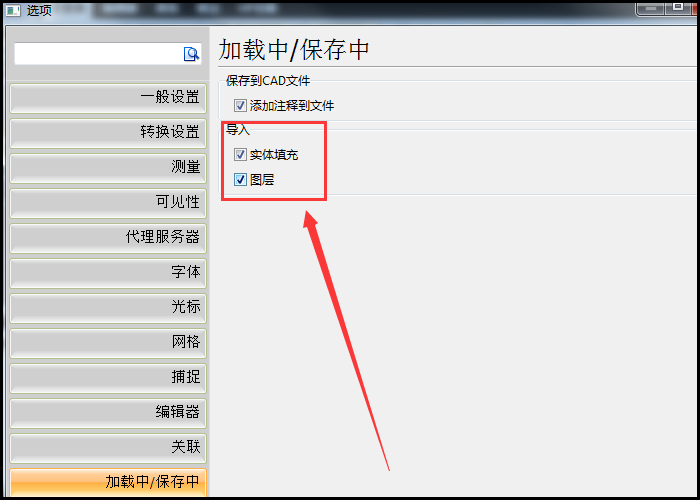

演示步驟五：右側顯示功能窗口，將“實體填充”及“圖層”前方框添加勾選對勾，點擊“OK”即可將實體填充及圖層功能實現。

以上就是怎樣利用迅捷CAD編輯器，在CAD中設置實體填充及圖層的具體操作方法，有時候遇到不能填充的情況一般有兩個原因造成，一在當前視圖的線條不在一個空間。二是該填充的區域不封閉導致無法進行實體填充。希望該分享對大家有益！
