CAD制圖時，不知道有沒有和我一樣的小伙伴，常常遇到刪除不了的頑固圖層，其實在工作中遇到各種各樣的問題實在是在所難免。學會拒絕才是關鍵。一些文件里含有頑固圖層，我們無法直接刪除，需要用一些其它有技巧的方法來進行操作。那么，關于CAD頑固圖層刪除方法如下：

使用工具：迅捷CAD編輯器專業版
免費下載
方法一：

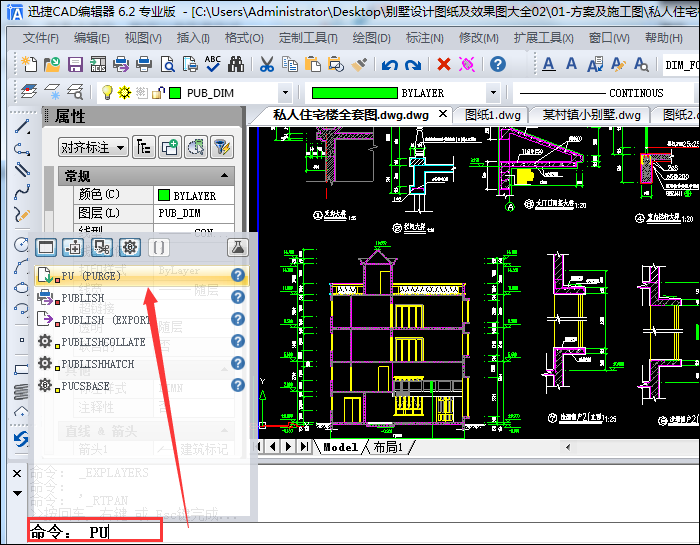

1.啟動CAD制圖軟件。將需要進行圖層刪除的文件打開。先用“pu”命令刪除沒有東西的層?。

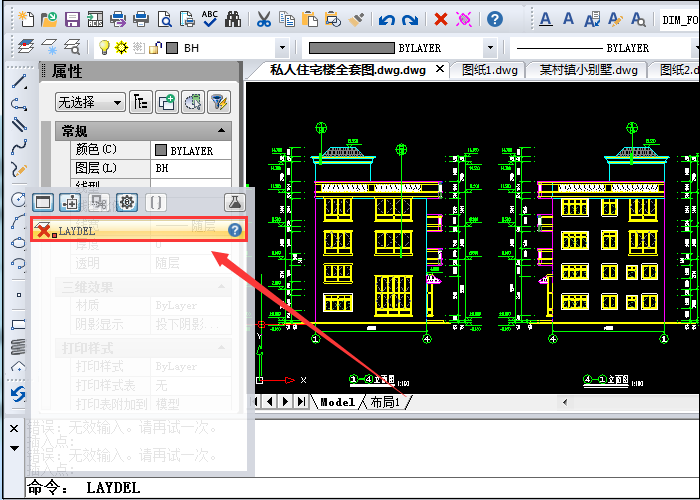

2.當一個圖層中確定沒有任何東西，但依然刪不掉，那么在那個圖上畫條線，然后將當前圖層換到其他圖層，輸入命令“l(fā)aydel”然后選擇要?jiǎng)h除的層上的對象-繼續-刪除成功。（前提：要確保圖層的打開，不凍結）

方法二：

選擇需要留下的圖形，然后選擇“文件”中“導出”選項，這樣的文件就是選中部分的圖形了，如果這些圖形中沒有指定的層，這些層也不會被保存在新的圖塊圖形中。

方法三：

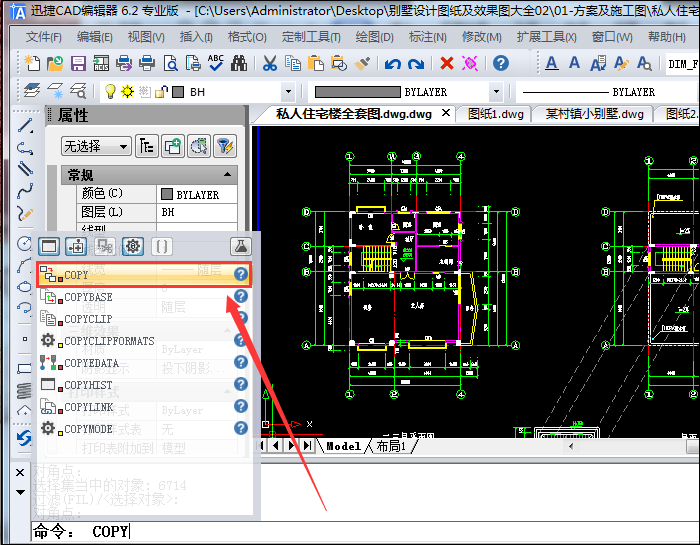

將無用的圖層關閉，全選使用“COPY”命令，粘貼至一新文件中，那些無用的圖層就不會貼過來。如果曾經在這個不要的圖層中定義過塊,又在另一圖層中插入了這個塊,那么這個不要的圖層是不能用這種方法刪除的。

方法四：

使用“l(fā)aytrans”命令，可將需刪除的圖層影射為0層即可。（此方法可以刪除具有實體對象或被其它塊嵌套定義的圖層）

方法五：

1》將需要進行編輯操作的CAD圖紙文件打開，除保留圖層外關閉需要?jiǎng)h除的圖層。

2》點擊“文件”中“另存為”按鈕，在彈窗中確定文件名，選擇文件類型格式為“*.DXF”格式。

3》在彈出的對話窗口中依次選擇“工具”-“選項”-“DXF選項”，再在選擇對象處鉤選，單擊“確定”，接著點“保存”即可。

4》將可見或要用的圖形選上就可以確定保存了，完成后退出當前存在文件，再次打開查看，即可發現頑固圖層已被刪除。

以上就是如何在CAD中刪除頑固圖層的幾種解決方法啦！有遇到同樣困擾的小伙伴可參考以上操作方法，希望對大家有所幫助！
