繪制cad圖紙時適當?shù)氖褂脠D層會給我們的繪制帶來很大的方便與快捷，但是我們?cè)谠O(shè)置圖層的時候也要注意遵循CAD圖層的設置原則。下面就來與大家分享一下吧！

使用工具：迅捷CAD編輯器專業版
免費下載

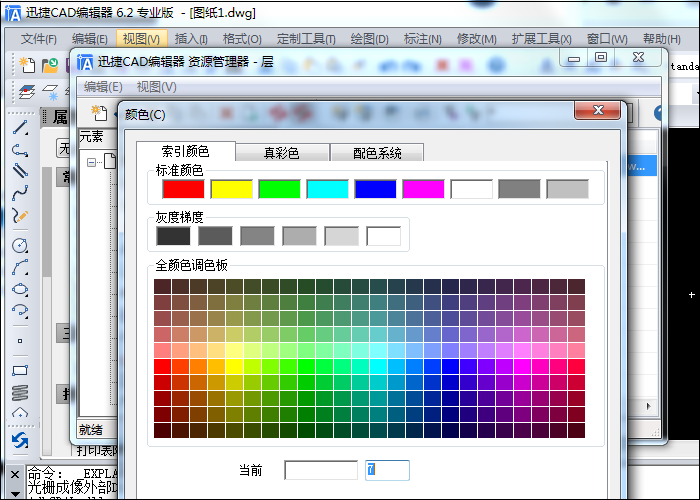

原則一： 圖層顏色定義

將CAD制圖軟件進行打開使用，有關圖層的設置內容有很多，除了圖名外，另外還有顏色、線形、線寬等等。日常在設置圖層時，就要定義好相應的顏色、線形、線寬。盡量不要根據自己的喜好選擇顏色。這樣做并不合理。

圖層的顏色定義要注意點：

一：對于不同的圖層，一般來說要用不同的顏色。有利于在畫圖時，才能夠在顏色上就很明顯的進行區分。反之，多個層同樣的顏色，那么在顯示時，難以分別被操作圖元屬于哪一個圖層上。

二：顏色的選擇也要考慮打印時線寬的粗細因素。在文件打印時，線形設置越寬的，該圖層就應該選用亮色系；反之，如果打印時，該線的寬度較細，那么該類圖層的顏色就應該選用8號或相近的顏色。

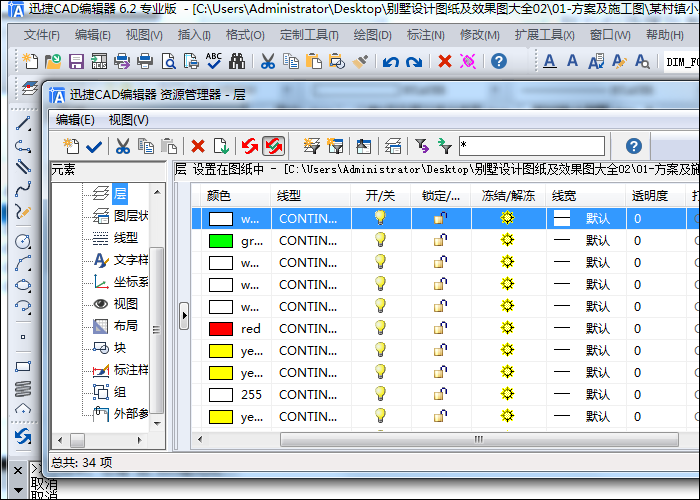

原則二：圖層精簡

不受專業和圖紙的限制，圖紙上的圖元可以用對應的規律來整理。例如建筑專業的圖紙，就平面圖而言，可以分為：柱、墻、軸線、尺寸標注、一般標注、門窗、家具櫥柜等。即建筑專業的圖紙，就按此分類來自定義文件圖層。在畫圖的時候，各圖元分別屬于哪種類型，就把該圖元放到相應得圖層中去。

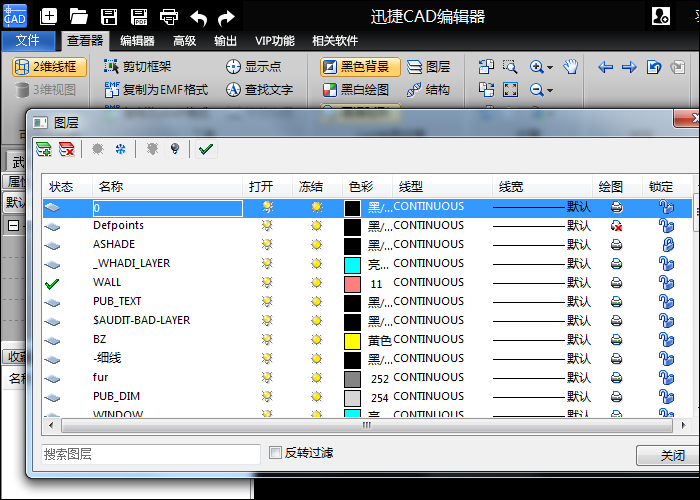

原則三：0層應用

0層的意義，其實是給我們定義塊的，我們盡量不要在0層上制圖。而建議用來定義塊。定義塊時，先將所有圖元均設置為0層（有特殊時除外），然后再定義塊。

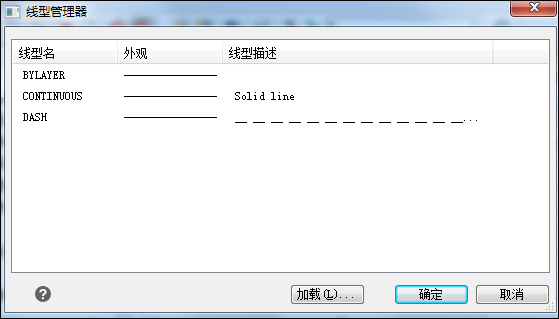

原則四：線型線寬設置

在圖層的線型設置前，先提到LTSCALE這個命令。一般來說，LTSCALE的設置常用值均應設為“1”，這樣有利于工作時進行圖紙交流。常用的線形有三種，分別是Continous連續線，*CAD_IS002W100點劃線，*CAD_IS004W100虛線。

一張圖紙是否好看、清晰，線寬的設置是其中重要的因素之一，這關系到是否層次分明。一張CAD設計圖中，含有細線，中等寬度線，粗線，這樣內容就明顯的豐富了。而且打印出來的圖紙，一眼看上去，也就能夠根據線的粗細來區分不同類型的圖元，墻，門窗，標注等讓人一目了然！因此，我們?cè)诰€寬設置時，注意將粗細明確。

PS:另外還有一點要注意，現在打圖有兩種規格，一是按照比例打印，這時候，我們的線寬可以用0.13\0.25\0.4這種粗細規格。如果是不按照比例打印A3規格，則線寬設置要比按比例的小一號0.09\0.15\0.3，這樣才能使小圖看上去清晰分明。在畫圖時也還有一點要注意，就是所有圖元的各種屬性（例如線型、顏色）等應與當前圖層保持一致。有助于圖面的清晰、準確和效率的提高。
