我們?cè)谌粘５墓ぷ魃钪校佑|到CAD繪圖設計的小伙伴們，常常用到CAD圖層管理的相關設置。這對于我們繪制好CAD圖紙非 常有幫助。小編今天就想給大家簡單的介紹一下關于CAD圖層管理的有關設置。

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：定制工具-迅捷CAD編輯器管理器-圖層管理

我們先運行CAD制圖軟件，并打開一張CAD圖紙。

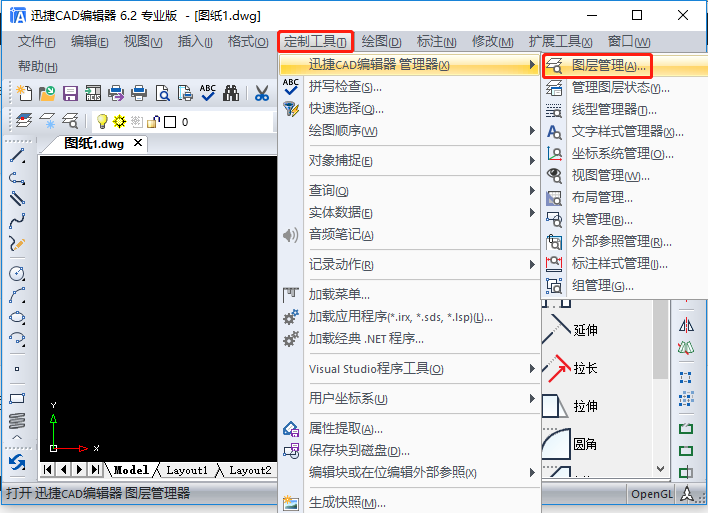

點擊菜單欄里的“定制工具-迅捷CAD編輯器管理器-圖層管理”按鍵，打開“圖層管理”彈窗。

步驟二：圖層的特性

在圖層管理器中，我們可以看到該CAD圖紙中的所有圖層。

圖層可以想象為沒有厚度的透明薄片,它具有以下特性:

①圖層可以是可見的（打開的），也可以是不可見的（關閉的）。

②只有可見圖層上的實體才顯示在屏幕上或在繪圖輸出設備上繪出；不可見的圖層上的實體仍然是圖形的一部分，只是它們不顯示或繪制出來。

步驟三：圖層管理具體分析

1.圖層名稱

每一個圖層都有一個名字,其中名為0(零)的圖層是 CAD自動定義的，其余的圖層名由用戶定義。

2.圖層的顏色及線型

圖層的顏色和顏色號：指該圖層上實體的顏色，不同的圖層可以設置不同的顏色號，顏色號中前7個數字已賦予標準顏色。

圖層的線型和線型名：每一個圖層都可以設置一種線型，線型的命名與層名相同。



3.圖層的鎖定/解鎖、凍結/解凍

根據（GB/T 14665-93）規定，在繪制機械圖樣時，各種圖層的線型與圖層名稱、屏幕顯示顏色的對應關系都有其規律性排列。

例如：圖層的線型名稱是粗實線，圖層名稱是01 ，屏幕上的顏色是白色。

同時我們可以直接點擊“圖層管理”彈窗里的鎖定/解鎖、凍結/解凍的圖標，來自定義設置圖層。

以上就是小編以迅捷CAD編輯器為例，給大家介紹的關于CAD圖層管理的設置簡單分析，希望能夠幫助到喜歡CAD繪圖設計的大家。喜歡的小伙伴們趕 快來試一下吧！
