雖說CAD制圖與看圖是一門專業性的技能，在CAD的圖層管理器中大家知道對于圖層的設置當中有開/關圖層、凍結圖層、鎖定圖層等選項。可是你了解CAD圖層嗎？如何進行正確的圖層管理？CAD圖層管理中凍結圖層與鎖定圖層有存在什么樣的區別呢？下面就來與大家分享一下這些圖層技巧。

使用工具：迅捷CAD編輯器標準版
免費下載
軟件簡介：

1.可以下載安裝迅捷CAD編輯器至計算機桌面。

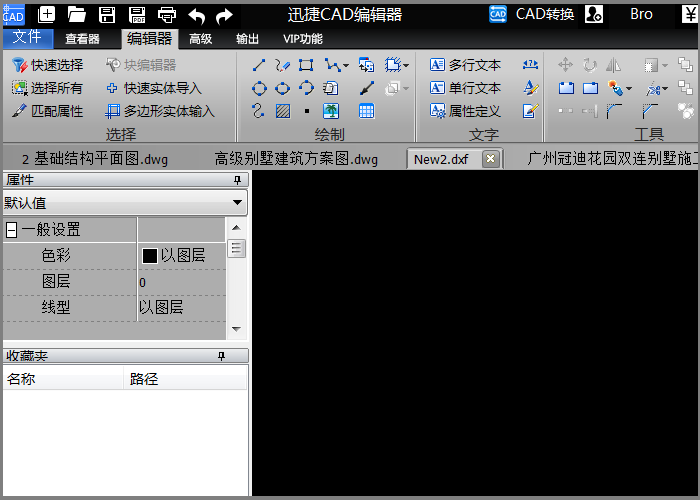

2.雙擊迅捷CAD編輯器標準版軟件，啟動軟件，進入軟件可操作窗口。

文件打開：

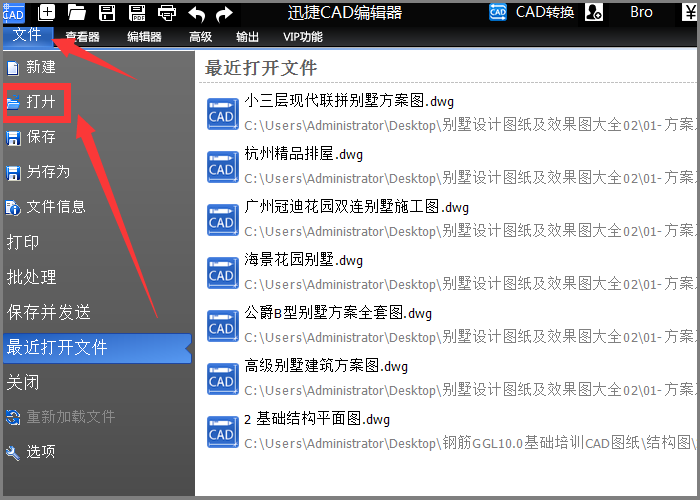

1.點擊‘文件’—‘打開’快速打開一份CAD圖紙文件。

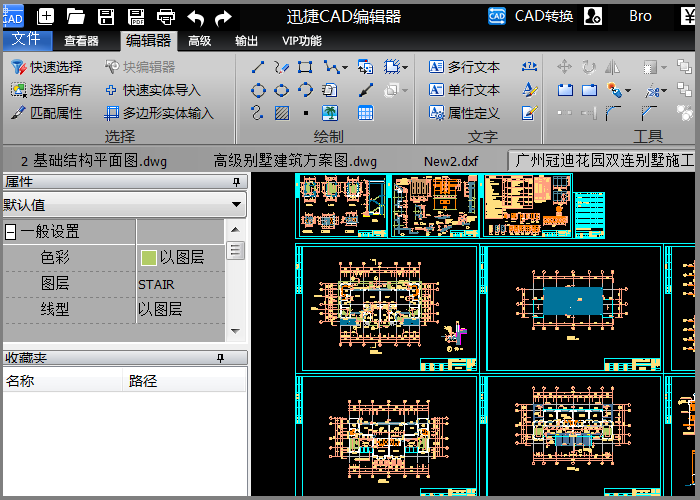

2.選擇“文件”—“近期打開”亦可打開需編輯的DWG圖紙。（這里以別墅施工圖為例）。

屬性切換：

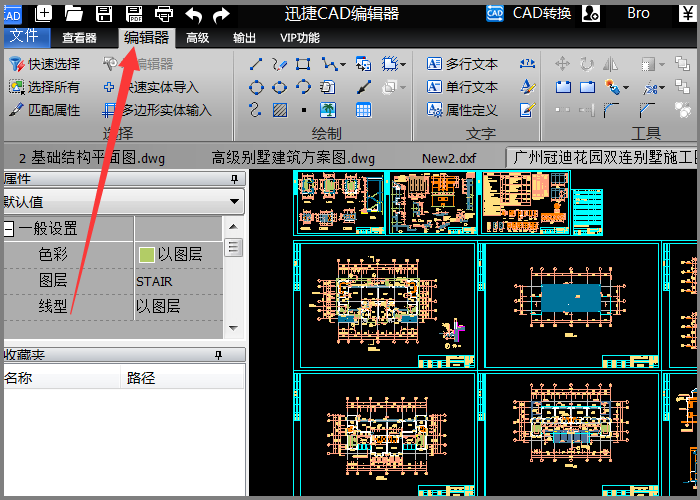

在軟件上方菜單欄，選擇切換至‘編輯器’屬性窗口。

圖層管理：

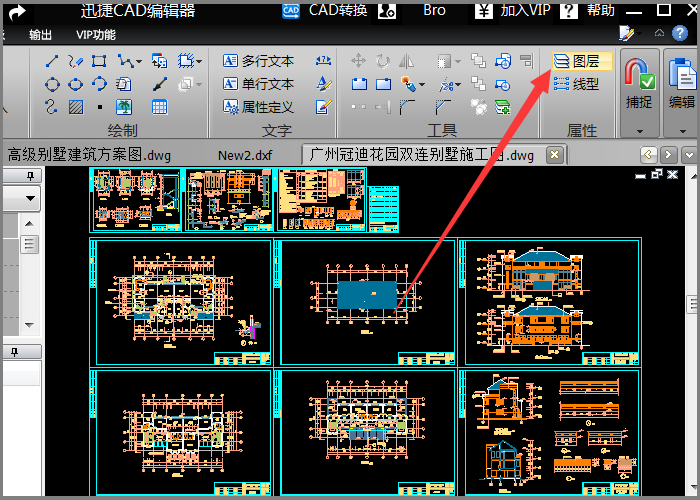

右上方屬性欄中，請選擇“圖層”（打開圖層對話框以管理圖層列表及屬性）。

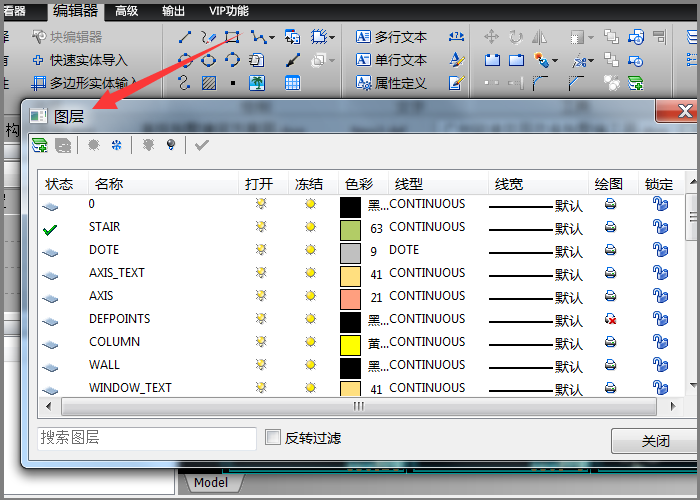

稍后在彈出的“圖層”窗口，分別有狀態、名稱、打開、凍結、色彩、線型、線寬、繪圖、鎖定等多功能界面。如圖所示：

凍結圖層與鎖定圖層共同點：

凍結和鎖定兩者的作用都是將確定的CAD文件圖層所繪制的圖形不可繪圖區顯示，即無法打?。?/p>

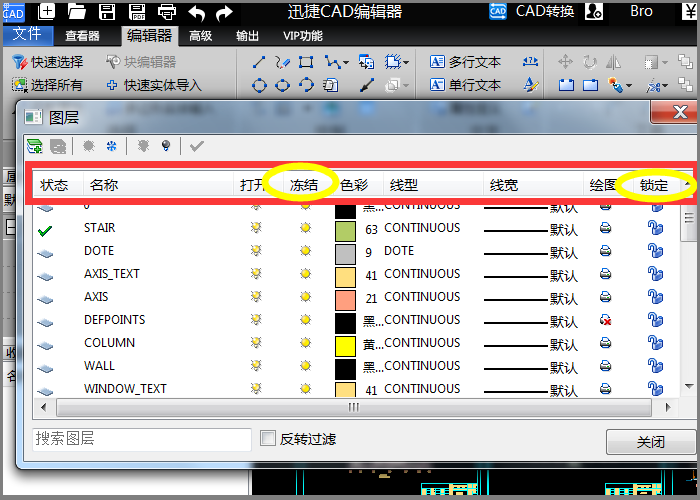

凍結圖層與鎖定圖層區別：

凍結圖層：凍結該位置圖層后，此圖層則不顯示并且被凍結的圖層無法被置為當前圖層且不能在該圖層上繼續完成繪制工作。

鎖定圖層：可將鎖定的圖層圖形的顏色顯示變微淺，鎖定該圖層上的圖元無法進行下一步編輯，只能夠作為參照進行標注或?qū)ο蟛蹲降群喴撞僮?，與此同時也不能改變鎖定圖層上圖形的位置參數和尺寸大小。

注意：常見的畫完即刻消失的圖形其實是錯誤的將繪制完成的圖形位于關閉圖層中，顯示為關閉的模式，因此無法顯示出來。

好啦！以上就是對迅捷CAD編輯器標準版，CAD圖層管理中凍結圖層與鎖定圖層的區別介紹，趕快拿小本本記下！希望對大家有所幫助！
