有時候我們?cè)诶L制CAD圖紙的時候，需要對圓形對象進行半徑或是直徑標注，但是如果一個圓弧半徑很大，在圖上標注半徑時尺寸線就會很長，影響美觀，這時候就需要使用折彎標注。

使用工具：迅捷CAD編輯器專業版
免費下載
1、雙擊桌面的迅捷CAD編輯器專業版，進入軟件的主界面后，打開需要編輯的CAD圖紙。

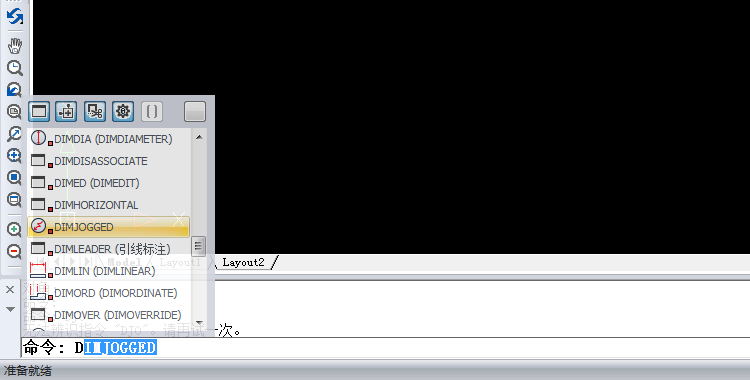

2、在軟件頂部菜單欄執行【標注】–【折彎】命令，或者在命令行輸入DIMJOGGED，按回車，執行折彎標注。

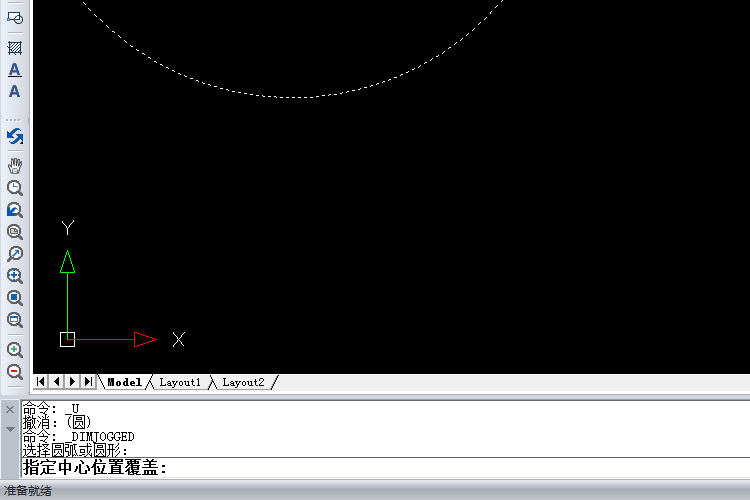

3、根據軟件底部命令行說明選擇需要標注的圓形或圓弧，如圖有個半徑很大的圓形，點擊該圓弧，這時命令行提示指定中心位置覆蓋。

4、點擊中心位置后，指 定尺寸線位置，鼠標選中合適的位置點擊確定尺寸線。

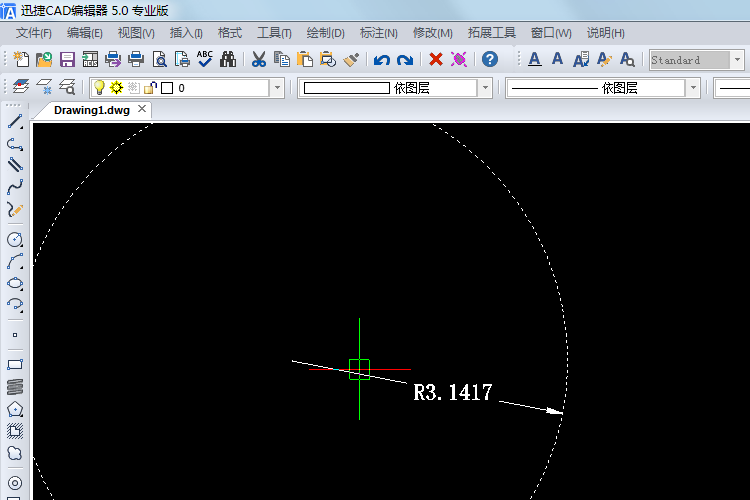

5、然后指 定折彎位置，移動鼠標選擇任意位置，即可確定折彎部分。
