在CAD（計算機輔助設計）繪圖過程中，角度標注是一項至關重要的技能。通過角度標注，設計師可以精確地表示圖形元素之間的角度關系，這對于確保設計的準確性和一致性至關重要。那么，如何在CAD中進行角度標注呢？本文將詳細介紹CAD角度標注的步驟，并推薦一款功能豐富的CAD編輯軟件——迅捷CAD編輯器，幫助大家輕松完成角度標注任務。

立即下載

一、了解CAD角度標注的基本概念

在進行角度標注之前，首先需要了解什么是角度標注。角度標注是指在CAD圖紙上，使用特定的命令和工具，測量并標注出兩條線或弧之間的夾角。這個夾角可以是任意度數，CAD軟件會根據用戶的選擇和設置，自動計算出角度值，并在圖紙上顯示出來。

二、選擇適合的CAD角度標注命令編輯軟件

在進行CAD角度標注時，選擇一款功能豐富、操作簡便的CAD編輯軟件是關鍵。迅捷CAD編輯器作為一款專業的CAD編輯工具，具備豐富的標注功能、高效的性能表現和直觀的操作界面，非常適合初學者和專業人士使用。它不僅可以快速完成角度標注任務，還支持多種CAD文件格式導入導出，方便用戶在不同軟件之間進行數據交換。

三、使用迅捷CAD編輯器進行角度標注的操作步驟

下面，我們將以迅捷CAD編輯器為例，詳細介紹如何進行CAD角度標注：

打開迅捷CAD編輯器并導入圖紙：首先，啟動迅捷CAD編輯器軟件，并打開需要進行角度標注的CAD圖紙。

選擇角度標注命令：在軟件界面上方的菜單欄中，找到并點擊“標注”選項，然后在下拉菜單中選擇“角度”命令。

指定角度標注的起點和終點：在圖紙上選擇需要標注的角度的起點和終點，通常這會是兩條線或弧的交點。

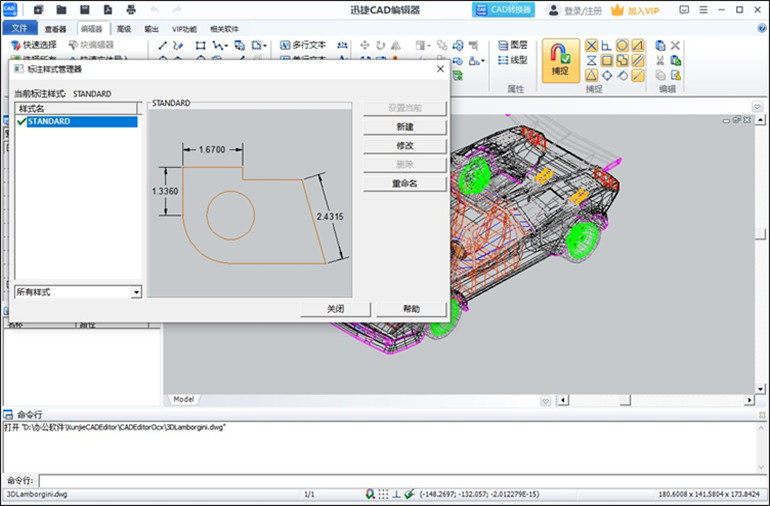

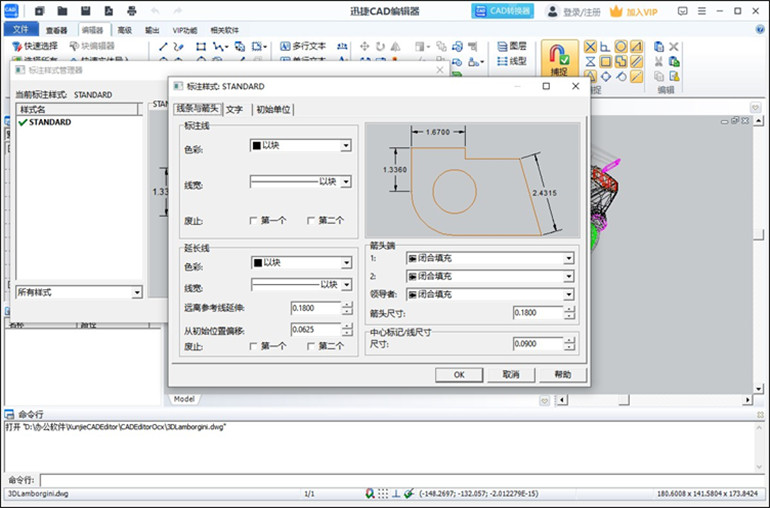

調整標注樣式和位置：根據需要，可以調整標注的樣式、字體、大小等屬性，以及標注在圖紙上的位置。

完成角度標注：確認無誤后，點擊鼠標完成角度標注。此時，CAD圖紙上將會顯示出測量得到的角度值。

四、CAD角度標注的注意事項和技巧

在進行CAD角度標注時，需要注意以下幾點：

①確保圖紙比例正確：在進行角度標注之前，需要確保CAD圖紙的比例設置正確，否則測量得到的角度值可能會有誤。

②選擇合適的標注樣式：根據需要選擇合適的標注樣式，使標注結果更加清晰易讀。

③利用輔助工具：在進行角度標注時，可以利用CAD軟件提供的輔助工具，如捕捉、追蹤等功能，提高標注的準確性和效率。

通過本文的介紹，相信大家已經掌握了在CAD中進行角度標注的方法和技巧。迅捷CAD編輯器作為一款功能豐富的CAD編輯軟件，將幫助大家輕松完成角度標注任務，提高設計工作的準確性和效率。希望本文能為大家的CAD學習和實踐帶來幫助，祝大家在CAD設計的道路上越走越遠！
