CAD公差標注是機械制造和工程設計領域中非常重要的一個環節。正確的公差標注可以確保制造過程的準確性和質量控制，因此，掌握CAD公差標注的方法和操作技巧對于工程師和設計師來說非常重要。本文接下來就給大家介紹借助迅捷CAD編輯器進行CAD公差標注，一起來看看吧。

立即下載

一、公差標注的意義和應用場景

公差標注是機械制造和工程設計中的重要環節，它規定了零件加工和裝配過程中的允許偏差范圍。公差標注的準確性和合理性直接影響到零件的互換性和整機的性能。公差標注通常包括尺寸公差、形狀公差、位置公差和跳動公差等。

二、準備工作

在進行CAD公差標注之前，需要準備好以下工具和環境：

CAD軟件：如迅捷CAD編輯器。迅捷CAD編輯器是一款專業的CAD圖紙編輯軟件，支持多種文件格式，如DWG、DXF、DWT、DWF等，可以幫助用戶進行二維和三維 CAD 圖紙的編輯和瀏覽。

公差標準文檔：根據實際需求選擇相應的公差標準，如ISO、JIS等。

熟悉CAD軟件的操作：了解如何創建和編輯圖形元素，如線條、文本等。

三、CAD公差標注操作教程

以下是一份簡單的CAD公差標注操作教程：

1、打開迅捷CAD編輯軟件，并創建一個新的圖形文檔。

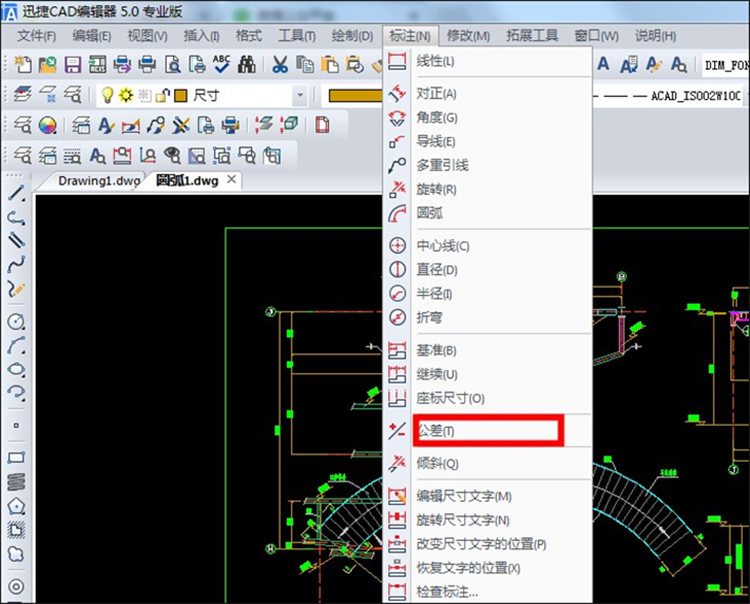

2、選擇公差標注樣式：根據實際需求選擇線性尺寸公差或角度公差等樣式。其中TOL則是公差標注的快捷鍵，更多CAD快捷鍵知識可參考本站：經典CAD快捷鍵命令大全

3、確定標注尺寸：選擇需要標注的尺寸，可以是線性尺寸或角度尺寸等。

4、輸入公差數值：在標注元素中輸入公差數值。

5、調整標注位置和方向：根據需要調整標注元素的位置和方向，以確保清晰可見。

6、保存圖形文檔，并導出公差標注結果為常用的文件格式，如DXF、DWG等。

四、總結

CAD公差標注是機械制造和工程設計中的重要環節，正確的公差標注可以確保制造過程的準確性和質量控制。本文介紹了CAD公差標注的方法和操作技巧，并通過具體案例進行了說明。掌握CAD公差標注技巧對于工程師和設計師來說非常重要，可以提高工作效率和減少錯誤。

好啦，今天關于“CAD公差標注怎么標”的教程就分享到這里，大家看完本文后是否對如何標注CAD公差有了一定的了解呢？希望本文內容可以幫助大家~
