尺寸標注是圖紙的重要組成部分，它可以幫助我們分辨CAD圖紙中各種圖層的位置關系，將其和形狀等進行數字化，直觀表達圖形尺寸，是施工人員現場施工的主要依據。

尺寸標注包括標注文字、尺寸線、尺寸界限和箭頭等，這里給大家講解下CAD標注基本基礎的方法。

使用工具：迅捷CAD編輯器專業版
免費下載
【標注線性】

線性命令是較為常用的尺寸標注工具，它的主要作用是標注兩點之間的水平尺寸或垂直尺寸，執行線性命令方法如下：

運行迅捷CAD編輯器，執行【標注】-【線性】命令。

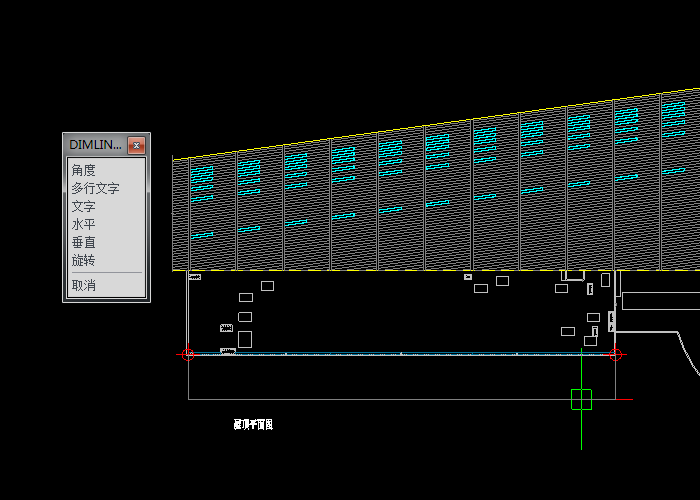

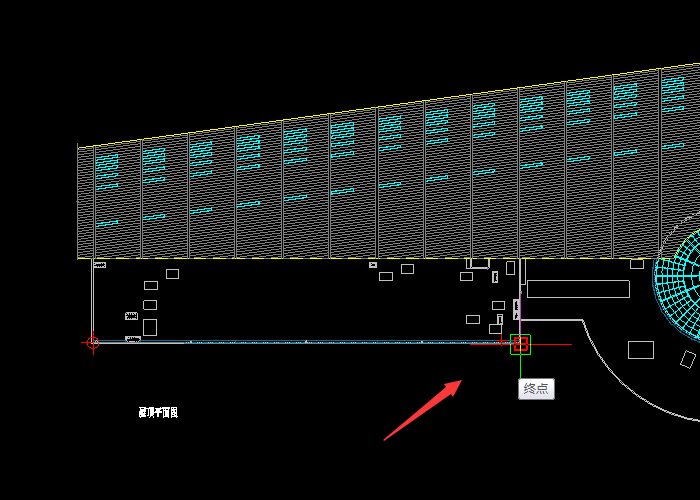

執行線性命令后，光標選擇標注的終點，在命令行出現的提示中有如下選擇：角度、多行文字、文字、水平、垂直、旋轉。

【角度】：設置尺寸文字的旋轉角度。

【多行文字】：選擇命令后，可在打開【文字編輯器】中編輯尺寸文字內容。

【文字】：手動編輯尺寸文字的內容。

【水平】：標注兩點之間的水平尺寸，選擇該命令后，標注的始 終不會隨著光標的移動而變動，將會一直保持對象的水平尺寸。

【垂直】：標注兩點之間的垂直尺寸，選擇該命令后，標注的始 終不會隨著光標的移動而變動，將會一直保持對象的垂直尺寸。

【旋轉】：設置尺寸線的旋轉角度。

以上是對CAD標注尺寸基本命令的簡單介紹，希望對你有所幫助。
