在當今的設計領域，CAD軟件已經成為不可或缺的一部分。它們可以幫助我們創建、編輯和共享復雜的二維和三維設計。然而，對于設計師來說，準確地標注尺寸同樣重要。那么，哪款CAD軟件可以方便地進行尺寸標注呢？在本文中，我將向大家推薦一款實用的工具——迅捷CAD編輯器，并分享如何使用它進行尺寸標注的教程。

標注尺寸的CAD軟件介紹

立即下載
迅捷CAD編輯器是一款專門針對設計師和工程師的實用工具，其豐富的功能使其成為許多專業人士的工具之一。這款軟件支持各種主流CAD文件格式，如DWG、DXF、DGN等，可以輕松導入并編輯它們。同時，迅捷CAD編輯器提供了豐富的繪圖和編輯工具，使得標注尺寸變得簡單而高效。

CAD標注尺寸的操作教程

1、打開設計圖紙：在迅捷CAD編輯器軟件中打開需要進行標注尺寸的設計圖紙。

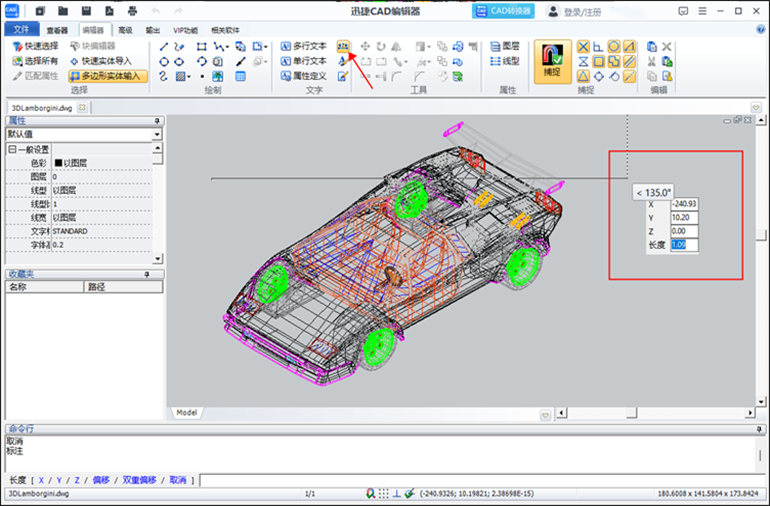

2、選擇標注尺寸工具：在軟件工具欄中選擇適合的標注尺寸工具，如線性尺寸工具、角度尺寸工具等。

3、繪制尺寸標注：使用標注尺寸工具，在設計圖紙上繪制尺寸標注線，并輸入相應的尺寸數值。

4、調整尺寸樣式和位置：根據需要，調整尺寸標注的樣式、文字大小和位置，以使其清晰可讀并與設計圖紙相適應。

5、復查和編輯：復查標注尺寸的準確性，并根據需要進行修改和編輯。

6、保存和導出：保存標注尺寸后的設計圖紙，并導出為需要的格式，如DWG、DXF等。

在使用迅捷CAD編輯器進行標注時，有幾點需要注意。首先，要確保標注的精度和準確性，這可以通過設置比例尺和單位來實現。其次，要合理使用不同的標注命令，以滿足不同場合的需求。最后，熟練掌握快捷鍵和自定義快捷鍵可以提高標注的速度和準確性。

結論

標注尺寸是CAD設計中不可或缺的一部分，它能夠提供準確的尺寸描述，為設計和制造提供便利。推薦使用迅捷CAD編輯器軟件，它提供了豐富的標注尺寸功能，能夠滿足各種CAD設計的需求。通過學習和使用CAD標注尺寸工具，我們能夠更好地表達設計意圖，提高設計效率和準確性。
