cad如何標注尺寸？在現代工程設計和建筑領域，CAD軟件已成為不可或缺的工具。尺寸標注作為CAD繪圖中的關鍵環節，能夠清晰地表達設計意圖，確保圖紙的準確性和可讀性。無論是機械設計、建筑設計還是電子電路設計，掌握尺寸標注的方法都是提升繪圖效率和質量的重要技能。本文將詳細介紹CAD尺寸標注的方法，幫助大家輕松掌握繪圖的關鍵技巧。

立即下載

使用迅捷CAD編輯器進行尺寸標注

迅捷CAD編輯器是一款功能強大且易于使用的CAD繪圖工具，它在尺寸標注方面具有一定優勢。迅捷CAD編輯器的界面簡潔直觀，操作流程簡單易懂，即使是初學者也能快速上手。

另外，軟件支持主流的CAD文件格式，如DWG、DXF等，這意味著你可以輕松打開和編輯由其他CAD軟件創建的圖紙，并進行尺寸標注。

使用迅捷CAD編輯器進行尺寸標注的具體步驟

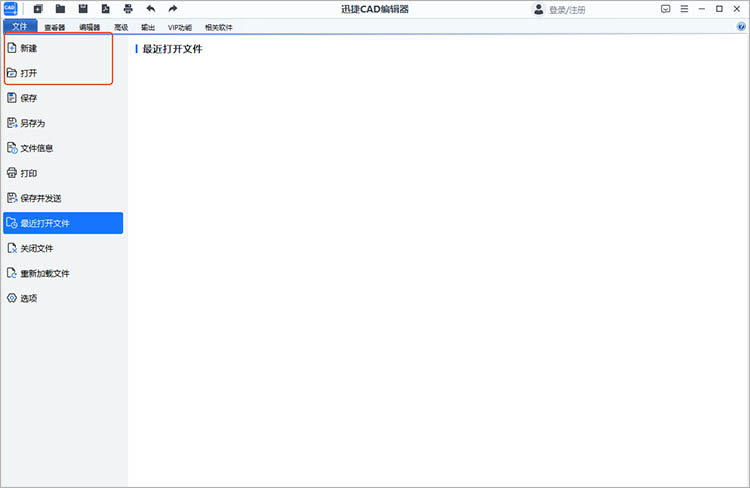

1.打開軟件

啟動迅捷CAD編輯器，點擊【打開】按鈕，打開一份CAD文件?；蛘?，點擊【新建】創建一個新的繪圖文件，在繪圖區繪制所需的圖形，例如直線、圓、弧等。

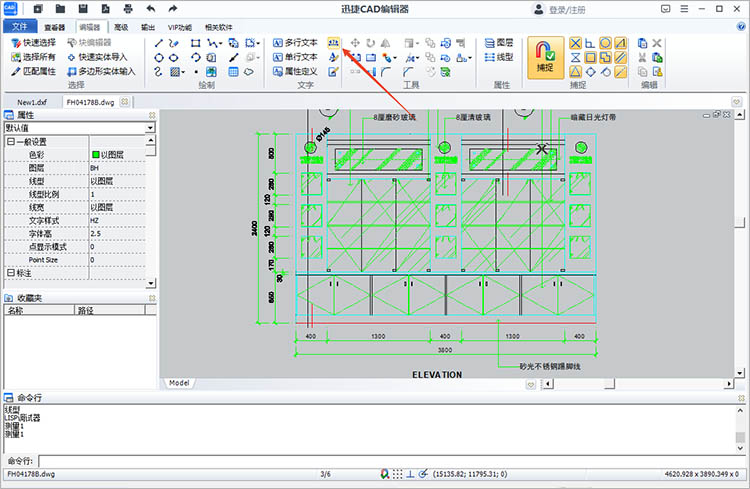

2.啟用標注工具

在軟件的工具欄中找到【標注】功能按鈕，點擊啟用。

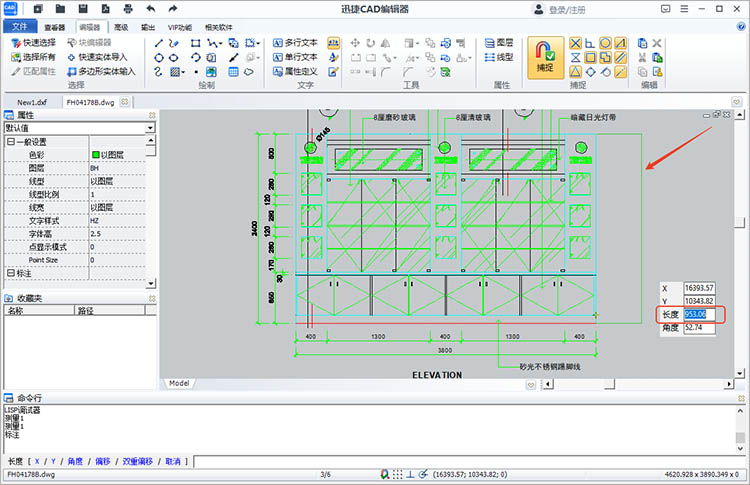

3.執行標注操作

以線性標注為例，在繪圖區依次點擊要標注的直線起點和終點，軟件會自動計算并顯示該直線的長度。

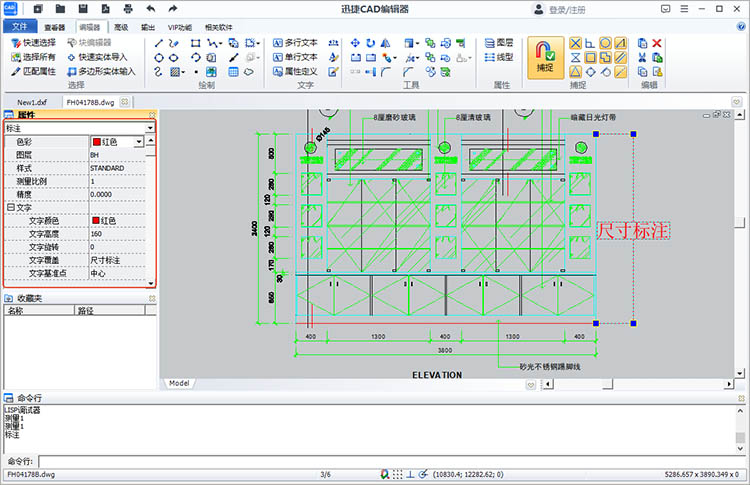

4.調整標注樣式

迅捷CAD編輯器允許用戶自定義標注樣式。在標注過程中，可以點擊標注樣式管理器，對尺寸線的顏色、線型、箭頭樣式、文字字體和大小等進行調整，使標注更加美觀、清晰。

5.保存與輸出

完成尺寸標注后，點擊【文件】-【保存】，將繪圖文件保存為CAD格式。如果需要將標注后的圖紙輸出為其他格式，迅捷CAD編輯器也提供了便捷的導出功能，滿足用戶在不同場景下的使用需求。

通過本文對使用迅捷CAD編輯器進行尺寸標注的詳細介紹，相信大家對“cad如何標注尺寸”有了更深入的認識。迅捷CAD編輯器憑借簡潔直觀的界面、便捷的操作流程以及強大的文件格式兼容性，讓尺寸標注變得輕松，有需要的小伙伴們可以親自嘗試起來。
