在CAD設計中，比例設置至關重要，它直接影響圖紙的準確性和實用性。無論是建筑設計、機械制圖，還是其他工程領域，精確的比例都是確保設計方案得以順利實施的基礎。cad如何調整比例？本文將深入探討CAD中調整比例的多種方法，并重點介紹如何在迅捷CAD編輯器中快速掌握比例設置技巧。

立即下載

CAD比例調整的重要性

在CAD設計中，比例代表著圖紙上對象尺寸與實際尺寸之間的關系。選擇合適的比例對于確保圖紙的清晰度和準確性至關重要，比例不當會導致圖紙難以閱讀，甚至出現設計錯誤，從而影響工程的順利進行。

CAD比例調整的常用方法

迅捷CAD編輯器提供了多種調整比例的方法，以下介紹兩種常用的方法：

1.通過命令行進行縮放

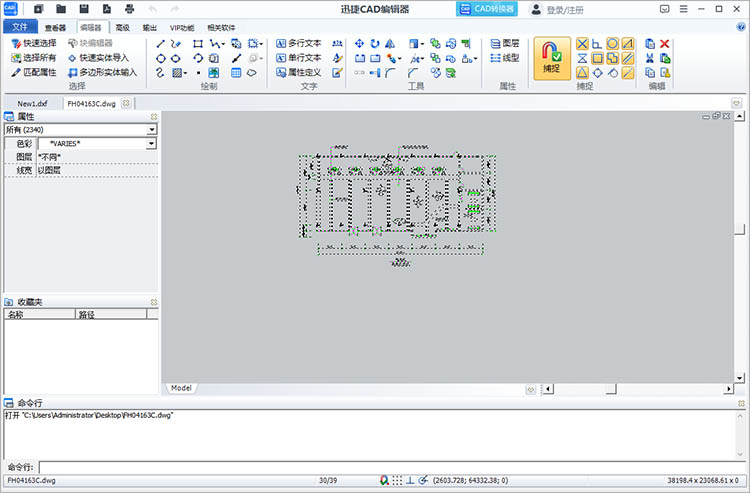

①使用迅捷CAD編輯器打開想要處理的CAD文件。

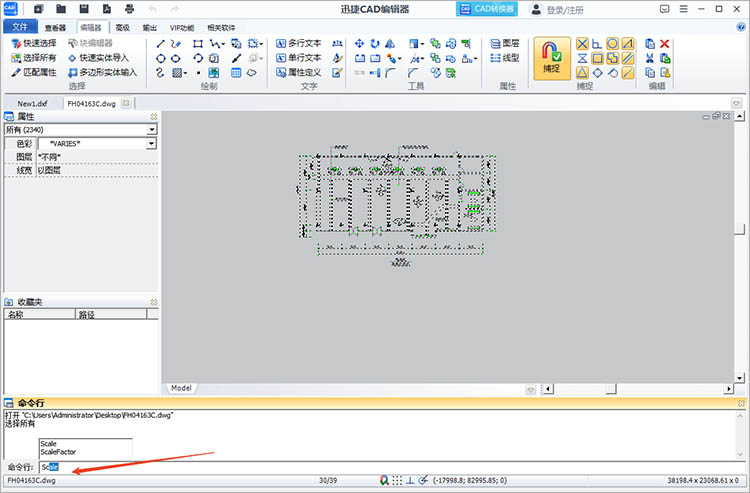

②用鼠標框選需要縮放的內容，然后在命令行中輸入縮放快捷鍵SC。

③按回車鍵啟動縮放命令，并且指定一個基準點，將該點作為縮放操作的參考點。

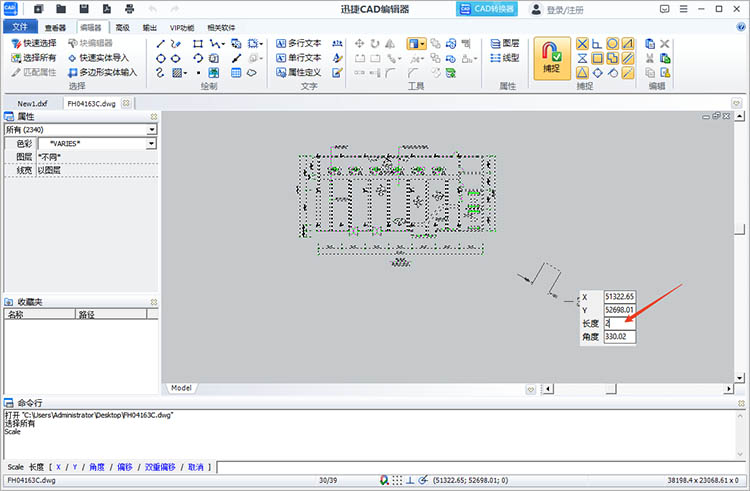

④在彈出的窗口中，輸入縮放比例，然后按Enter鍵確認，選中的內容將自動進行比例調整。

2.通過“編輯器”菜單

①導入需要縮放的CAD圖紙文件，在編輯區中，通過框選、點選等方式，選擇需要進行縮放的圖形對象。

②在軟件上方的功能欄中找到【編輯器】，選擇其中的【比例】工具。迅捷CAD編輯器提供兩種比例調整工具，分別是【絕對比例】和【相對比例】。

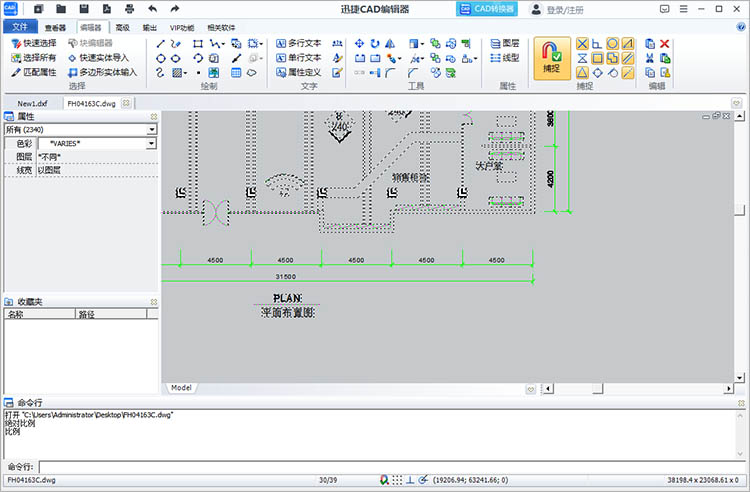

③使用鼠標，在圖中合適的位置點擊選擇一個縮放點。輸入縮放比例后，按Enter鍵確認，圖形將按照指定的比例進行縮放。

使用迅捷CAD編輯器進行CAD比例調整的優勢

1.操作簡單便捷，通過界面按鈕或命令輸入即可快速完成。

2.支持等比例縮放，保障圖形結構不變形。

3.兼容多種主流CAD格式，無需格式轉換直接操作。

在CAD設計中，掌握“cad如何調整比例”是提升繪圖效率與質量的關鍵。通過本文介紹的操作方法，可以快速實現比例調整。迅捷CAD編輯器憑借操作便捷、準確縮放及格式兼容等優勢，助力設計師輕松應對比例設置難題，讓設計之路更加順暢。
