我們?cè)谌粘５腃AD制圖工作中，常常會接觸各種各樣的CAD制圖技巧。其中就有CAD制圖過程中，如何設置不等比例縮放。今天小編就和大家簡單的解說一下。演示操作如下：

使用工具：迅捷CAD編輯器專業版
免費下載

繪制CAD圖形

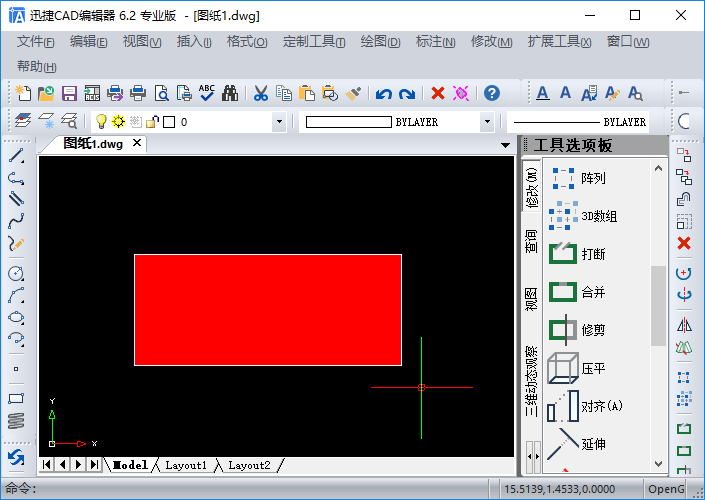

運行迅捷CAD編輯器，然后任意繪制一個簡單的CAD圖形作為素材。

創建CAD圖塊

將繪制的CAD素材圖形自定義成塊，方式有：

1.命令行：在命令行里我們輸入“BLOCK”命令，調用【塊定義】彈窗。

2.菜單欄：點擊【繪圖】-【塊】-【創建塊】命令選項，調用【塊定義】彈窗。

在【塊定義】彈窗中，我們給創建的CAD圖塊取一個名稱“長方形塊”，然后點擊“拾取基點”按鈕，在繪圖框中選中基點方便于作圖，之后點擊“確定”按鈕即可。

這時候，我們雙擊一下已經命名為“長方形塊”的CAD圖形，會發現這個CAD圖形已經創建成塊了。

插入CAD圖塊

之后我們需要調用插入CAD圖塊選項：

1.命令行：在命令行里我們輸入“INSERT”命令，調用【插入塊】彈窗。

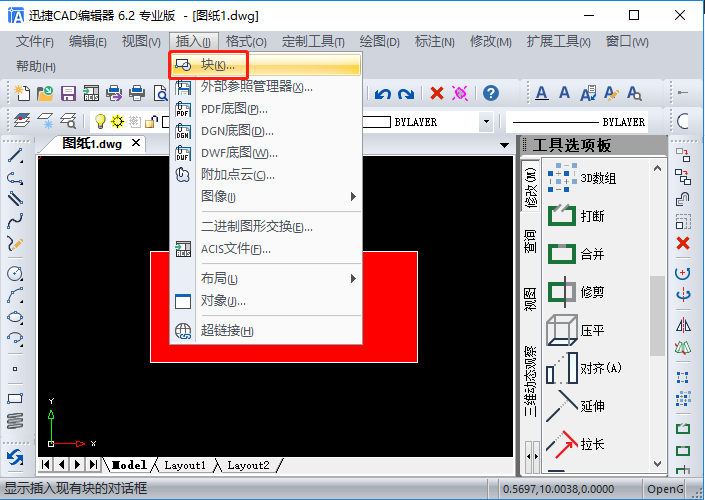

2.菜單欄：點擊【插入】-【塊】命令選項，調用【插入塊】彈窗。

設置不等比例縮放

在【插入塊】彈窗中，找到比例設置選項框，取消“統一比例”的勾選。

然后可以設置不等比例縮放，例如：想要縮放的是Y軸，只將Y軸的比例調小即可，設置好比例后，點擊“確定”按鈕即可。

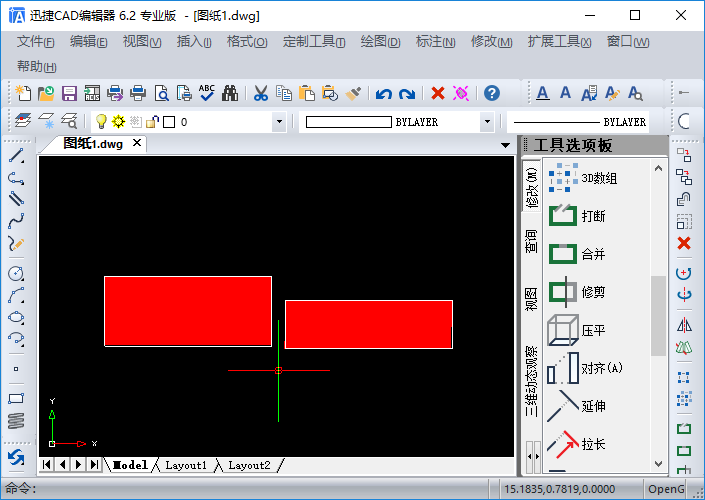

如圖所示對比效果，可以看到長方形塊的Y軸比例成功縮小。

以上就是在迅捷CAD編輯器專業版里，操作CAD圖紙如何設置不等比例縮放的演示方法。大家可以自己下載安裝迅捷CAD編輯器嘗試一下。
