對于熟悉操作CAD制作的朋友，想必知道在CAD圖紙制作過程中，標注尺寸是一個非常重要的環節。準確的尺寸標注不僅能夠提高工作效率，還可以避免因尺寸錯誤而導致的后續問題。而如何快速、準確地標注尺寸則是CAD繪圖人員需要掌握的一項基本技能。本文將為大家介紹一些常用的CAD標注尺寸方法和技巧，讓大家在繪圖過程中更加得心應手。

借助工具：迅捷CAD編輯器

立即下載

這是一款應用于圖紙DWG格式文件的編輯軟件，主要為DWG、DXF等文件格式圖紙?zhí)峁g覽、編輯功能。具備多種CAD編輯工具，可以對CAD圖紙進行各種操作，方便快捷。這里接下來來看下CAD標注尺寸的具體圖文教程。

DIM命令是標注尺寸的常用命令，可以快速、準確地標注線段、圓弧、圓等圖形的尺寸。在迅捷CAD編輯器上使用DIM命令可以大大提高標注尺寸的效率，CAD快速標注尺寸操作步驟簡要說明如下：

1、打開迅捷CAD編輯器，選擇需要標注尺寸的對象。

2、輸入DIM命令，進入標注狀態。

3、選擇要標注的對象，迅捷CAD編輯器會自動識別出對象的尺寸并進行標注。

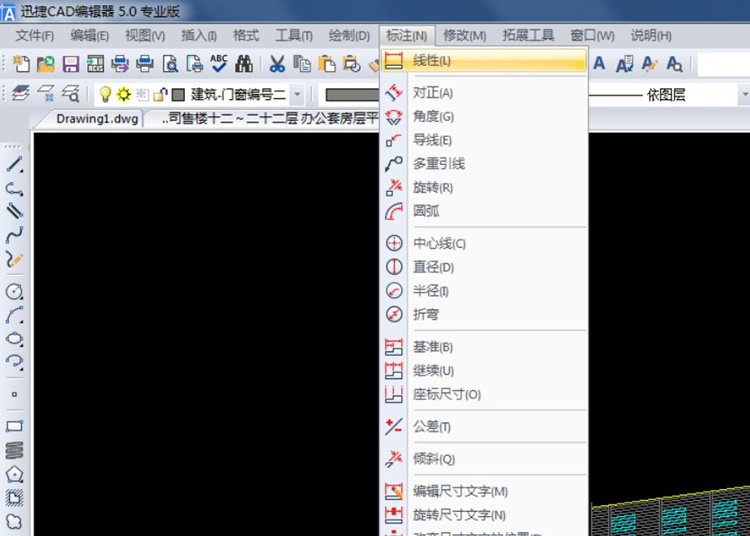

首先打開迅捷CAD編輯器軟件，導入CAD圖紙文件后，在菜單欄中執行“標注”命令，可見這里有“線性、角度、直徑、半徑及圓弧等”命令，其中常見的“線性”的主要作用是標注兩點之間的水平尺寸或垂直尺寸。

執行線性命令后，光標選擇標注的終點，在命令行出現的提示中有角度、多行文字、文字等多種選擇，大家可以根據個人需要選擇不同方向的尺寸標注。

注意：如果CAD標注尺寸后不顯示數字的話，那可能是CAD標注太小導致的，需要調整CAD尺寸標注數字大小。

好啦，以上就是今天關于“如何快速標注CAD圖紙上的尺寸”的簡要介紹了，有需求的小伙伴可以參考本文在迅捷CAD編輯器上選擇合適的方法進行標注。這些方法可以大大提高標注尺寸的效率，使操作起來更加得心應手。
