?在CAD制圖軟件中，設計師們會在繪制的過程中根據圖紙的設計類型來設置標注樣式和文字樣式？那么CAD軟件如何設置標注樣式和文字樣式呢？今天小編就來教教大家操作方法。

使用工具：迅捷CAD編輯器標準版
立即下載

標注樣式設置方法

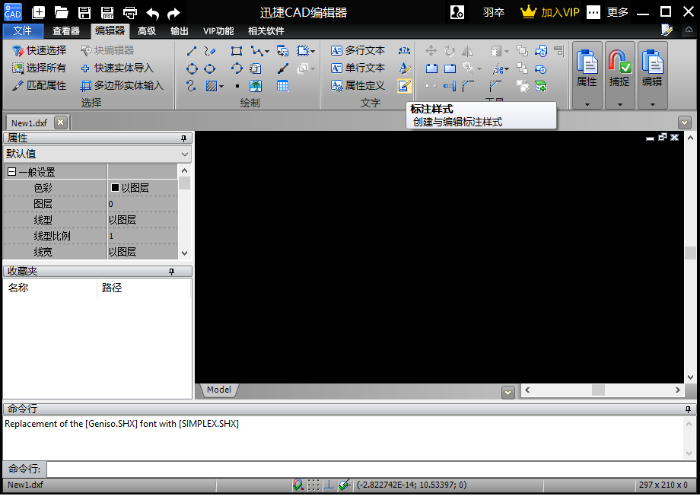

1.將迅捷CAD編輯器進行啟動，進入到操作界面中，菜單欄切換到“編輯器”選項中，之后在點擊選擇【標注樣式】創建與編輯標注樣式選項。

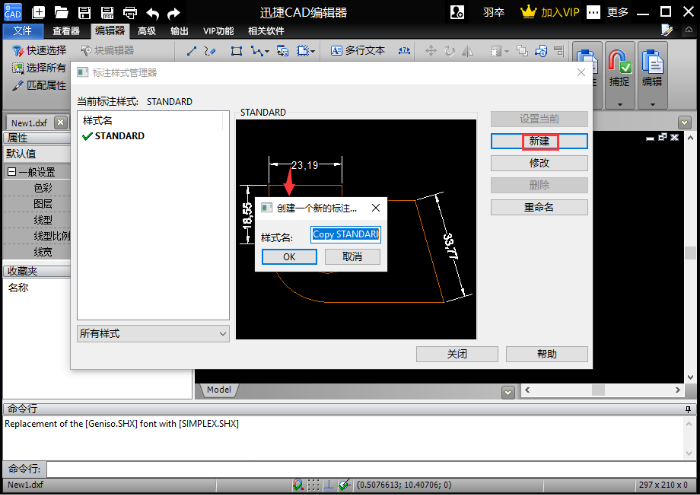

2.進入到【標注樣式管理器】界面中，點擊【新建】選項后，就可以創建一個新的標注樣式。

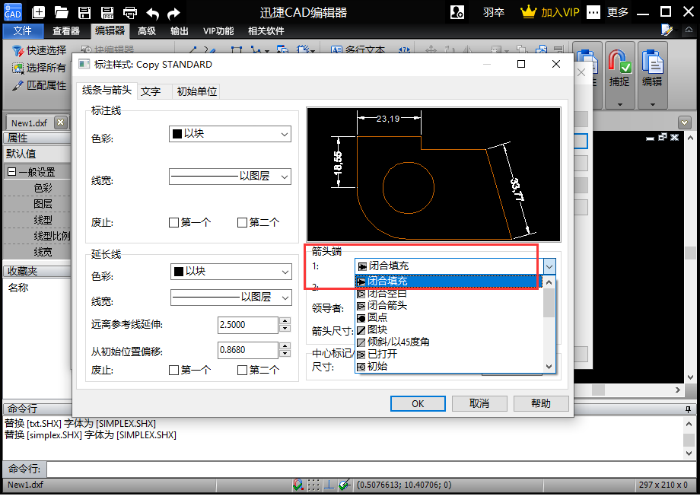

①線條與箭頭

箭頭采用系統默認的標記樣式，對標注線的色彩進行設置，線寬以及其他設置保持為默認設置即可。

接著，在箭頭的閉頭端可以設置為【閉合填充】選項。

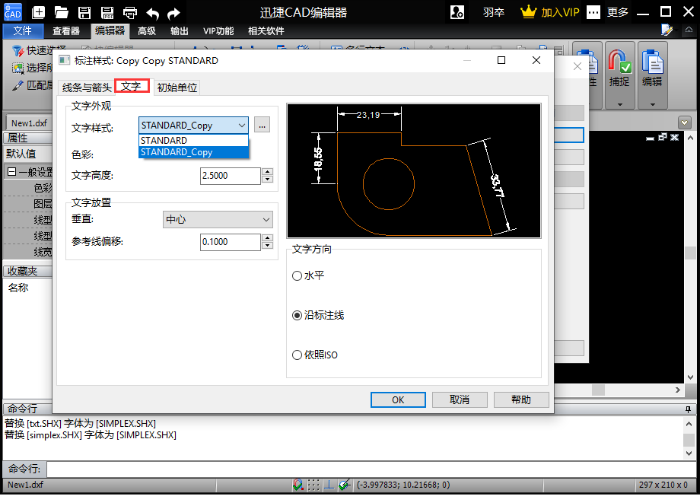

②文字

文字樣式中可以重新對樣式進行選擇；文字高度設置為2.5mm就可以了；文字放置位置使用垂直中心;參考線便宜為0.1mm（表示文字與參考偏移線之間的距離）；文字方向采用沿標注線。

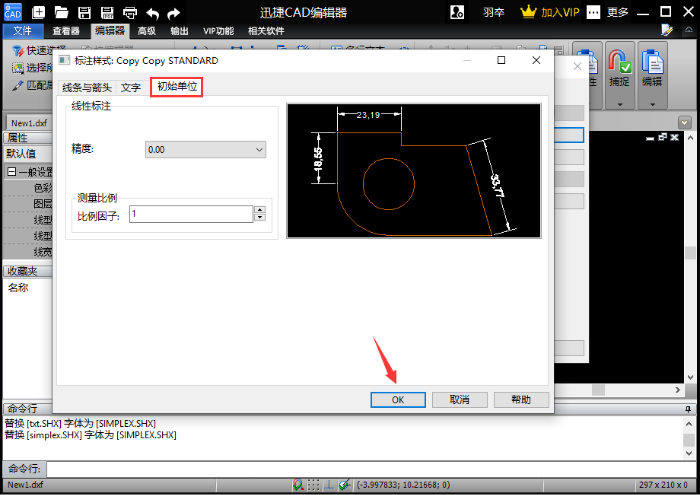

③初始單位

精度可以根據繪制圖紙的要求大小來進行設置，測量比例因 子為1。

文字樣式設置方法

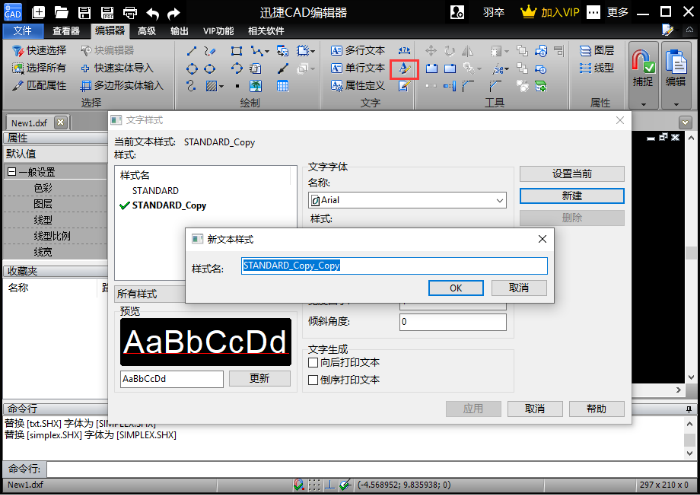

1.選擇【文字樣式】選項按鈕，界面自動跳轉到文字樣式界面中后，可以點擊【新建】選項創建一個新文本樣式。

2.之后可以在文字字體中對字體名稱進行選擇設置，設置的效果可以在右下方的預覽樣式中進行查看。

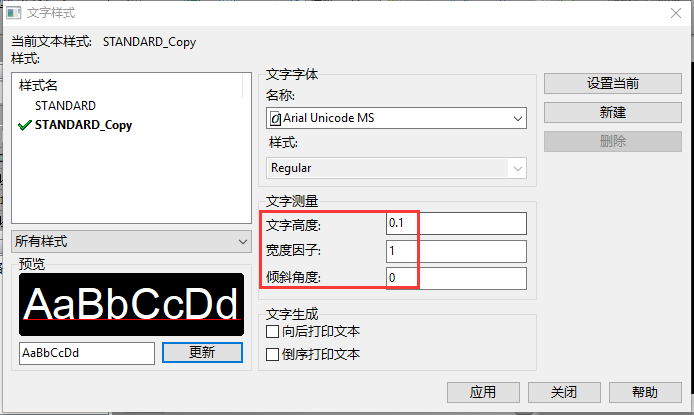

3.將文字高度設置為0.1,寬度為1，其他選項保持默認選項。

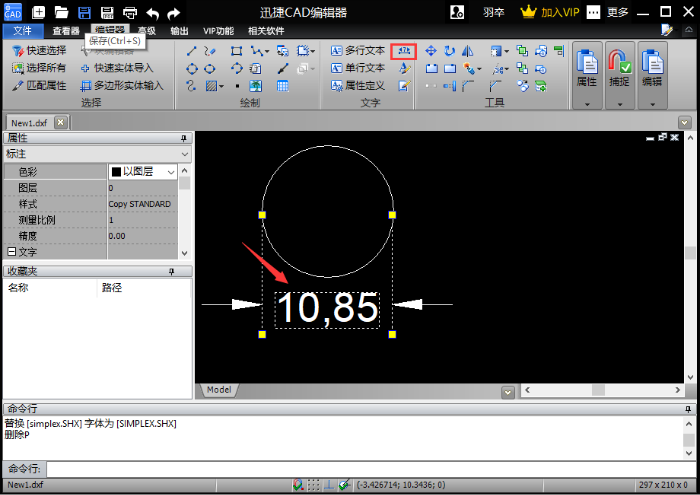

4.而后，可以點擊軟件上方中的【平行標注】選項，對標注內容效果進行查看。查看后可點擊“保存”選項進行儲存。

以上就是給大家分享的CAD軟件如何設置標注樣式和文字樣式的操作方法，大家根據以上方法即可完成操作。如需了解其他CAD編輯器使用教程，可以在迅捷CAD【軟件幫助】中查看。
