我們再使用CAD繪圖軟件繪制圖紙時，通常會在圖紙中標注圖形的角度度數，但是CAD標注不顯示數字怎么辦？下面本編教程小編就來教教大家具體操作方法，以下就是具體演示步驟：

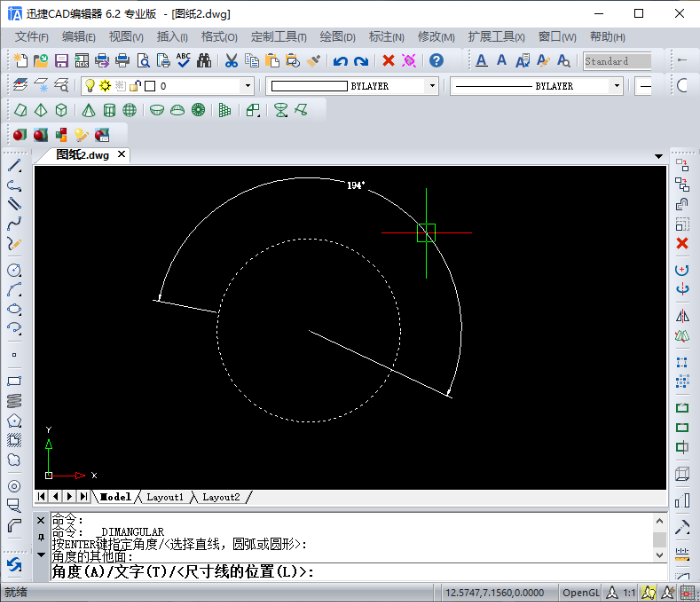

先繪制一個圖形，繪制完成后在點 擊【標注】-【角度】選項后分別點擊這個圓邊的任意兩個點，就會發現標注的角度數值并沒有在弧線上。

出現以下情況就可能是繪制的圖形太大而我們進行標注的數值太小，就會導致標注的數值看不見，當我們將圖形放大后就會出現標注的數值。這種情況有兩種解決方法：

方法一：迅捷CAD編輯器專業版

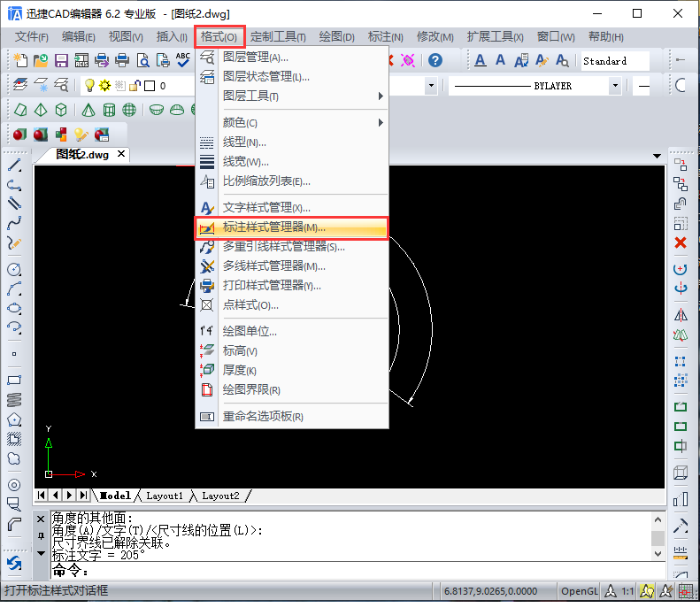

1.將CAD制圖軟件進行打開，點擊【格式】選項中的【標注樣式管理器】選項命令，如圖所示：

2.在界面中就會跳轉出【標注樣式管理器】對話框，點擊當前使用的標注樣式后后在點擊【修改】選項。

3.在跳轉出的【修改標注樣式】中點擊【文字】選項，然后在【文字高度】中把高度值修改的大一些，在點擊【確定】按鈕，這樣我們進行標注的數值就會顯示出來了。

方法二：迅捷CAD編輯器標準版

1.需要將迅捷CAD編輯器啟動，在界面中繪制一個圓，點擊【編輯器】選項，在文字功能區中在點擊【標注】選項來添加一個平行的標注，但是標注的數字不顯示。

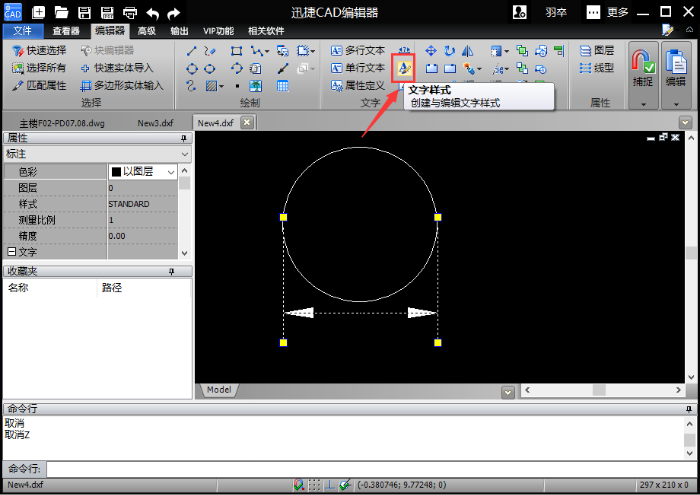

2.接下來，我們就需要在點擊文字功能區中的【文字樣式】選項。

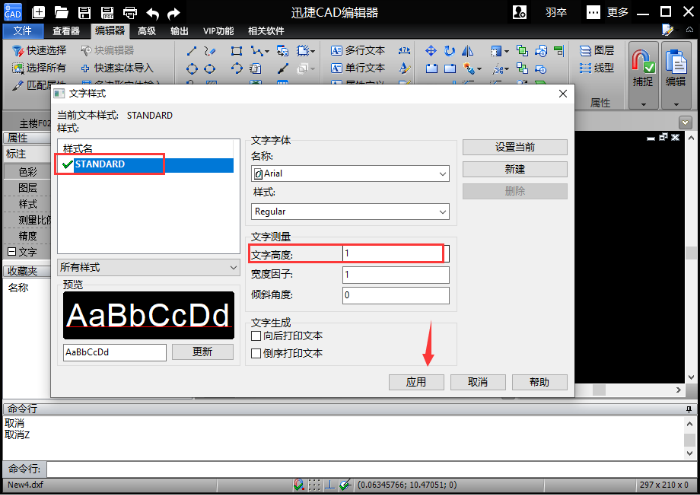

3.在界面會跳轉出一個【文字樣式】對話框，點擊當前使用的標注樣式后，在將【文字高度】數值修改大一點，之后在點擊【應用】按鈕。

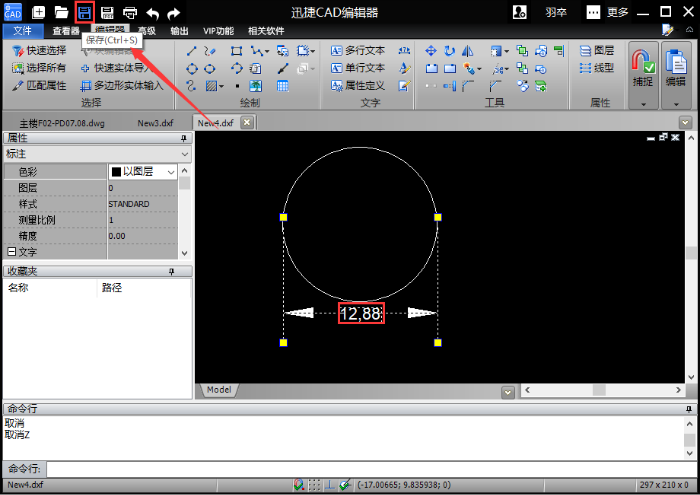

4.將標注的文字高度修改過后，數字就可以顯示出來了。之后在點擊上方的【保存】按鈕進行保存。

好了，以上就是小編給小伙伴們分享的CAD技巧，就是解決cad標注不顯示數字的操作方法。如果還想要了解有關CAD使用方法，那就可以在迅捷CAD【軟件幫助】中進行查找，希望對你們有幫助。
