CAD中多段線怎么應用？我們?cè)谶M(jìn)行繪圖操作的時候，應該都大致的了解，CAD二維多段線默認命令 PL ，那么進行測量多段線距離的話，就可以在查詢命令中進行測量，或者是利用DIST（DI)命令完成多個連續距離的測量操作，那么下面就給大家演示一下具體的圖文教程吧！

使用工具：迅捷CAD編輯器專業版
免費下載
利用查詢距離DIST命令

1.打開CAD制圖軟件，然后在下面的命令欄中點擊多段線命令【pl】，先繪制一條多段線。

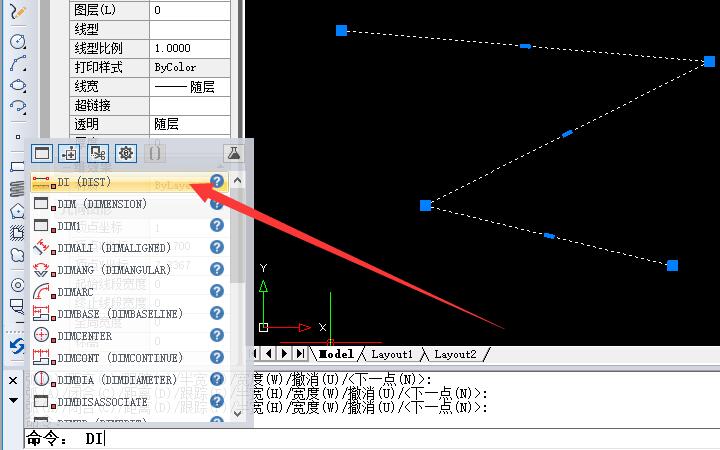

2.接著在命令行中點擊輸入DI命令，首先根據提示捕捉確定一點。然后確定下一點位置即可。

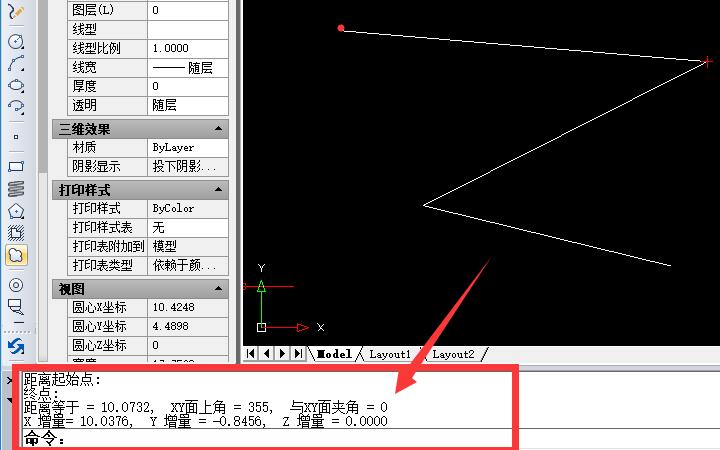

3.下面命令行中就會自動的顯示你要進行測量的對象的全部數據了。

除此之外，如[圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]，就是去掉了寬度選項，增加了一個總長選項，使用方法也跟PL線的參數也類似。

A圓?。嚎梢詼y(cè)量圓弧的長度，輸入A后彈出的繪制圓弧的選項與PL線一樣，輸入L可以切換回直線段。

C閉合：測量?jī)啥司嚯x后這個參數才會出現，測量封閉區域時使用。

L長度：即使圖中沒有可捕捉的點，可以在原有的長度基礎上再增加一個長度，方向會沿著上一條線段的方向延伸。

通過LIST取多段線的長度

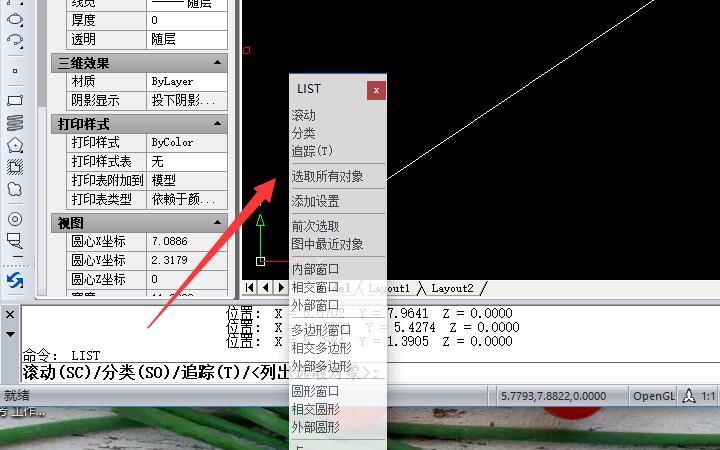

1.直接在下面的命令行中點擊輸入LIST命令即可，然后在彈出的對話窗口中點擊選擇你要進行查詢的對象即可。

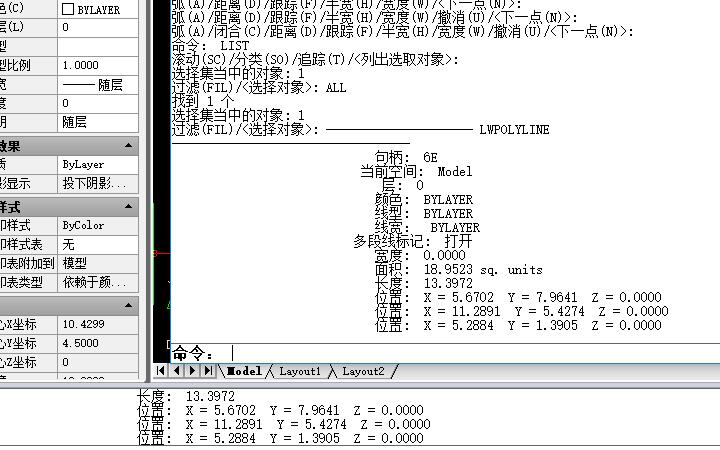

2.之后，會出現一個控制面板，會顯示多段線的詳細數據了。

連續標注DIMBASELINE命令

CAD快速標注命令（DIMBASELINE），用于一次對一系列相互關聯的標注對象進行連續、基線、坐標、半徑、直徑、或并列標注，也可以用于批量編輯若干個已有的標注對象。

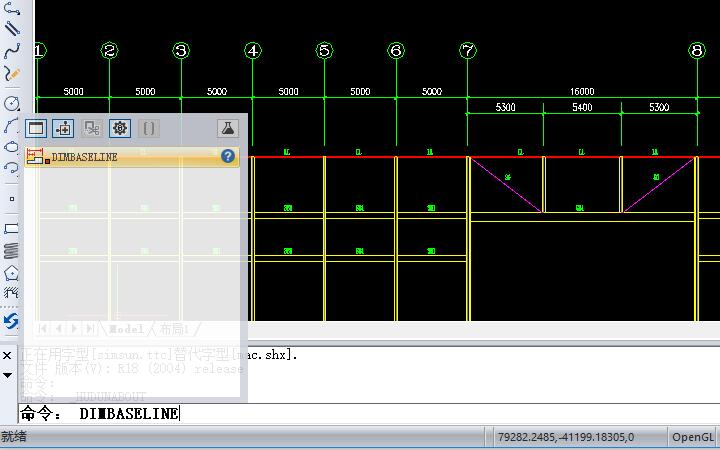

1.先打開任意一張CAD圖紙文件作為對象參考，然后在下面的命令欄中輸入DIMBASELINE命令。

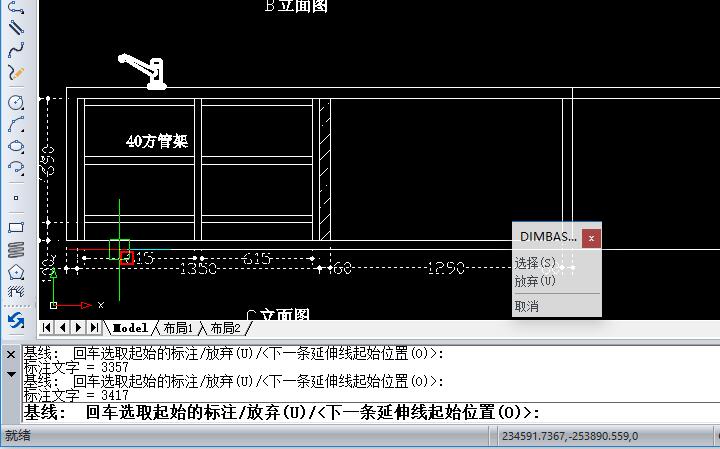

2.然后點擊回車鍵即可，在圖紙上進行標注，選擇合適的屬性就可以打動鼠標進行標注，它會按照相同的屬性自動的出現標注數據，就可以完成了。

那么以上就是幾種CAD測量多段線距離的小方法了，有興趣的話，不妨去試一試哦！
