在CAD制圖時，對于初學者來說會遇到各種各樣的制圖問題。例如測量標注問題就是其中之一。有些小伙伴在標注一條線段時，無法看到測量的距離。會認為自己的軟件出現了問題。其實不然，除少數情況外其實在大多數情況下該線性標注沒有任何問題，是本身的標注設置問題。那么對于CAD測量距離不顯示數字該如何解決？下面就一起來看看吧！

為什么CAD測量距離不顯示數字！

情況一：線段線性標注無任何問題，標注后看不見尺寸大小，其實就是標注的數字太小啦，當我們點擊標注線段，鼠標滾輪放大至一定程度時即可看清標注數值。

情況二：動態顯示被關閉。點擊運行CAD制圖軟件，進入CAD二維繪圖界面，按F12或點擊左下角狀態欄中的動態輸入即可選擇開/關；

（假如要顯現距離的精度，在命令行輸入units或選擇菜單欄-格式-單位-翻開圖形單位頁面-長度類型（小數）-精度（可準確到小數點后的n位數）-插入時的縮放單位（選擇當前繪圖圖形的長度單位）-設置完成點擊完成操作）

使用工具：迅捷CAD編輯器專業版
免費下載
一：參考工具

啟動已安裝完畢的迅捷CAD編輯器軟件。版本兼容AutoCAD設計，可支持工程建筑、機械行業等領域中工程圖紙?jiān)O(shè)計和編輯工作。運行軟件進入可操作界面。

二：打開需測量的CAD圖紙

在軟件中點擊“文件”—“打開”按鈕選擇需要的文件打開即可。

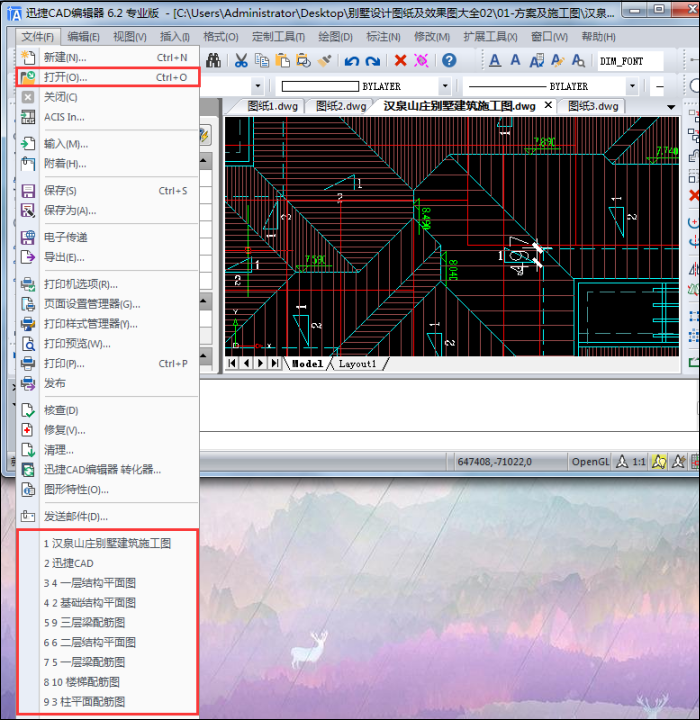

或在“文件”目錄下打開記錄中選擇文件也可直接打開。如下圖所示：

三：“標注”—“線性”命令應用

選擇菜單欄“標注”—“線性”命令，移動光標選擇某測量線段起點和終點向上延伸。

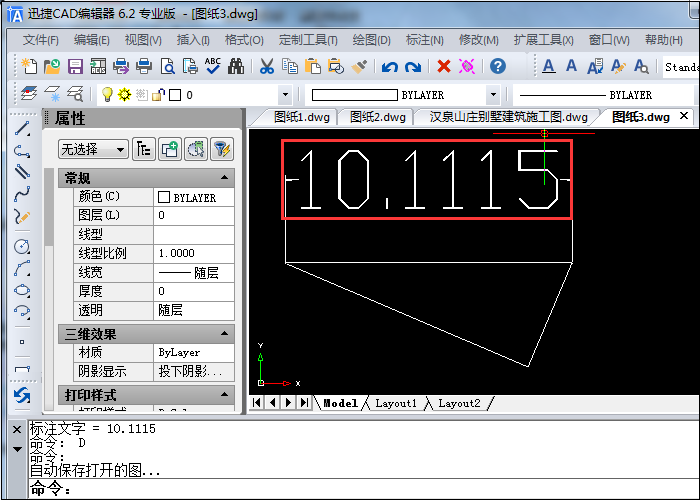

可以看見界面無 數值顯示。鼠標滾輪放大至一 定程度即可看見標注值。

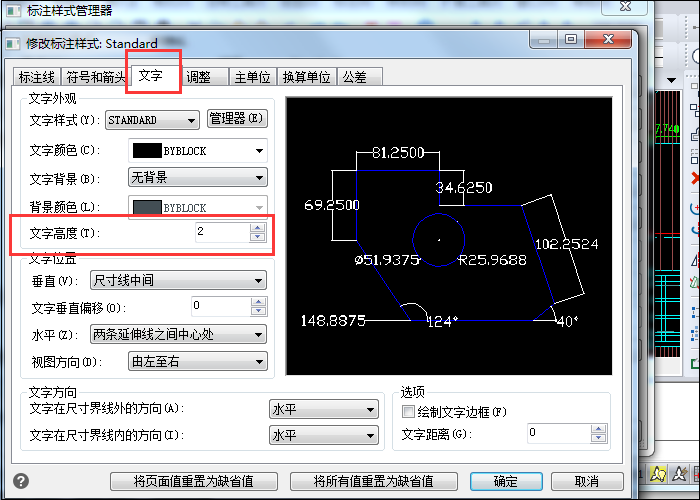

或在軟件命令行輸入“D”命令，激 活標注樣式管理器。選擇“修改”—“文字”—“文字高度”選項，進行大小調整即可（也可以新建一個新的標注樣式，如XXX，然后對局部參數進行調整。標注的參數非常多，我們通常需要調整的就是字高、箭頭大小、尺寸線的長度。）

四：應用并退出界面

待文字設置完畢后，點擊“確定”按鈕，退出設置對話框，返回標注界面即可看見被標注線段測量數值。如圖所示：

以上就是如何CAD測量距離不顯示數字該如何解決的具體操作內容，遇到該困惑的小伙伴們可根據需求按以上操作方法即可解決問題，希望對大家有所幫助！
