日常的CAD相關工作中，我們?cè)谑褂肅AD調用角度標注命令時，習慣性地會選擇形成夾角的兩條邊然后標注出兩邊之間的角度，即標注出銳角的度數。同時我們已知角度標注命令是DIMANGULAR，快捷鍵是DAN。那么，在CAD中如何標注鈍角度數呢？現在給大家具體演示一下，具體操作如下：

使用工具：迅捷CAD編輯器專業版
免費下載

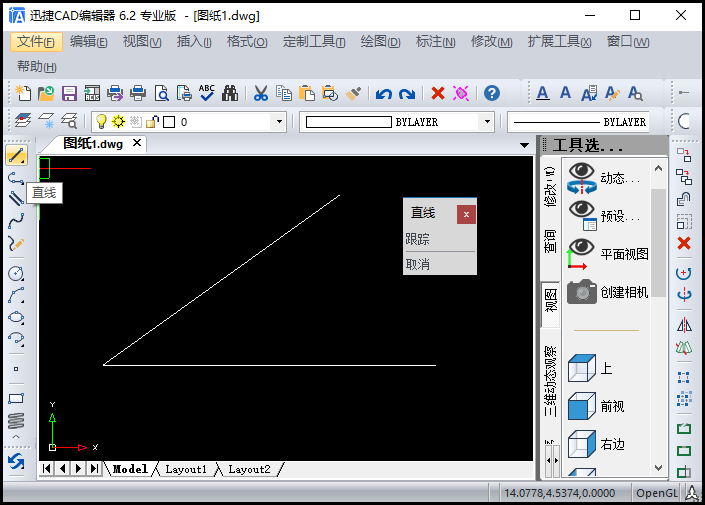

步驟一：繪制一個未知度數的角

我們先運行CAD制圖軟件，然后在繪圖區域任意繪制一個未知度數的角。

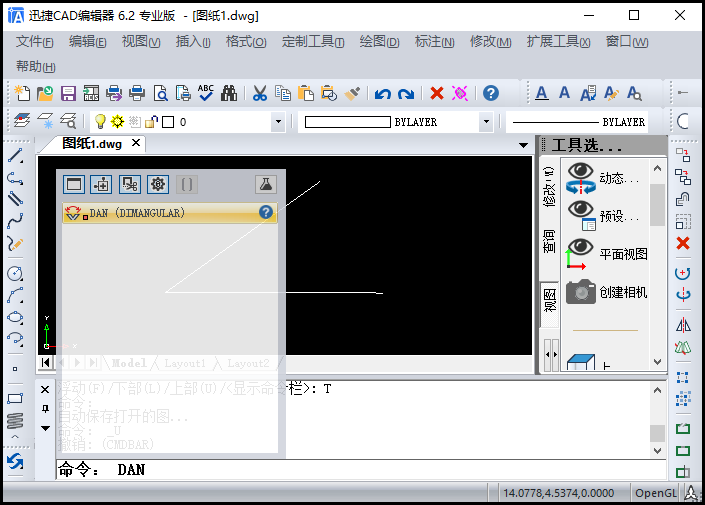

步驟二：調用角度標注命令

我們?cè)诿钚欣镙斎肟旖萱IDAN，調用角度標注DIMANGULAR命令。

步驟三：標注出銳角的度數

角度標注命令的調用后，命令行會顯示相應的操作指示，按照指示提示，我們可以快 速的標注出這個銳角的度數；

例子中繪制的角，銳角角度會自動標注文字顯示為36°。

步驟四：標注出鈍角度數

但是我們?cè)撊绾螛?biāo)注出這個角的鈍角度數而不是銳角度數呢？

我們依然同上，在命令行里輸入快捷鍵DAN，調用角度標注DIMANGULAR命令；

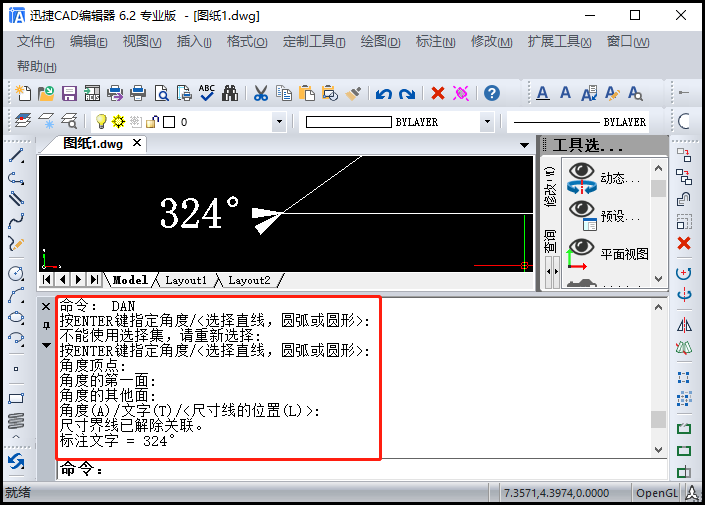

此時命令行會提示“按ENTER鍵指 定角度/<選擇直線，圓弧或圓形>:”命令字樣，我們直接按ENTER鍵指定角度；

此時命令行會提示“角度頂 點: ”命令字樣，我們按照指示要求選擇角度頂 點；

此時命令行會提示“角度的第一面: ”命令字樣，我們按照指示要求選擇角度的第一面；

此時命令行會提示“角度的其他面: ”命令字樣，我們按照指示要求選擇角度的其他面；

此時命令行會再次提示“角度(A)/文字(T)/<尺寸線的位置(L)>: ”命令字樣，我們直接按ENTER鍵即可。

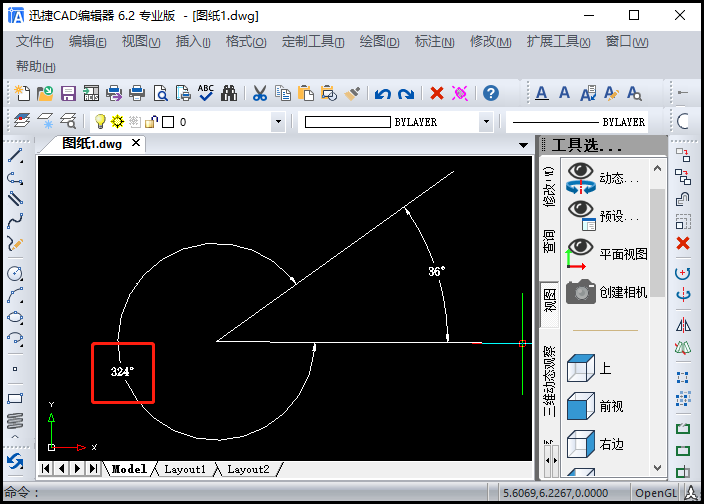

這時候繪圖框中的角不再標注出銳角度數，而是直接標出鈍角度數324°。

以上就是在迅捷CAD編輯器里操作，在CAD中如何標注鈍角度數的演示操作，喜歡的小伙伴們快點來試一下吧！
