在日常的CAD繪圖設計工作中，我們常常需要給繪制的CAD圖紙中的圖形進行面積標注。當然在標注面積之前我們需要先測量出圖形的面積。而且要了解，測量出的圖形面積不會自動生成注記，不同于直線標注，面積計算出來后，還需要通過文字編輯進行手動標注。今天小編給大家介紹兩種常用的面積測量方法（前提是計算面積的區域是閉合區域）。具體演示步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：繪制一個閉合區域圖形

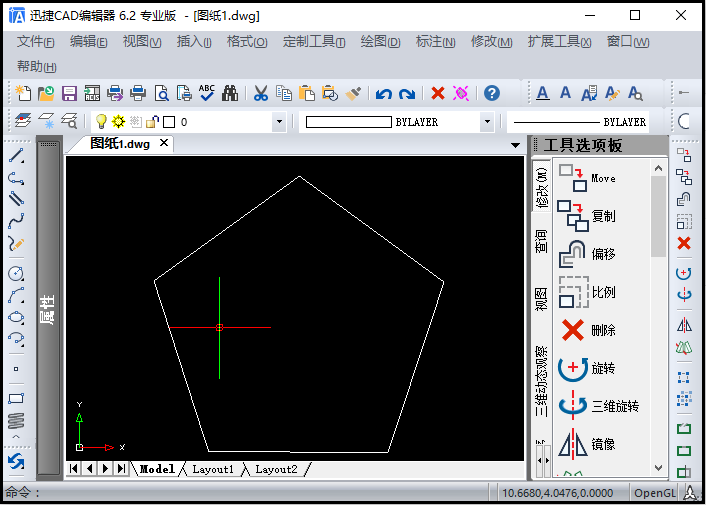

我們運行CAD制圖軟件，任意繪制出一個閉合區域圖形（這里我們以一個五邊形為例）。

步驟二：兩種常用的面積測量方法

1.面積測量快捷鍵命令字符：area或AA

（1）在命令行輸入命令字符：area，點擊鍵盤空格鍵；

（2）根據命令行提示，“實體(E)/添加(A)/減去(S)/<第 一點>: ”，輸入字母“E”，點擊鍵盤空格鍵；

（3）根據命令行提示，“選取對象進行面積計算: ”，選中需要測量面積的閉合圖形（五邊形）；

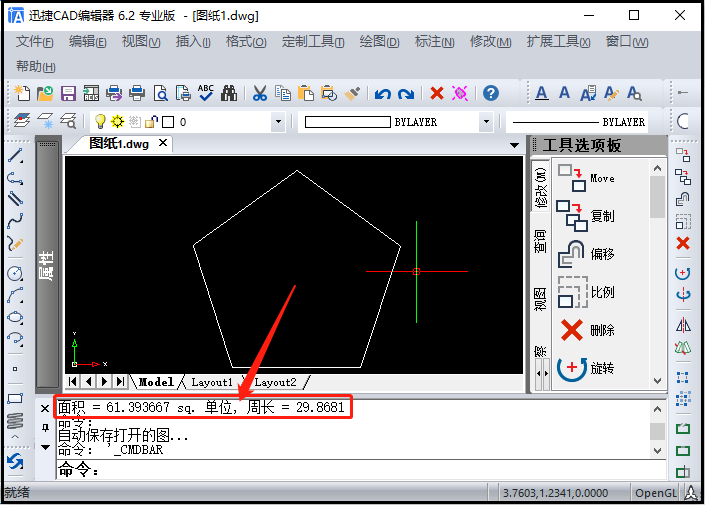

（4）這時候命令行會立刻顯示出該閉合圖形（五邊形）的面積、周長。

2.查看閉合圖形的圖形特性

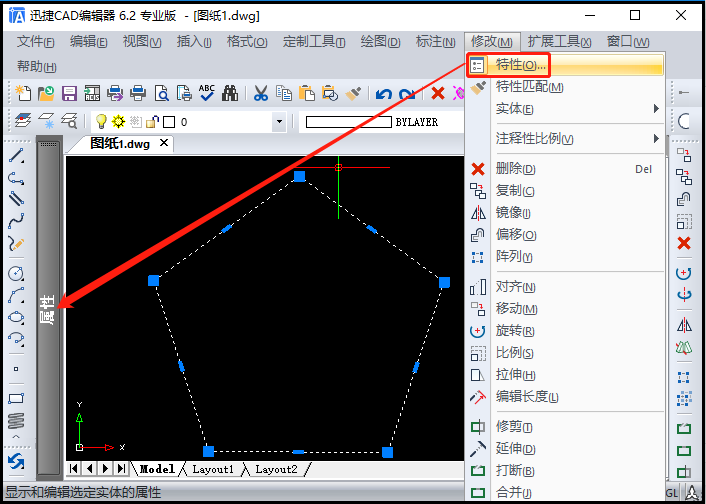

（1）移動光標選中需要量測的閉合圖形（五邊形），然后點擊鼠標右鍵，選擇“特性”命令選項；

（2）或是直接在菜單欄里選擇“修改-特性”命令選項，會彈出屬性顯示欄；

（3）在屬性欄里，我們可以看到該閉合圖形（五邊形）的面積、周長顯示。

步驟三：手動標注閉合圖形面積

上述關于查詢圖形面積的兩種方法介紹完畢，接下來我們根據已知的圖形面積，通過文字編輯在圖形中進行手動標注。

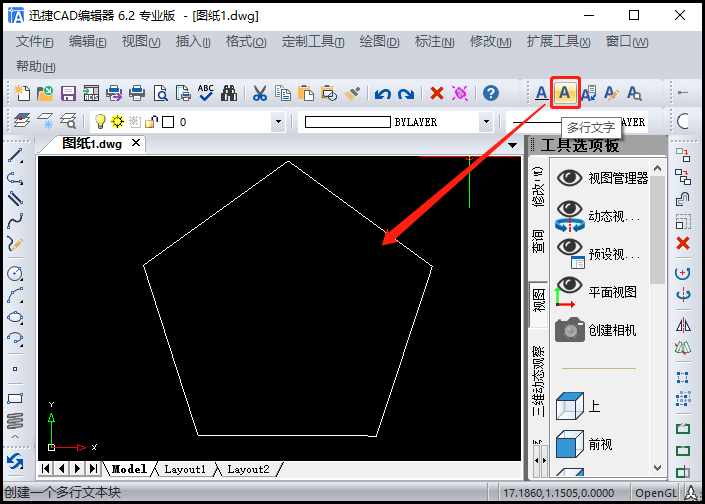

1.選擇工具欄里面的“多行文字”命令選項圖標；

2.在需要標注的閉合圖形周圍選擇合 適的文字放置，點擊鼠標左鍵，會彈出“編輯文字”的彈窗；

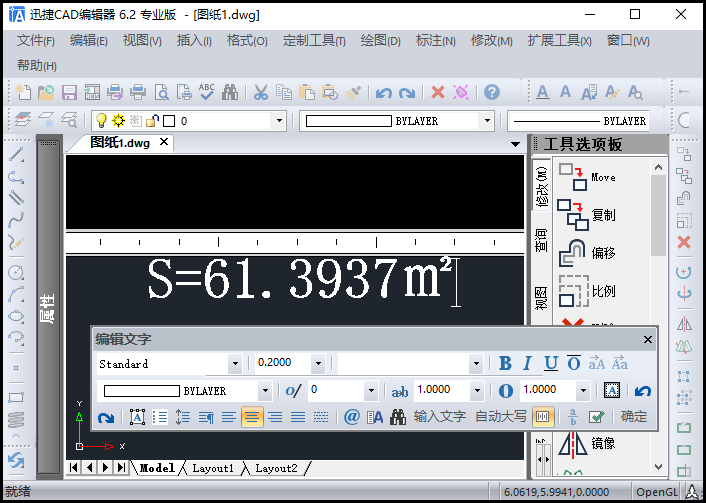

3.手動輸入已經測量好的閉合圖形面積，同時可以自定義設置喜歡的文字樣式；

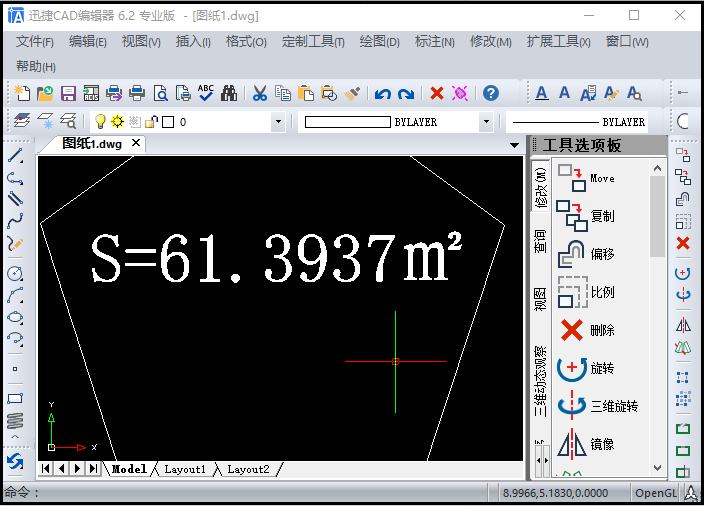

4. 點擊“編輯文字”彈窗里的“確定”按鈕。此時，該閉合圖形的面積標注完成。

以上就是小編以迅捷CAD編輯器專業版為例，給大家分享的關于CAD中怎么標注面積,面積是怎樣算出來的詳細演示步驟。喜歡的小伙伴們可以自己動手嘗試一下哦！
