學習CAD制圖工作的朋友們知道，我們在日常的CAD制圖學習中，若是掌握了好的制圖技巧，對我們繪制出好的CAD圖紙非常有幫助。下面小編就給大家分享幾條CAD制圖入門基礎知識，我們一起來學習吧！

1.遵循一 定的作圖原則

①作圖步驟：設置圖幅→設置單位及精度→建立若干圖層→設置對象樣式→開始繪圖。

②繪圖始 終使用1：1比例。為改變圖樣的大小，可以在打印時于圖紙空間內設置不同的打印比例。

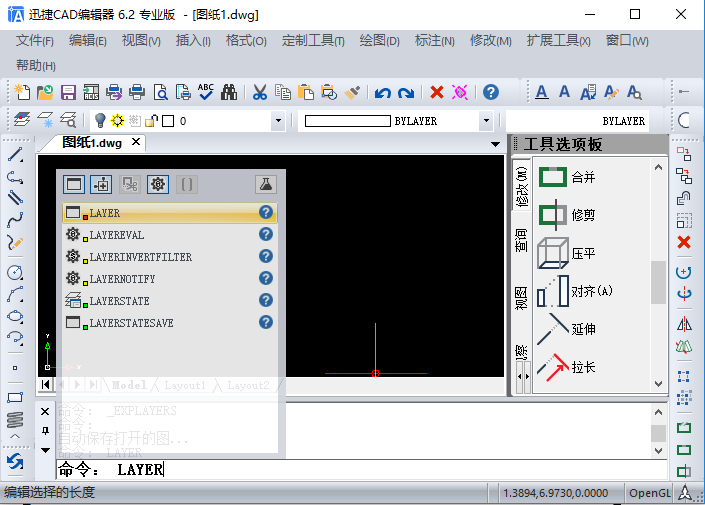

③為不同類型的圖元對象設置不同的圖層、顏色及線寬，而圖元對的顏色、線型及線寬都應由圖層控制(LAYER)；如下圖：

④需繪圖時，可使用柵格捕捉功能，并將柵格捕捉間距設為適當?shù)臄?shù)值。

⑤不要將圖框和圖形繪在同一幅圖中，應在布局(LAYOUT)中將圖框按塊插 入，然后打印出圖。

⑥對于有名對象，如視圖、圖層、圖塊、線型、文字樣式、打印樣式等，命名時要簡明，也要遵循一 定的規律，以便于查找和使用。

⑦將一些常用設置，如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中(即另存為*.DWF)，以后繪制新圖時，可以創建新圖形向?qū)е袉螕簟笆褂媚０濉眮泶蜷_它，并開始繪圖。

2.選擇合適的命令

在CAD制圖的具體操作過程中，盡管可有多種算式能夠達到同樣的目的，但如果命令選用得當，則會明顯減少操作步驟，提高繪圖效率。下面以迅捷CAD編輯器為例，我們嘗試一下生成直線或線段操作：

①在CAD制圖初學入門中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直線或線段，但LINE命令使用的頻率高；如下圖：

②為物體三視圖之間“長對正、寬相等、高平齊”的對應關系，應選用XLINE和RAY命令繪出若干條輔助線，然后再用TRIM剪截掉多余的部分。

③欲快速生成一條封閉的填充邊界，或想構造一個面域，則應選用PLINE命令。用PLINE生成的線段可用PEDIT命令進行編輯。

④當一 次生成多條彼此平行的線段，且各線段可能使用不同的顏色和線型時，可選擇MLINE命令。

3.多上機練習多總結

CAD制圖的學習，關鍵是要多上機練習多總結，多查看有關書籍，正所謂百學不 如一練，需要通過不斷的練習，提 高繪圖質量和效率。這里推薦迅捷CAD教程，希望對于CAD學習有幫助；如下圖：

以上就是今天分享給CAD制圖初學入門朋友們的一些學習技巧。希望能夠幫助到喜歡CAD制圖工作的小伙伴們，讓我們一起努力吧！
