CAD中的修訂云線功能可以幫助我們標記需要修改的圖形，今天給大家簡單介紹下CAD修訂云線的繪制技巧。

使用工具：迅捷CAD編輯器專業版
免費下載

一、云線繪制

1、想要繪制云線，其實很簡單，啟動迅捷CAD編輯器后，在軟件中有三種方法調用修訂云線功能：

①左側選擇【修訂云線】圖標；

②菜單欄點擊【繪制】–【修訂云線】；

③命令行輸入【REVCLOUD】命令，按回車鍵。

2、根據命令行提示：指定起點或[弧線長度/實體/樣式]<實體>。用戶可以在菜單欄選擇對應功能設置圓弧長度、實體以及樣式。

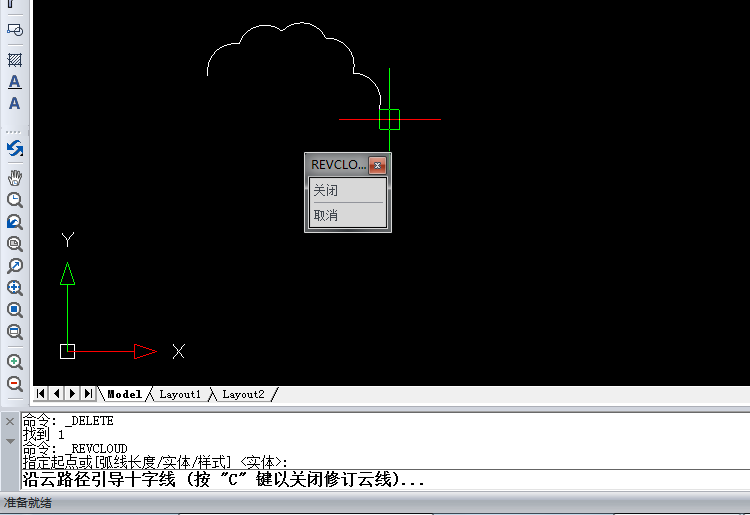

3、我們直接在CAD界面中選擇一個起點，拖動鼠標，圖面上就會跟隨光標出現一系列半徑不一的連續圓弧，如圖：

4、這里我們可以移動鼠標來控制圓弧的半徑，當鼠標移動到距離起點比較近的地方，云線就會自動閉合，完成繪制。

二、將實體轉為云線，規則云線繪制

1、繪制一個圓形，執行云線命令，在命令行輸入O，按回車鍵。

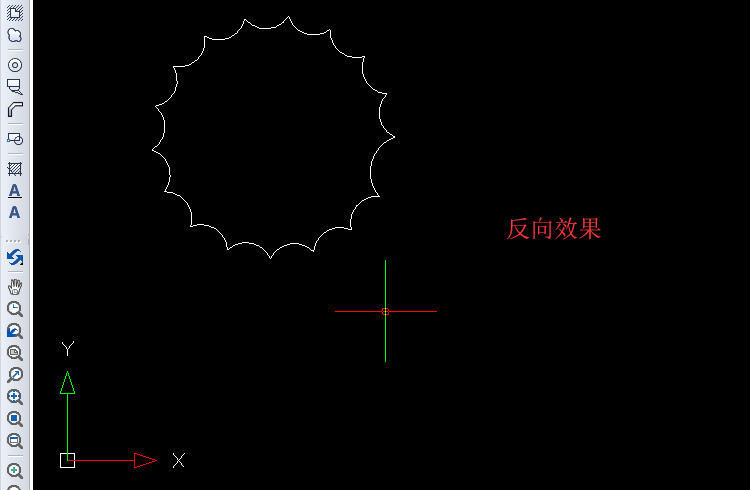

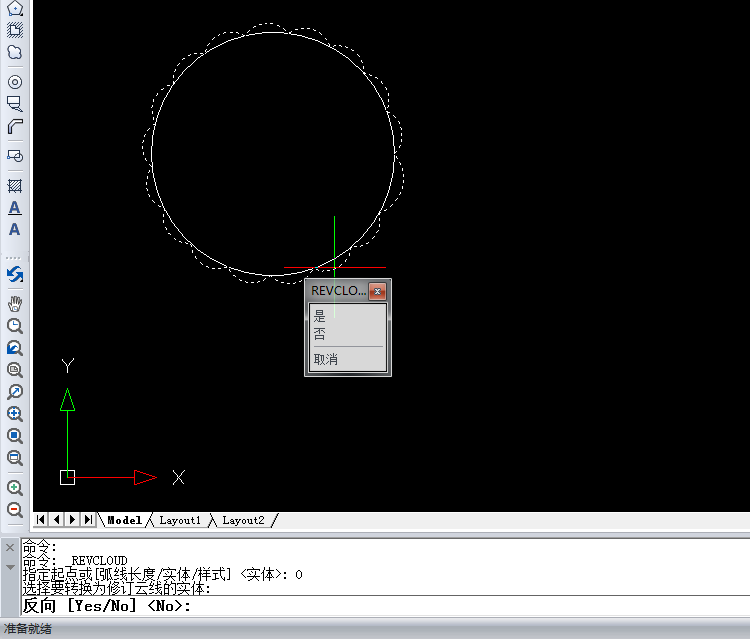

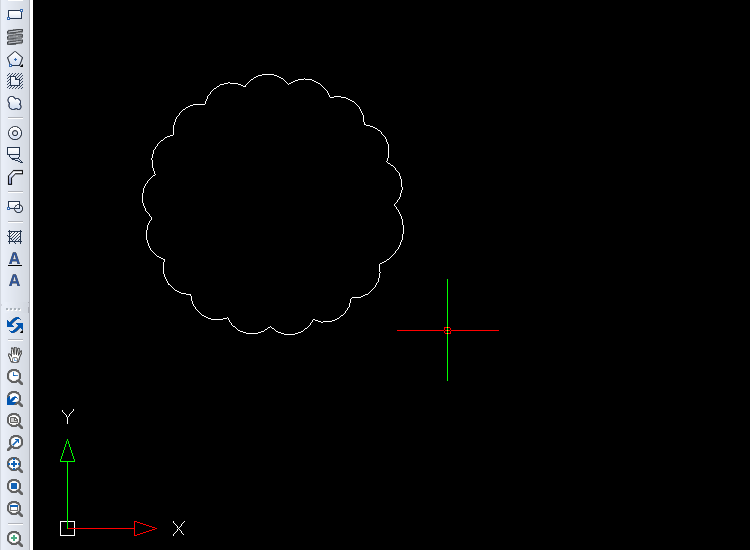

2、命令行提示：選擇要轉換修訂云線的實體，這里選擇已經繪制的圓形對象，這是將會彈出是否反向的窗口，可以根據自己需求選擇。

好啦，以上就是今天給大家講解的CAD修訂云線繪制技 巧啦，如果你想要對已經繪制的云線進行設置，可以按快將誒建Ctrl+1，打開屬性菜單，設置修訂云線的屬性。

以上就是給大家分享的CAD修訂云線的繪制技巧，想要了解其它CAD教程的使用方法，可以在迅捷CAD軟件幫助中查找，希望對大家有幫助。
