很多人問CAD中箭頭是怎么畫的，一些人為了畫一個箭頭直接用三角形代替，但是那樣操作不是正規的箭頭，在CAD中也不是一個整體，修改起來也較為繁瑣，那么該如何在CAD中繪制箭頭呢？

使用工具：迅捷CAD編輯器專業版
免費下載

一、直線箭頭

1、啟動迅捷CAD編輯器專業版，在軟件底部找到的正交開關，查看是否處于打開狀態，如果不是，請打開正交開關。

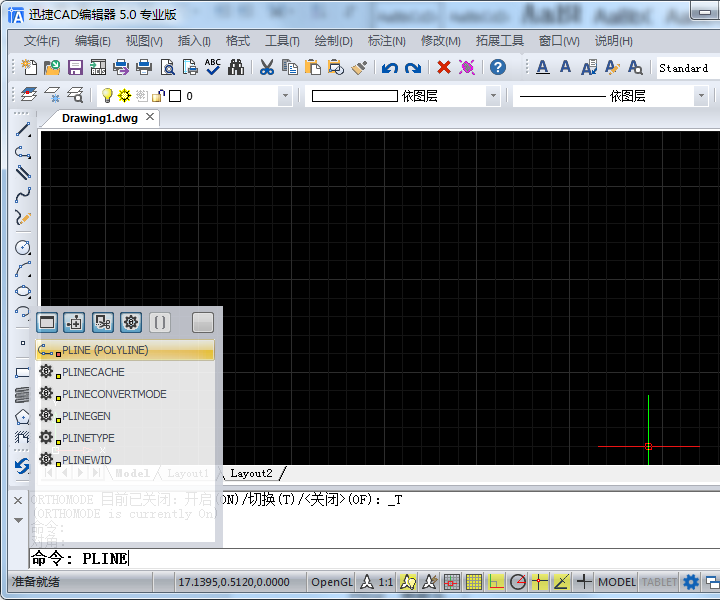

2、在命令行輸入Pline，在彈出的菜單中選擇第一個命令或是按回車鍵調用該命令。

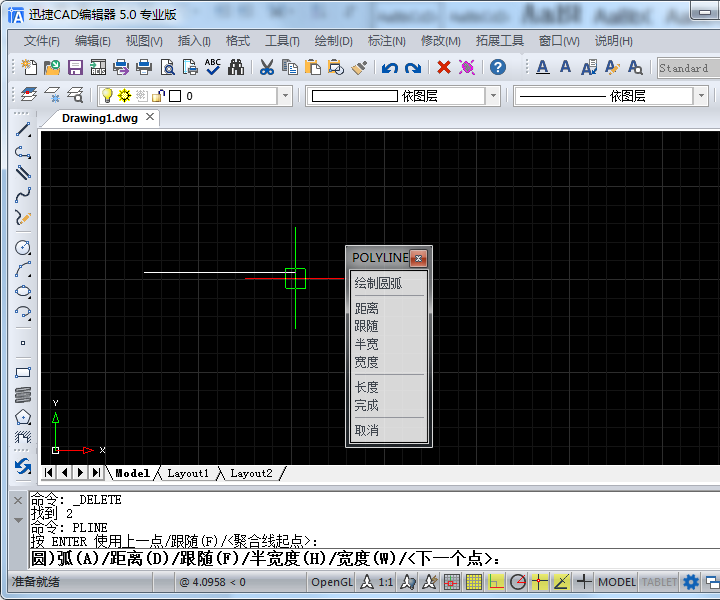

3、在CAD中選擇一個起點，然后確定下一點（線段斷點），繪制箭頭的直線部分。

4、完成直線繪制后，在菜單欄中選擇“寬度”，在命令行輸入起始寬度和終止寬度，然后指定箭頭的下一個點，按回車鍵就可以得到一個指定的箭頭了。

二、彎曲箭頭

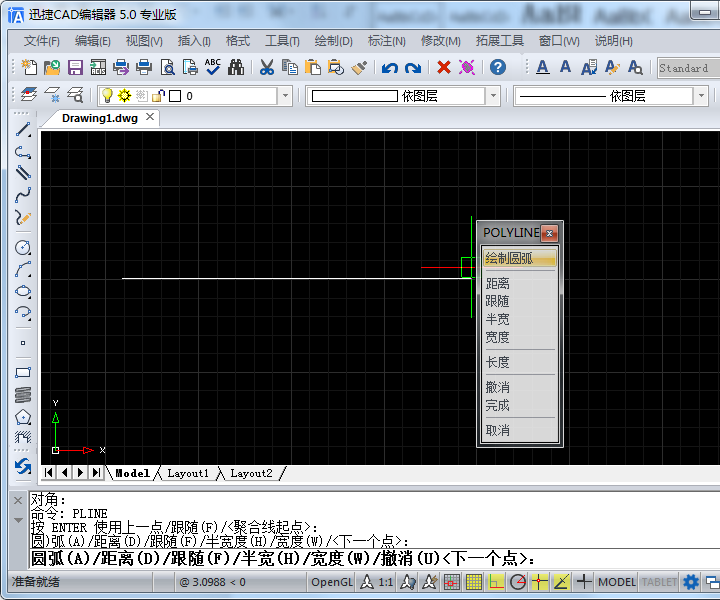

1、同樣在命令行輸入pli，按回車鍵，調用箭頭命令后，畫一條直線，然后在菜單欄選擇“繪制圓弧”，或是在命令行輸入A按回車鍵。

2、點擊角度，在命令行輸入圓弧角度，這里我們輸入80，按回車鍵；接著指定圓弧的下一點，然后在菜單欄選擇“寬度”（命令行輸入W也可），輸入起始寬度和終止寬度，點擊角度，在命令行同樣將角度調整為80，按回車鍵，然后確定箭頭的端點，按回車鍵即可。
