在CAD繪圖中坐標系有著重要的作用，我們?cè)撊绾卧贑AD中建立坐標系？這里簡單教大家迅捷CAD編輯器專業版中如何使用用戶坐標系。

使用工具：迅捷CAD編輯器專業版
免費下載
運行迅捷CAD編輯器專業版，在頂部菜單欄選擇【工具】-【用戶坐標系】，接著我們可以查看到用戶坐標系相關命令：

管理坐標系統

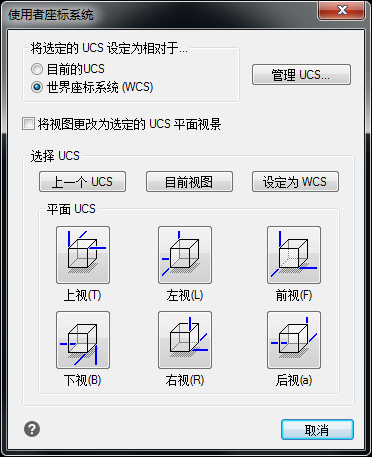

選擇預定義UCS：使用者坐標系統

UCS世界：從當前的用戶坐標系恢復到世界坐標系。

UCS查看：以垂直于觀察方向（平行于屏幕）的平面為XY平面，建立新的坐標系，UCS原點保持不變。常用于注釋當前視圖時使文字以平面方式顯示。

UCS原點：通過移動當前UCS的原點，保持其X軸、Y軸和Z軸方向不變，從而定義新的UCS。如果沒有給原點指定Z軸坐標值，將使用當前標高。

UCSZ軸矢量：用特定的Z軸正半軸定義UCS。用戶可以選擇兩點，第一個點作為新的坐標系原點，第二個點決定Z軸的正向，XY平面垂直于新的Z軸。

UCS三點：通過在三維空間的任意位置指定3點，確定新UCS原點及其X軸和Y軸的正方向，Z軸有右手定則確定。其中第一點定義了坐標系原點，第二點定義了X軸的正方向，第三點定義了Y軸的正方向。

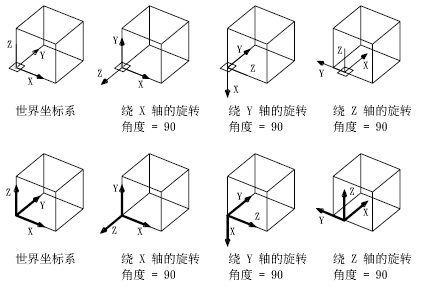

UCSX、Y、Z：將右手拇指指向相關方向，如X、Y、Z軸的正向，可旋轉當前的UCS軸來建立新的UCS。在命令提示信息中輸入正或負的角度來旋轉UCS，然后定則確定繞該軸旋轉的正方向。

在CAD圖紙中選擇坐標系原點建立坐標系，在CAD輸入命令行輸入U(xiǎn)CS，按回車鍵，然后用鼠標點擊原點，向水平方向拉伸以確 定X軸；向垂直方向拉伸以確定Y軸。通過這簡單的幾步，一個簡單的坐標系就建好了。
