CAD曲線的繪制一般可以用幾個點控制，在迅捷CAD編輯器中繪制曲線，我們可以按照以下步驟操作。

使用工具：迅捷CAD編輯器專業版
免費下載
CAD繪制曲線方法：

1.執行【繪制】-【不規則曲線】；

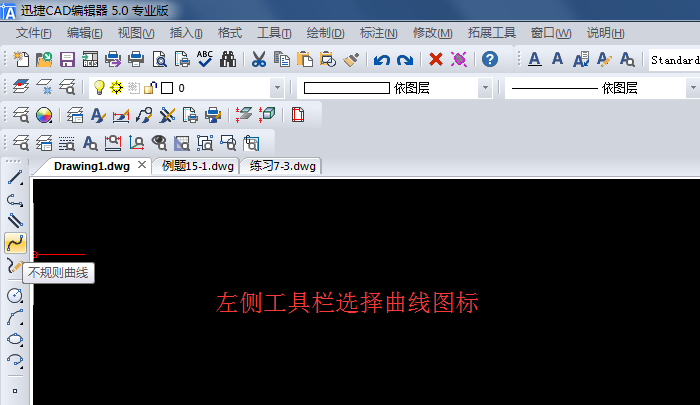

2.在迅捷CAD編輯器左側工具欄選擇不規則曲線圖標。

當執行不規則曲線命令后，將會彈出命令提示：

1.【對象】是用于將不規則曲線擬合的多段線轉變?yōu)椴灰?guī)則曲 線的命令。選擇這個功能后，要是用戶選擇的沒有經過的編輯多段線命令擬合多段線，那么系統將不會轉化選定的對象。

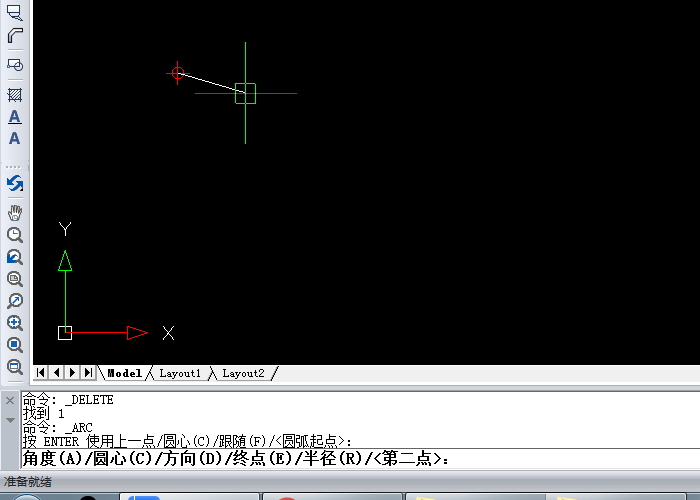

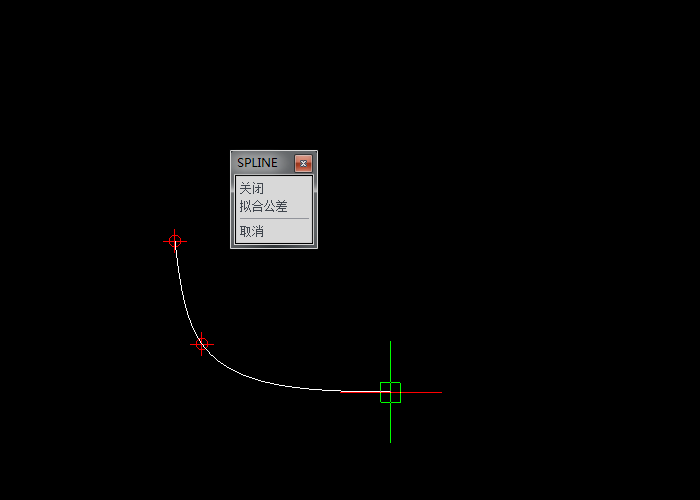

2.如果想要繪制曲線，這里先不用管命令提示，在CAD頁面給曲線選擇一個起點，選擇完成后，底部將會出現命令提示，這里可以根據提示選擇另一個點。這時將會彈出【SPLINE】窗口。

這里的【擬合公差】選項可以幫助控制曲線對數據點的接近程度。擬合公差的大小直接影響到當前圖形，公差越小，樣條曲線越接近數據點。如公差是0，那么曲線通過擬合點；如果大于0的話，那么曲線則在指定的公差范圍內通過該擬合點。

用戶可以按照自己的需求，繪制合意的曲線。

好了，以上就是CAD曲線怎么繪制，CAD不規則曲線及其選項設置的操作方法，想要了解詳細操作方法，那就可以在迅捷CAD官網中觀看在線CAD視頻教程講解。
