學習CAD，我們先要學會畫簡單的幾何圖形，矩形是4條直線元素組合而成的閉合對象，接下來我們來了解下CAD矩形的繪制方法。

使用工具：迅捷CAD編輯器專業版
免費下載
1.在迅捷CAD編輯器中，執行【繪制】-【矩形】命令；

2.單擊繪圖區的矩形按鈕。

3.在命令行輸入rec，選擇RECTANGLE。

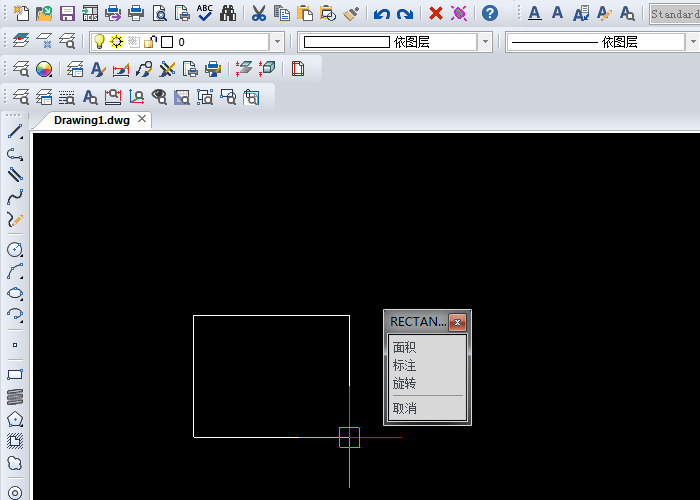

選擇矩形命令后，拖動鼠標直接繪制矩形即可。如果想要繪制準確的矩形，在RECTANGLE窗口中，可以選擇導角、圓角、旋轉、正方形、高度、厚度、線條寬度等進行設置。

選擇倒角命令：可以繪制具有相應倒角特征的矩形。

選擇圓角命令：可以繪制具有相應圓角特征的矩形。

選擇旋轉命令：可以在繪制過程中隨意旋轉矩形的邊角。

選擇正方形命令：可以繪制一個正方形。

選擇高 度命令：可設置矩形在三維空間內的基面高度，也就是距離當前坐標系的xoy坐標平面的高度。

選擇厚度或是寬度命令：可分別用于設置矩形各邊的厚度和寬度。

了解其他CAD教程的使用方法，可以在迅捷CAD軟件幫助中查找。
